Fadenabschneider einstellen
Fadenklemmblech prüfen

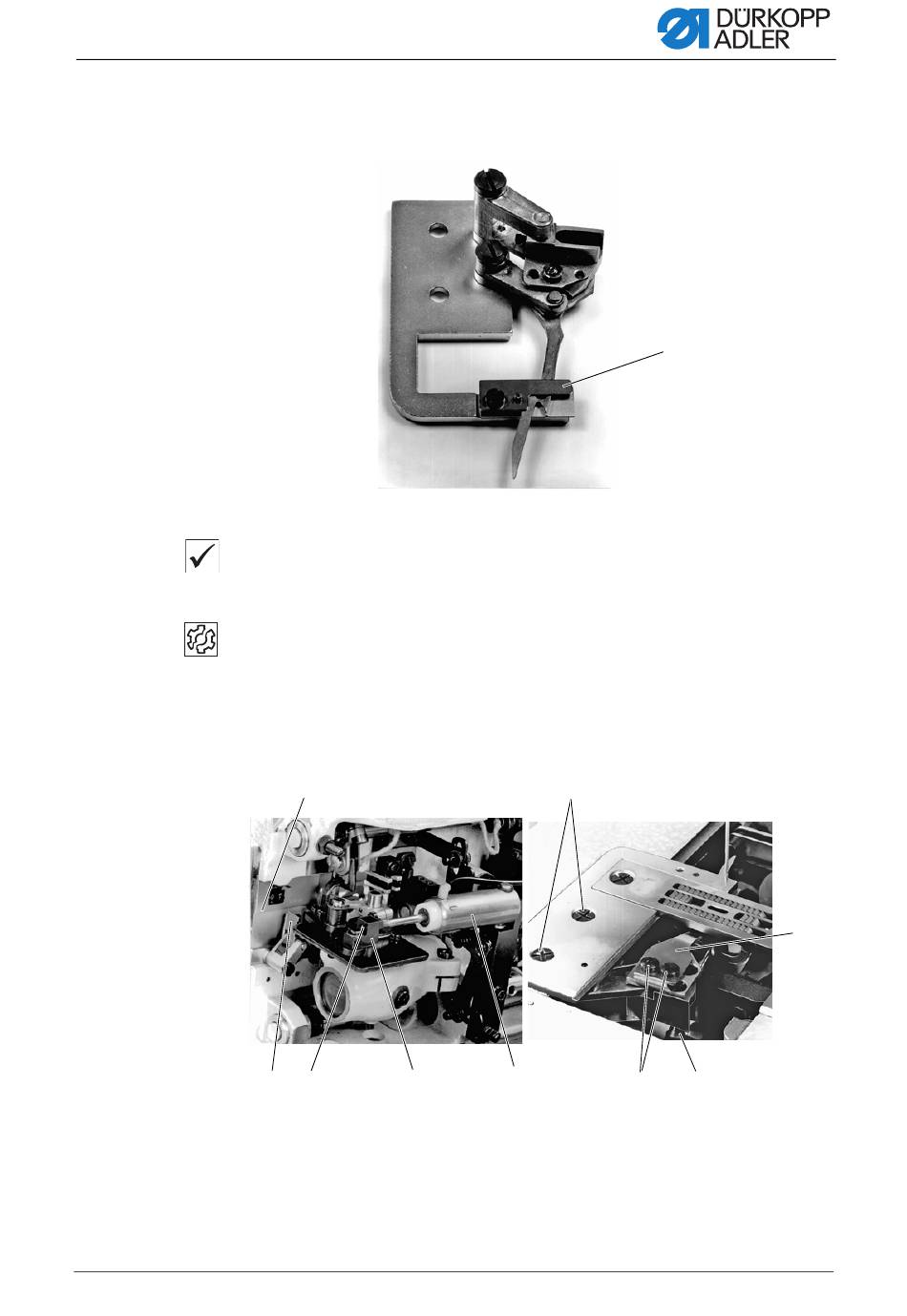

Abb. 24: Fadenabschneider einstellen (4)
(8) - Fadenklemmblech
Richtige Einstellung
Das Fadenklemmblech (10) hält das geschnittene Fadenende für einen
sicheren Nahtbeginn leicht geklemmt.
Störung
Ein zu stramm ausgerichtetes Klemmblech kann Kräuseln am Nahtanfang
verursachen.
Fadenabschneider einbauen und Endstellungen einstellen
Abb. 25: Fadenabschneider einstellen (5)
(2) - Schrauben
(3) - Schrauben
(4) - bewegliches Messer
(9) - Kante
(10) - Messerträger
