So bauen Sie den Fadenabschneider ein und stellen die Endstellungen
ein:
1. Schrauben (3) lösen.
2. Bewegliches Messer (4) entnehmen.
3. Fadenabschneider so auflegen, dass Messerträger (10) über
4. Schrauben (2) festschrauben.
5. Kolbenstange (11) so weit in Kloben (12) einschrauben, dass die

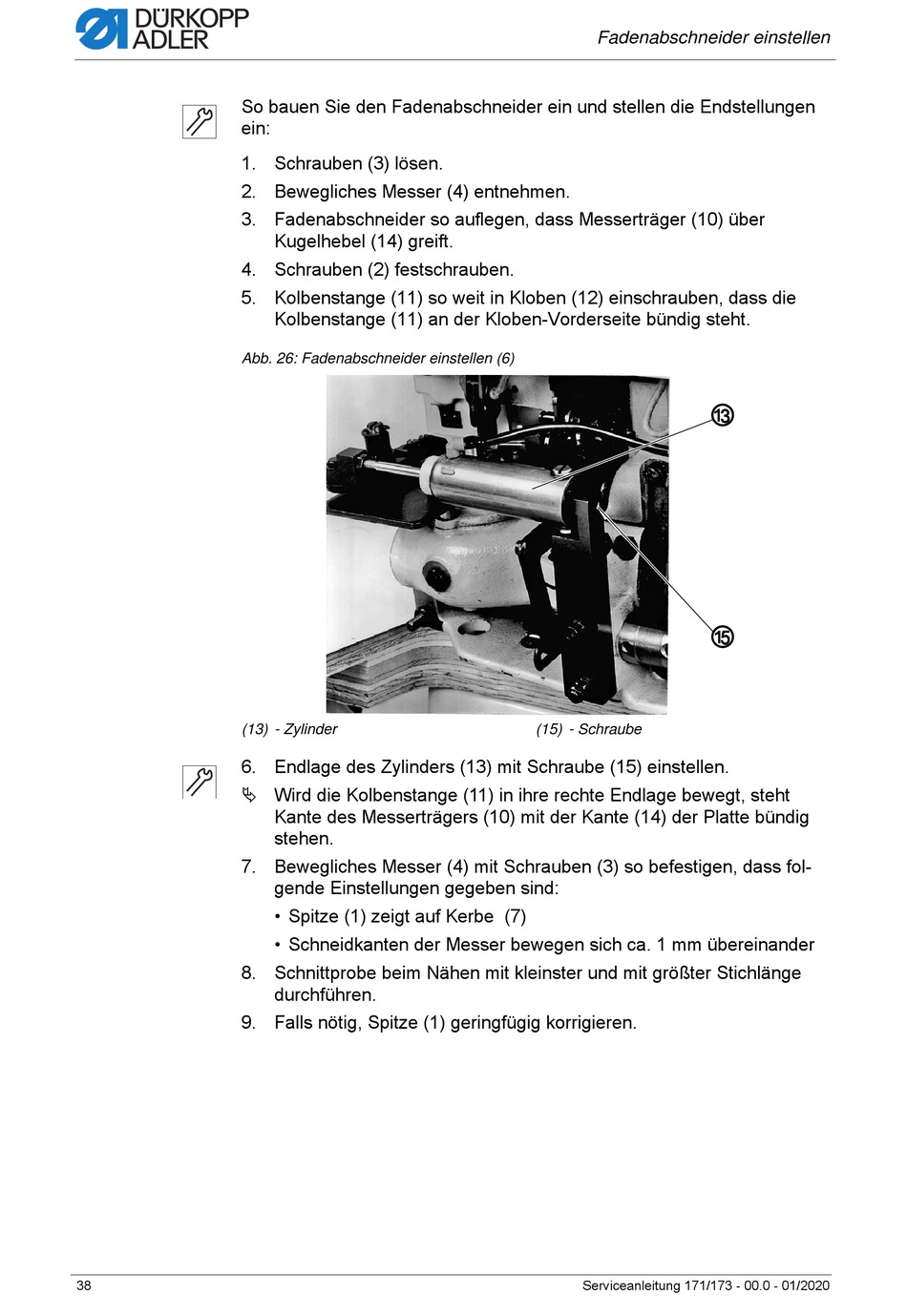

Abb. 26: Fadenabschneider einstellen (6)
(13) - Zylinder
6. Endlage des Zylinders (13) mit Schraube (15) einstellen.
 Wird die Kolbenstange (11) in ihre rechte Endlage bewegt, steht
7. Bewegliches Messer (4) mit Schrauben (3) so befestigen, dass fol-
8. Schnittprobe beim Nähen mit kleinster und mit größter Stichlänge
9. Falls nötig, Spitze (1) geringfügig korrigieren.
38
Kugelhebel (14) greift.
Kolbenstange (11) an der Kloben-Vorderseite bündig steht.
Kante des Messerträgers (10) mit der Kante (14) der Platte bündig
stehen.
gende Einstellungen gegeben sind:
• Spitze (1) zeigt auf Kerbe (7)
• Schneidkanten der Messer bewegen sich ca. 1 mm übereinander
durchführen.
Fadenabschneider einstellen
(15) - Schraube
Serviceanleitung 171/173 - 00.0 - 01/2020
⑬
⑮
