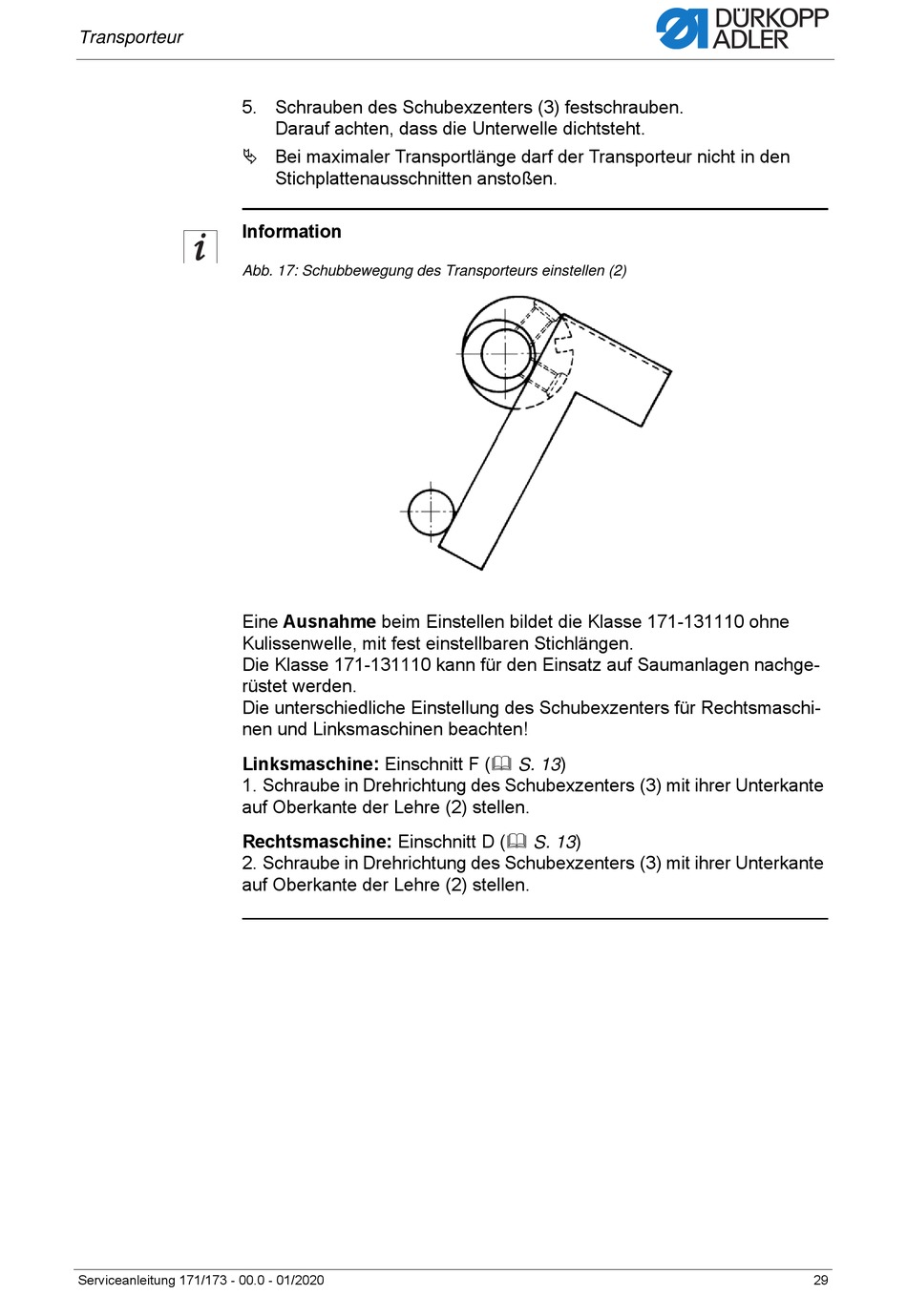

Dürkopp Adler 171 Serviceanleitung Seite 31

Transporteur
5. Schrauben des Schubexzenters (3) festschrauben.
 Bei maximaler Transportlänge darf der Transporteur nicht in den
Information
Abb. 17: Schubbewegung des Transporteurs einstellen (2)
Eine Ausnahme beim Einstellen bildet die Klasse 171-131110 ohne
Kulissenwelle, mit fest einstellbaren Stichlängen.
Die Klasse 171-131110 kann für den Einsatz auf Saumanlagen nachge-
rüstet werden.
Die unterschiedliche Einstellung des Schubexzenters für Rechtsmaschi-
nen und Linksmaschinen beachten!
Linksmaschine: Einschnitt F ( S. 13)
1. Schraube in Drehrichtung des Schubexzenters (3) mit ihrer Unterkante
auf Oberkante der Lehre (2) stellen.
Rechtsmaschine: Einschnitt D ( S. 13)
2. Schraube in Drehrichtung des Schubexzenters (3) mit ihrer Unterkante
auf Oberkante der Lehre (2) stellen.
Serviceanleitung 171/173 - 00.0 - 01/2020
Darauf achten, dass die Unterwelle dichtsteht.
Stichplattenausschnitten anstoßen.
29
