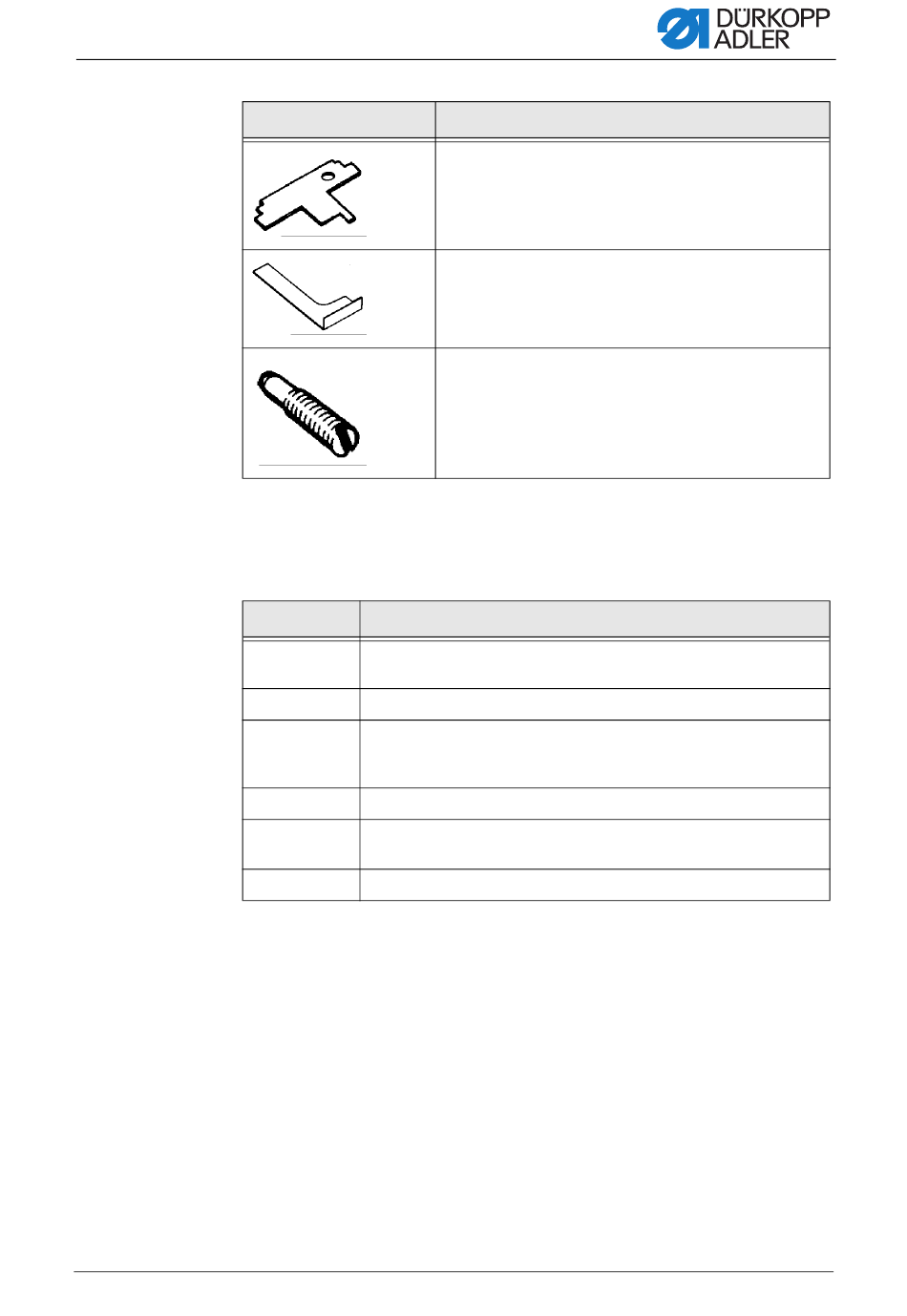

3.3.2 Handradpositionen

Bei einigen Einstellungen muss sich die Maschine in einer bestimmten
Position befinden.
Position
A
B
C
D
E
F
Serviceanleitung 171/173 - 00.0 - 01/2020
Einstellung
Höhe der Fadengeberscheibe
Schubexzenter für den Transporteur
Spreizschraube für das Auswechseln der Armwellenkurbel
Einstellung
Justierscheibe am oberen Zahnriemen-Rad mit ihrem tiefsten
Einschnitt A zur Nut in der Armwellenkurbel
Greifer auf Umschlag
• Stellung unteres Zahnriemen-Rad
• Schleifenhub
• Nadelstangenhöhe
Hub- und Schubexzenter des Transporteurs bei Rechtsmaschinen
• Fadenaufnehmerscheibe
• Exzenter für den Walzenobertransport
Hub- und Schubexzenter des Transporteurs bei Linksmaschinen
