Fadenabschneider einstellen
Fadenvorzieher für Nadel- und Greiferfaden einstellen

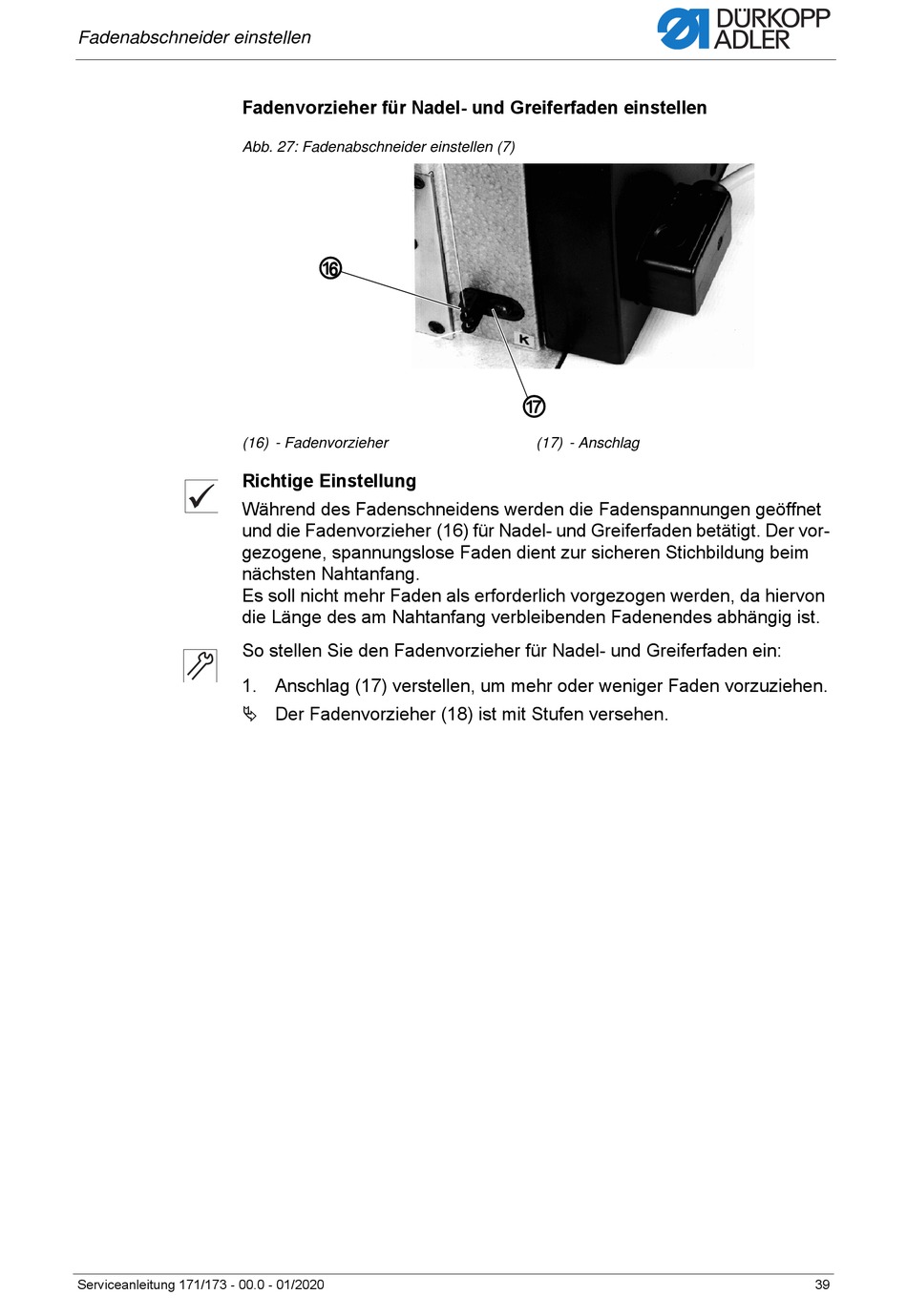

Abb. 27: Fadenabschneider einstellen (7)
(16) - Fadenvorzieher
Richtige Einstellung
Während des Fadenschneidens werden die Fadenspannungen geöffnet
und die Fadenvorzieher (16) für Nadel- und Greiferfaden betätigt. Der vor-
gezogene, spannungslose Faden dient zur sicheren Stichbildung beim
nächsten Nahtanfang.
Es soll nicht mehr Faden als erforderlich vorgezogen werden, da hiervon
die Länge des am Nahtanfang verbleibenden Fadenendes abhängig ist.
So stellen Sie den Fadenvorzieher für Nadel- und Greiferfaden ein:
1. Anschlag (17) verstellen, um mehr oder weniger Faden vorzuziehen.
 Der Fadenvorzieher (18) ist mit Stufen versehen.
Serviceanleitung 171/173 - 00.0 - 01/2020
⑯
⑰
(17) - Anschlag
