Bedienung
Betriebsanleitung 581 - 00.0 - 02/2015

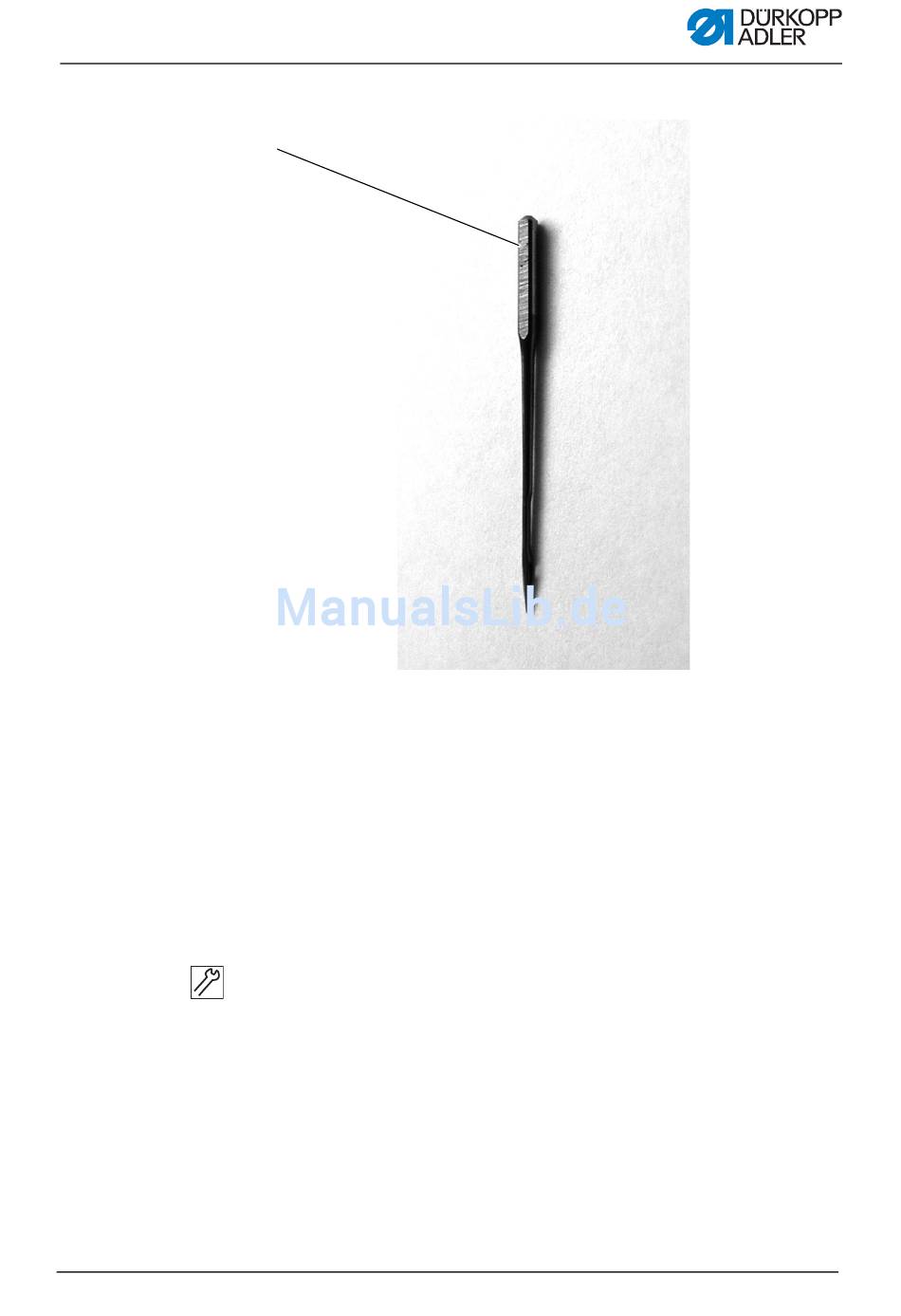

Abb. 30: Nadel wechseln (2)
③
(3) - Nadelkolben
4. Nadel (2) so ausrichten, dass die Hohlkehle nach vorne und
die Fläche (nur bei Nadelsystem 579) am Nadelkolben (3)
nach links in Richtung der Schraube (1) zeigt.
5. Schraube (1) festschrauben.

5.11 Messer wechseln

Handlungsschritt
1. Schrauben (1) lösen und den Niederhalter (3) entfernen.
2. Altes Messer (2) entnehmen.
3. Neues Messer (4) bis auf den Grund der Nut stecken und in
Pfeilrichtung abknicken.
4. Schrauben (1) wieder festschrauben.
5. Niederhalter mit Schraube (1) festschrauben.
53
