Dürkopp Adler 171 Serviceanleitung Seite 23

Position von Nadel und Greifer
Beispiel bei einer Nadel 934 SIN/Nm 110
Werte zur Addition
Nadelstärke a
Greiferdicke b
Abstand Greiferspitze zur
Nadel
Für größere Nadelstärke
110 Nm X*
Ergebnis
Ellipsenbreite E
*X = größeres Maß a bei größeren Nadelstärken:
X bei Nm 100 = 0 mm
X bei Nm 110 und 120 = 0,1 mm
X bei Nm 130 = 0,2 mm

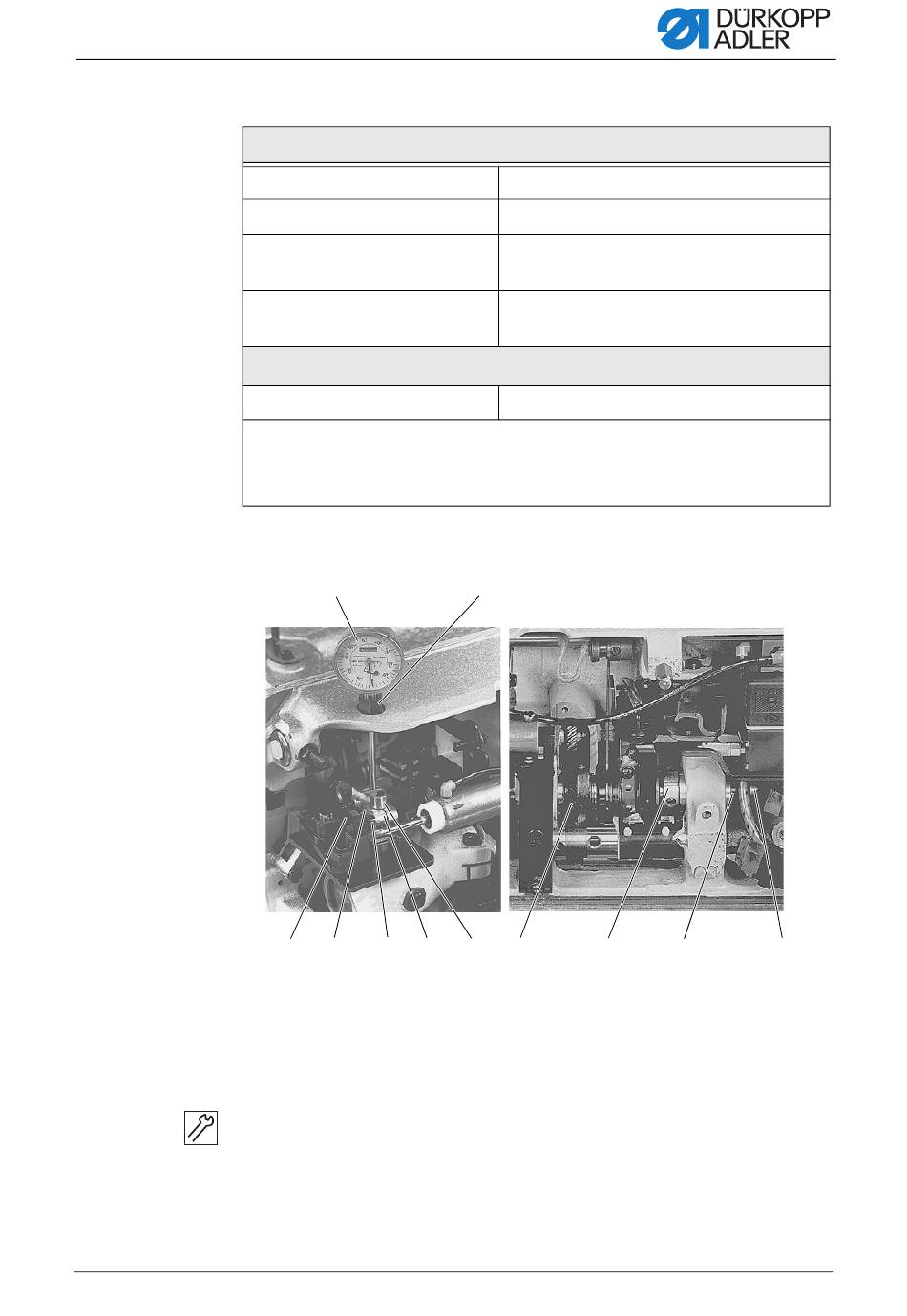

Abb. 8: Nadelausweichbewegung (Ellipsenbreite) einstellen (
(1) - Messuhr
(2) - Klemmbuchse
(3) - Nadelschutz
(4) - Schrauben
(5) - Schraube
(6) - Greiferträger
So stellen Sie die Nadelausweichbewegung ein:
1. Nadel einsetzen.
2. Klemmbuchse (2) einschrauben.
3. Messuhr (1) einsetzen.
Serviceanleitung 171/173 - 00.0 - 01/2020
①
③ ④ ⑤ ⑥ ⑦ ⑧
0,7 mm
1,4 mm
0,1 mm
0,1 mm
2,3 mm
②
⑨
(7) - Greiferwelle
(8) - Zahnrad
(9) - Exzenter
(10) - Stellring
(11) - Unterwelle
⑩ ⑪
