Kanten-Auszackeinrichtung

12.3 Schneiddruck einstellen

Richtige Einstellung
Das obere Messer (3) liegt gleichmäßig an den Führungsflächen (4) des
unteren Messers an.
Der Schneiddruck ist so gering wie möglich eingestellt, der Schnitt ist sau-
ber.

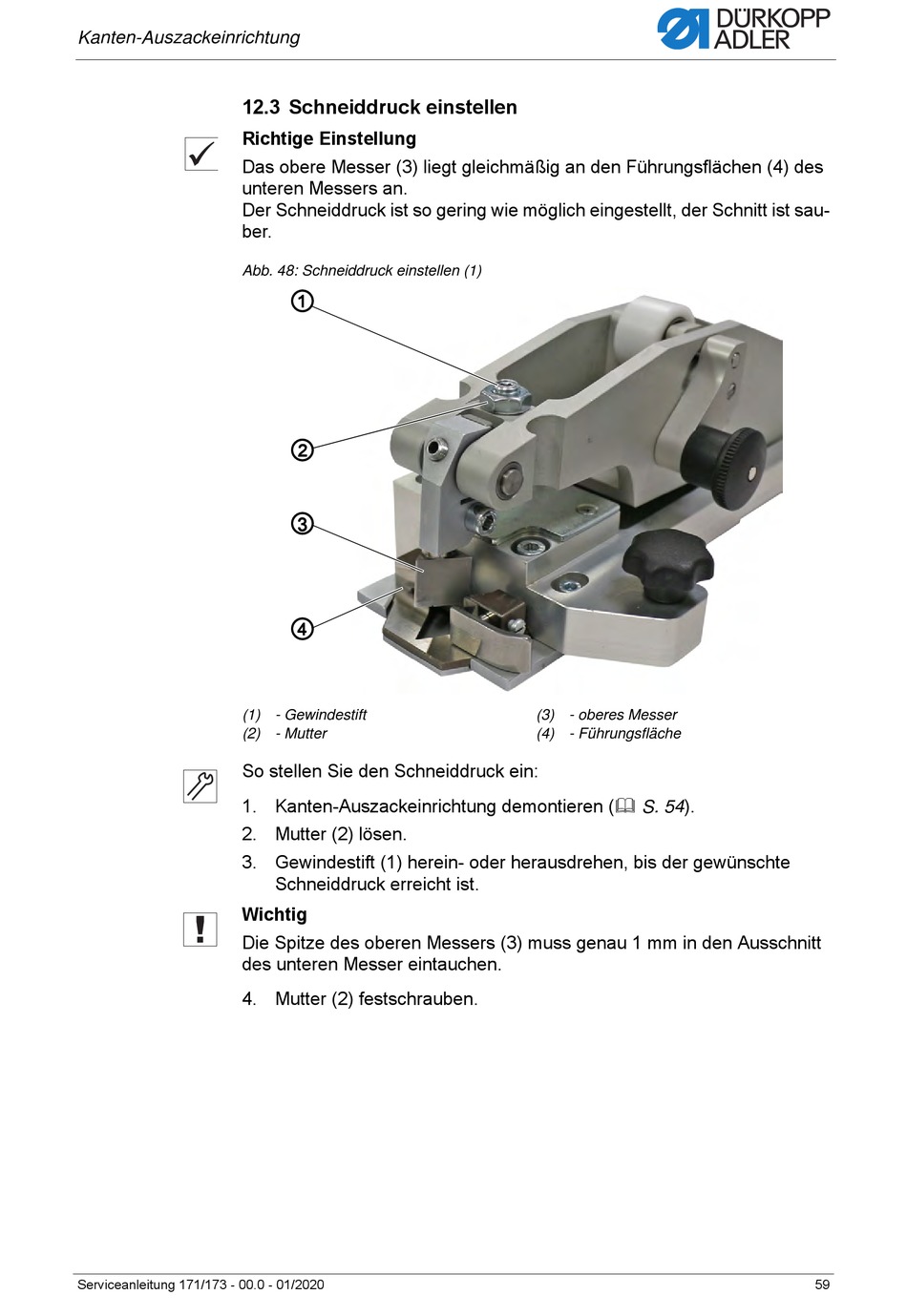

Abb. 48: Schneiddruck einstellen (1)
(1) - Gewindestift
(2) - Mutter
So stellen Sie den Schneiddruck ein:
1. Kanten-Auszackeinrichtung demontieren ( S. 54).
2. Mutter (2) lösen.
3. Gewindestift (1) herein- oder herausdrehen, bis der gewünschte
Wichtig
Die Spitze des oberen Messers (3) muss genau 1 mm in den Ausschnitt
des unteren Messer eintauchen.
4. Mutter (2) festschrauben.
Serviceanleitung 171/173 - 00.0 - 01/2020
①
②
③
④
Schneiddruck erreicht ist.
(3) - oberes Messer
(4) - Führungsfläche
