12.4 Schneidzeitpunkt einstellen

Richtige Einstellung
Die Kanten-Auszackeinrichtung schneidet, wenn der Stoff nicht transpor-
tiert wird.
Diese Einstellung ist gegeben, wenn das Handrad in Position A steht und
die Nadel in die Stichplatte eintaucht.

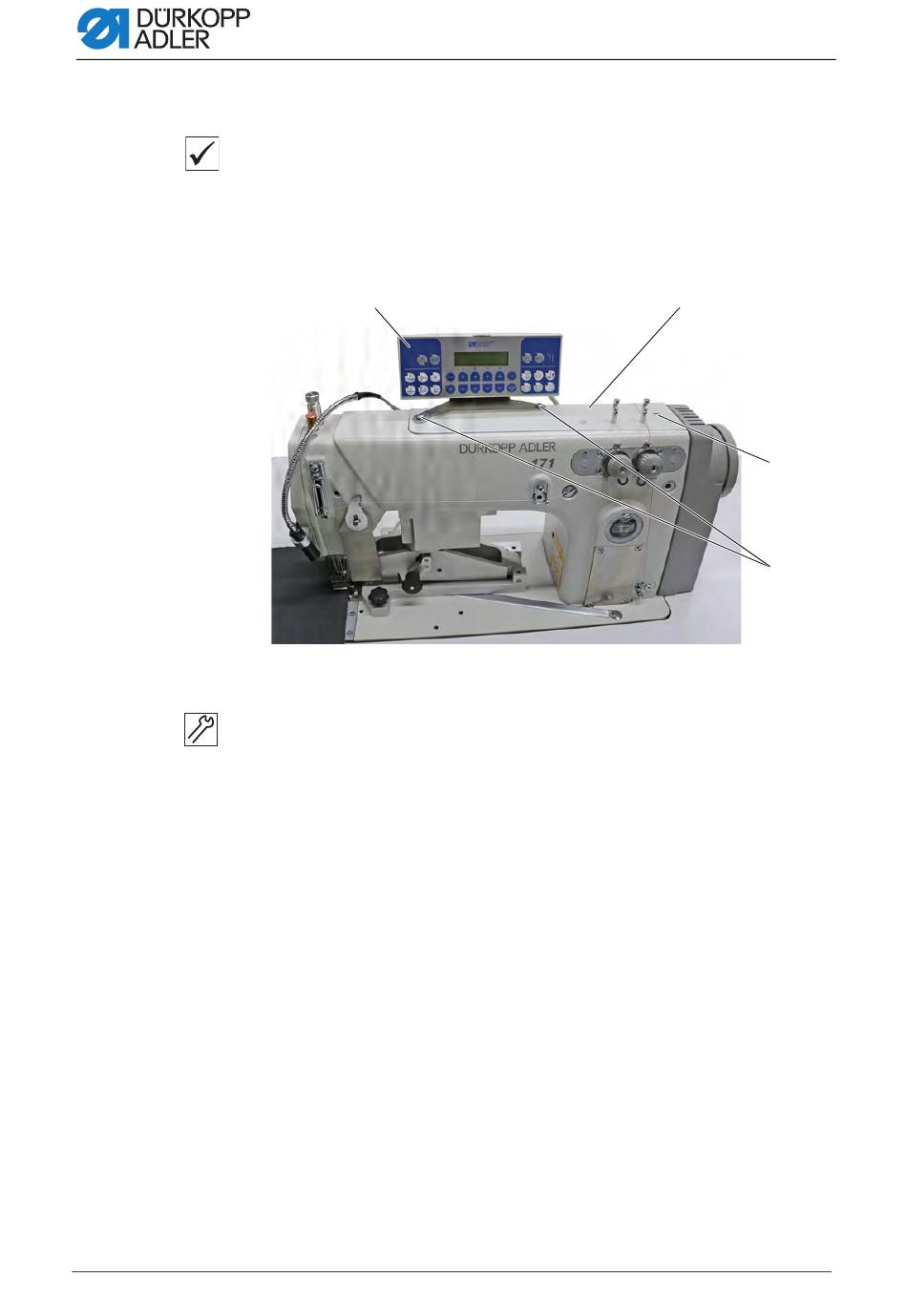

Abb. 49: Schneidzeitpunkt einstellen (1)
(1) - Bedienfeld
(2) - Schrauben
So stellen Sie den Schneidzeitpunkt ein:
1. Schrauben (2) lösen.
2. Bedienfeld (1) demontieren.
3. Schraube (3) lösen.
4. Armdeckel (4) demontieren.
60
①
Kanten-Auszackeinrichtung
④
(3) - Schraube
(4) - Armdeckel
