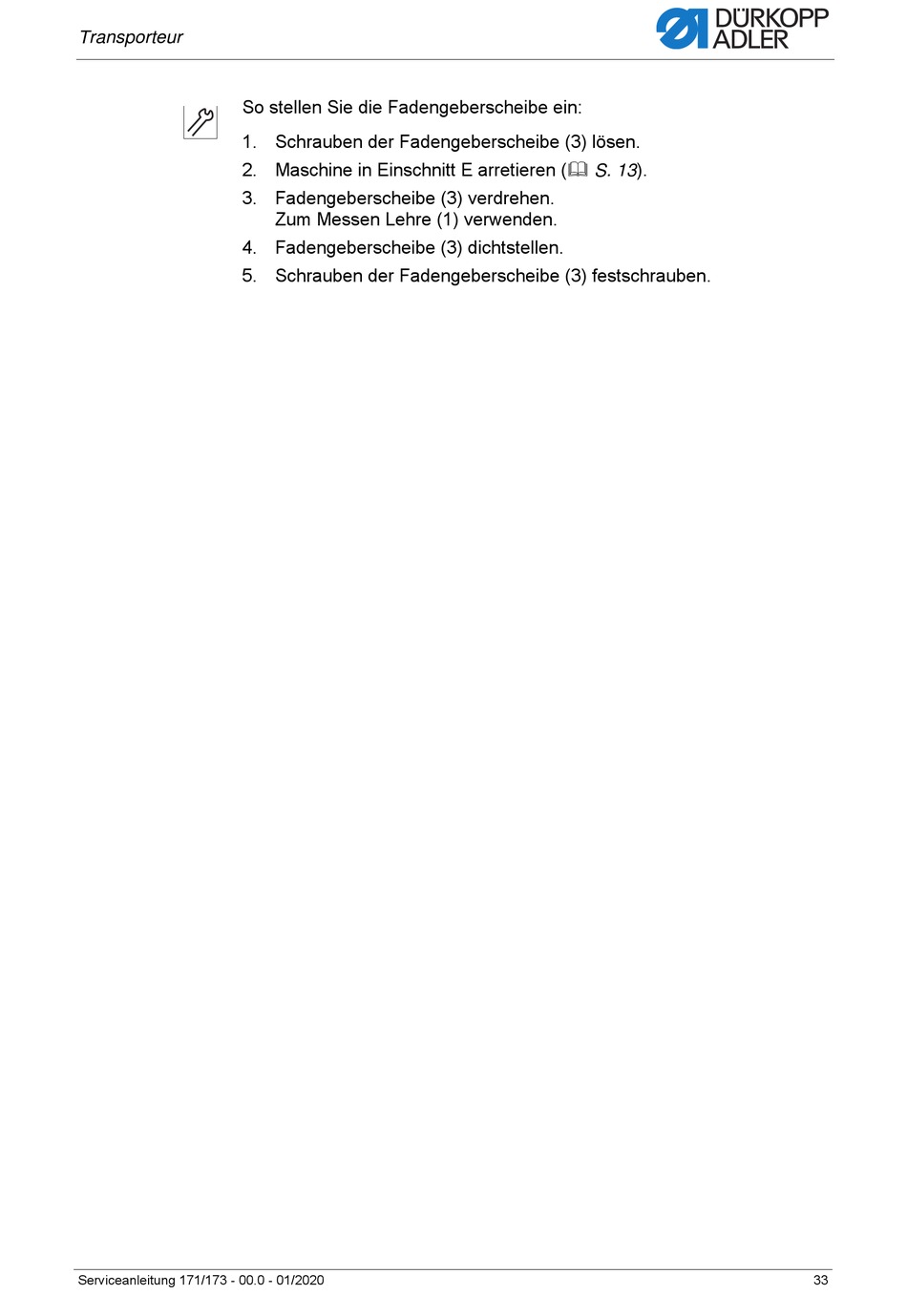

Dürkopp Adler 171 Serviceanleitung Seite 35

Transporteur
So stellen Sie die Fadengeberscheibe ein:
1. Schrauben der Fadengeberscheibe (3) lösen.
2. Maschine in Einschnitt E arretieren ( S. 13).
3. Fadengeberscheibe (3) verdrehen.
4. Fadengeberscheibe (3) dichtstellen.
5. Schrauben der Fadengeberscheibe (3) festschrauben.
Serviceanleitung 171/173 - 00.0 - 01/2020
Zum Messen Lehre (1) verwenden.
33
