Frei konfigurierbare Serviceanforderung ausführen
In dieser Übung haben Sie mit den Benutzeransichten ECU Identification, Dia-
gnostic Services und Hex Service gearbeitet. Sie haben die vordefinierte Ser-
viceanforderung für die Steuergeräteidentifikation, eine Serviceanforderung aus
der ODX-Datenbank und eine beliebige Serviceanforderung an das Steuergerät
gesandt und die Antwort des Steuergerätes beobachtet.
Falls Sie keine weitere Hardware an Ihr System angeschlossen haben fahren
Sie mit "Konfiguration der ODX-Benutzeransichten" auf Seite 135 fort.
8.4 Vorbereiten eines INCA-Experiments für ODX mit realer
Hardware
In dieser Übung werden Sie ein INCA-Experiment für die Arbeit mit Ihrem Steu-
ergerät vorbereiten. Sie benötigen dafür eine A2L- und eine HEX-Datei für Ihr
Steuergerät.
Hauptverzeichnis und INCA-Arbeitsumgebung anlegen
ODX-LINK V7.2 - Benutzerhandbuch

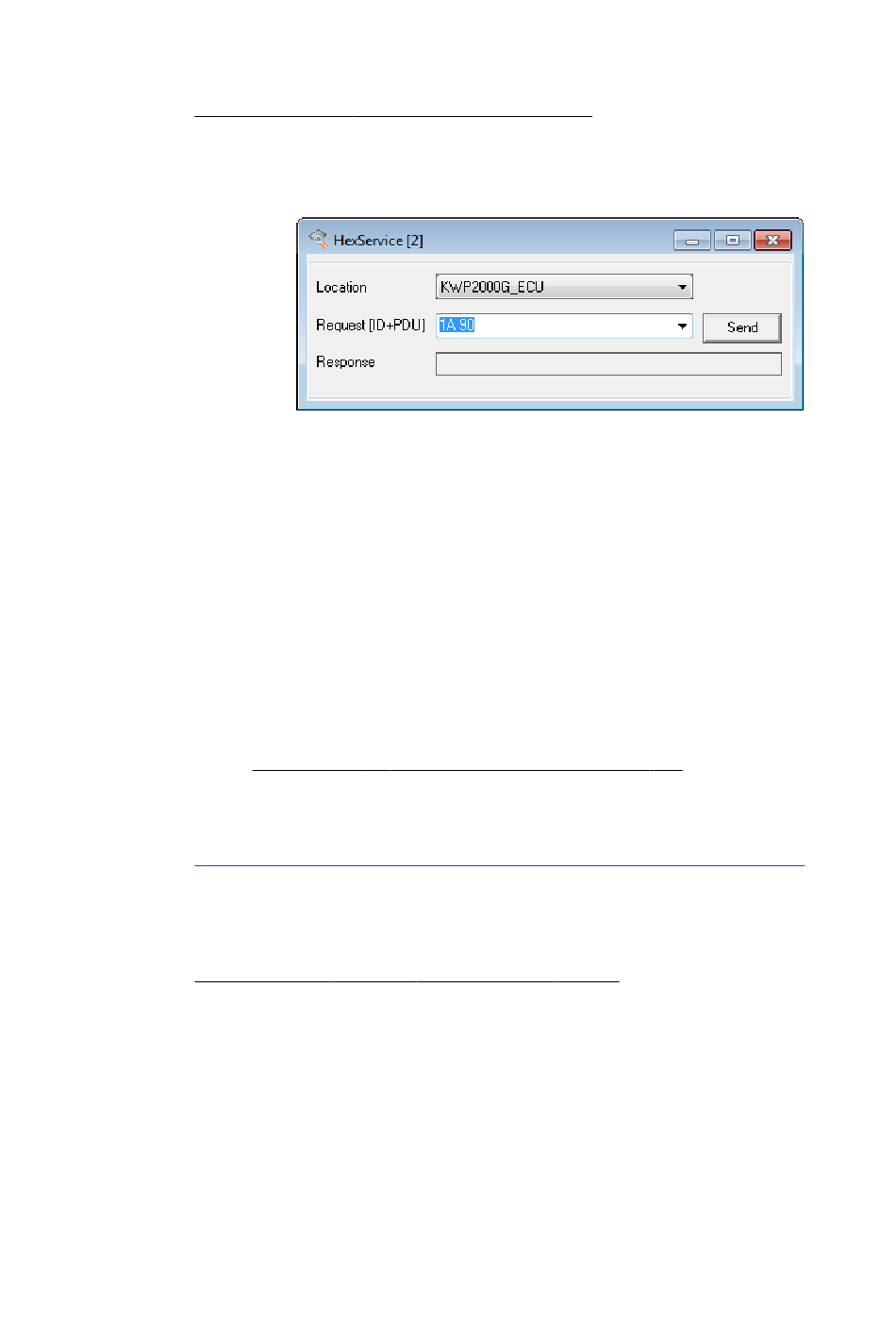

1. Wählen Sie ODX → Benutzeransichten → HexService.
Das Dialogfenster für die frei konfigurierbaren Diagnoseservices
wird angezeigt.
2. Tragen Sie in das Feld „Request" die Serviceanforderung in hexa-
dezimaler Schreibweise ein. Geben Sie 1A 90 ein.
3. Klicken Sie Send.
Die Antwort des Steuergerätes wird im Feld „Response" angezeigt.
4. Schließen Sie das Dialogfenster.
1. Starten Sie INCA.
2. Legen Sie ein neues Hauptverzeichnis an. Wählen Sie Bearbeiten
→ Hinzufügen → Hauptverzeichnis hinzufügen.
3. Geben Sie ODXTutorial2 ein und drücken Sie E
4. Fügen Sie eine neue Arbeitsumgebung hinzu. Wählen Sie Bear-
beiten → Hinzufügen → Arbeitsumgebung.
8 ODX-LINK Tutorial
.
NTER
132
