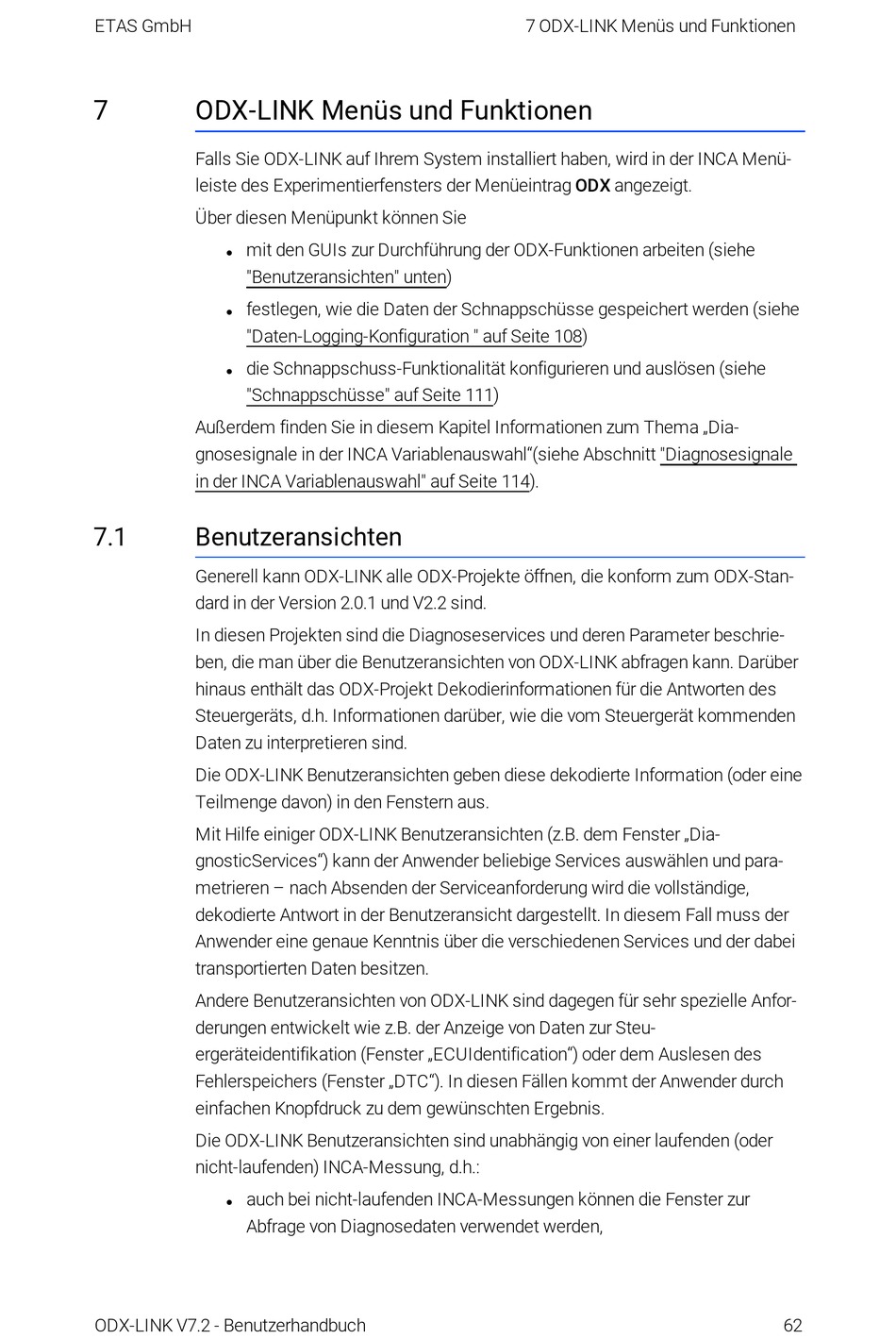

7 ODX-LINK Menüs und Funktionen
Falls Sie ODX-LINK auf Ihrem System installiert haben, wird in der INCA Menü-
leiste des Experimentierfensters der Menüeintrag ODX angezeigt.
Über diesen Menüpunkt können Sie
mit den GUIs zur Durchführung der ODX-Funktionen arbeiten (siehe
l
"Benutzeransichten" unten)
festlegen, wie die Daten der Schnappschüsse gespeichert werden (siehe
l
"Daten-Logging-Konfiguration " auf Seite 108)
die Schnappschuss-Funktionalität konfigurieren und auslösen (siehe
l
"Schnappschüsse" auf Seite 111)
Außerdem finden Sie in diesem Kapitel Informationen zum Thema „Dia-
gnosesignale in der INCA Variablenauswahl"(siehe Abschnitt "Diagnosesignale
in der INCA Variablenauswahl" auf Seite 114).
7.1

Benutzeransichten

Generell kann ODX-LINK alle ODX-Projekte öffnen, die konform zum ODX-Stan-
dard in der Version 2.0.1 und V2.2 sind.
In diesen Projekten sind die Diagnoseservices und deren Parameter beschrie-
ben, die man über die Benutzeransichten von ODX-LINK abfragen kann. Darüber
hinaus enthält das ODX-Projekt Dekodierinformationen für die Antworten des
Steuergeräts, d.h. Informationen darüber, wie die vom Steuergerät kommenden
Daten zu interpretieren sind.
Die ODX-LINK Benutzeransichten geben diese dekodierte Information (oder eine
Teilmenge davon) in den Fenstern aus.
Mit Hilfe einiger ODX-LINK Benutzeransichten (z.B. dem Fenster „Dia-
gnosticServices") kann der Anwender beliebige Services auswählen und para-
metrieren – nach Absenden der Serviceanforderung wird die vollständige,
dekodierte Antwort in der Benutzeransicht dargestellt. In diesem Fall muss der
Anwender eine genaue Kenntnis über die verschiedenen Services und der dabei
transportierten Daten besitzen.
Andere Benutzeransichten von ODX-LINK sind dagegen für sehr spezielle Anfor-
derungen entwickelt wie z.B. der Anzeige von Daten zur Steu-
ergeräteidentifikation (Fenster „ECUIdentification") oder dem Auslesen des
Fehlerspeichers (Fenster „DTC"). In diesen Fällen kommt der Anwender durch
einfachen Knopfdruck zu dem gewünschten Ergebnis.
Die ODX-LINK Benutzeransichten sind unabhängig von einer laufenden (oder
nicht-laufenden) INCA-Messung, d.h.:
auch bei nicht-laufenden INCA-Messungen können die Fenster zur
l
Abfrage von Diagnosedaten verwendet werden,
