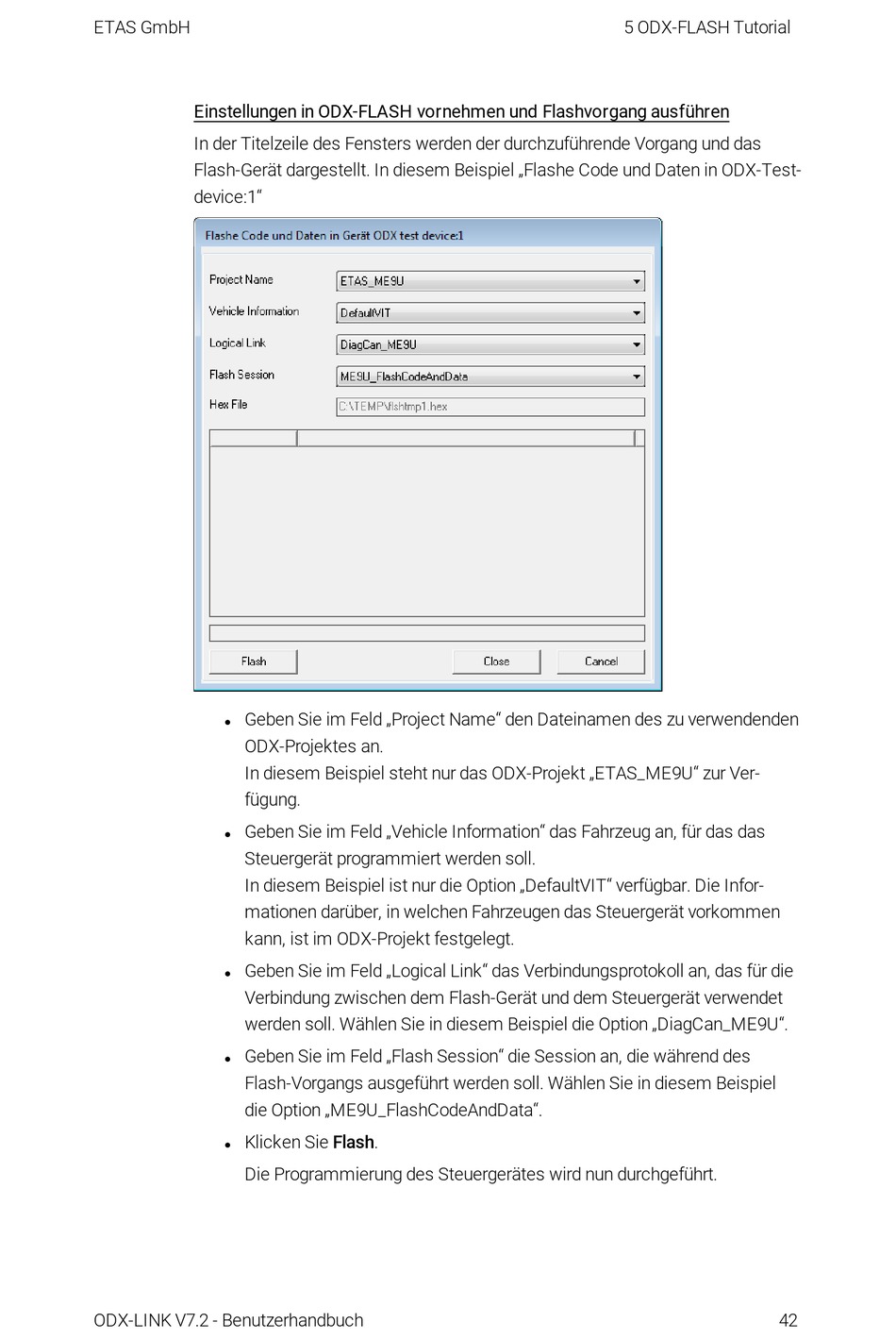

Einstellungen in ODX-FLASH vornehmen und Flashvorgang ausführen
In der Titelzeile des Fensters werden der durchzuführende Vorgang und das
Flash-Gerät dargestellt. In diesem Beispiel „Flashe Code und Daten in ODX-Test-
device:1"
Geben Sie im Feld „Project Name" den Dateinamen des zu verwendenden
l
ODX-Projektes an.
In diesem Beispiel steht nur das ODX-Projekt „ETAS_ME9U" zur Ver-
fügung.
Geben Sie im Feld „Vehicle Information" das Fahrzeug an, für das das
l
Steuergerät programmiert werden soll.
In diesem Beispiel ist nur die Option „DefaultVIT" verfügbar. Die Infor-
mationen darüber, in welchen Fahrzeugen das Steuergerät vorkommen
kann, ist im ODX-Projekt festgelegt.
Geben Sie im Feld „Logical Link" das Verbindungsprotokoll an, das für die
l
Verbindung zwischen dem Flash-Gerät und dem Steuergerät verwendet
werden soll. Wählen Sie in diesem Beispiel die Option „DiagCan_ME9U".
Geben Sie im Feld „Flash Session" die Session an, die während des
l
Flash-Vorgangs ausgeführt werden soll. Wählen Sie in diesem Beispiel
die Option „ME9U_FlashCodeAndData".
Klicken Sie Flash.
l
Die Programmierung des Steuergerätes wird nun durchgeführt.
