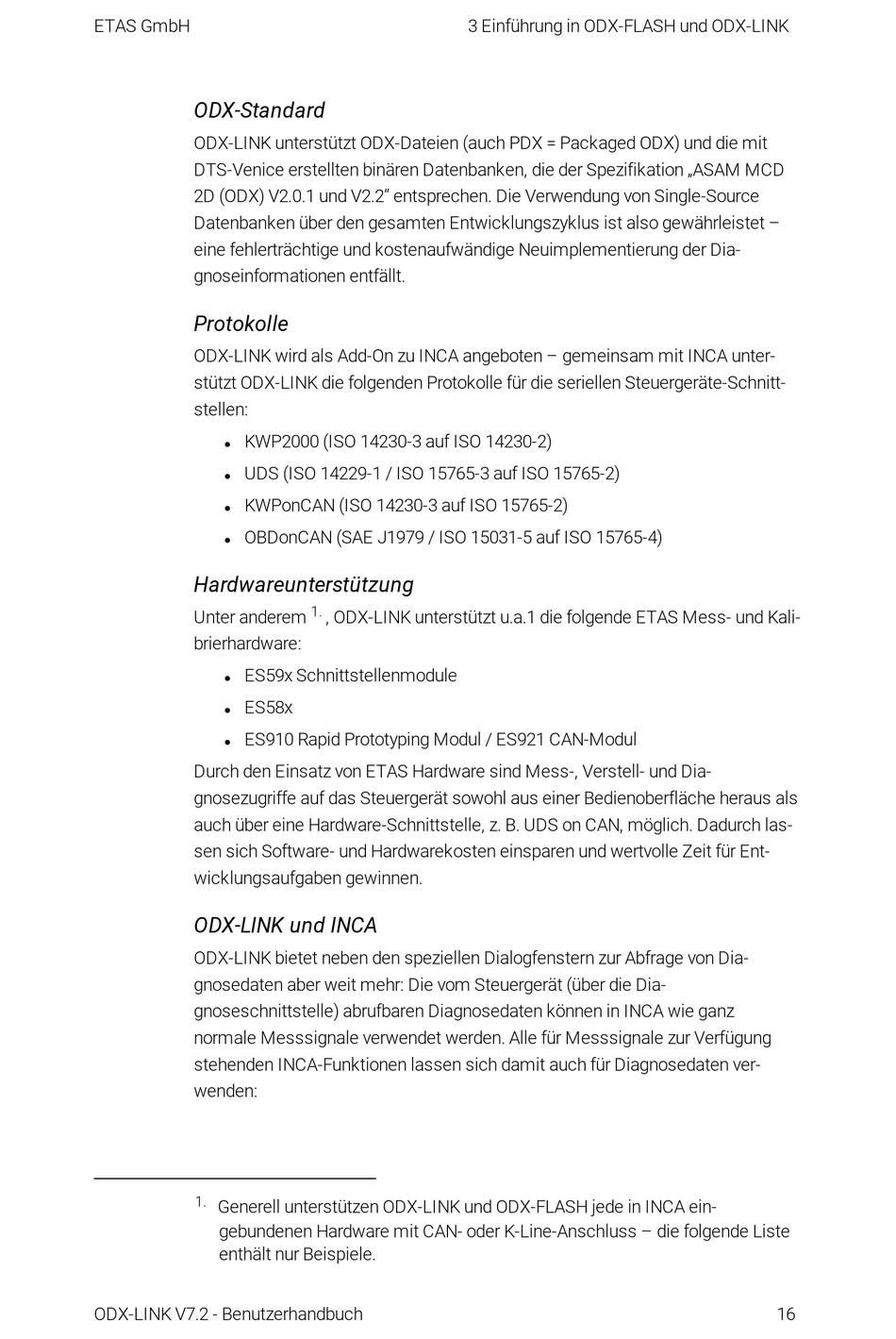

ODX-Standard
ODX-LINK unterstützt ODX-Dateien (auch PDX = Packaged ODX) und die mit
DTS-Venice erstellten binären Datenbanken, die der Spezifikation „ASAM MCD
2D (ODX) V2.0.1 und V2.2" entsprechen. Die Verwendung von Single-Source
Datenbanken über den gesamten Entwicklungszyklus ist also gewährleistet –
eine fehlerträchtige und kostenaufwändige Neuimplementierung der Dia-
gnoseinformationen entfällt.
Protokolle
ODX-LINK wird als Add-On zu INCA angeboten – gemeinsam mit INCA unter-
stützt ODX-LINK die folgenden Protokolle für die seriellen Steuergeräte-Schnitt-
stellen:
KWP2000 (ISO 14230-3 auf ISO 14230-2)
l
UDS (ISO 14229-1 / ISO 15765-3 auf ISO 15765-2)
l
KWPonCAN (ISO 14230-3 auf ISO 15765-2)
l
OBDonCAN (SAE J1979 / ISO 15031-5 auf ISO 15765-4)
l
Hardwareunterstützung
Unter anderem
brierhardware:
ES59x Schnittstellenmodule
l
ES58x
l
ES910 Rapid Prototyping Modul / ES921 CAN-Modul
l
Durch den Einsatz von ETAS Hardware sind Mess-, Verstell- und Dia-
gnosezugriffe auf das Steuergerät sowohl aus einer Bedienoberfläche heraus als
auch über eine Hardware-Schnittstelle, z. B. UDS on CAN, möglich. Dadurch las-
sen sich Software- und Hardwarekosten einsparen und wertvolle Zeit für Ent-
wicklungsaufgaben gewinnen.
ODX-LINK und INCA
ODX-LINK bietet neben den speziellen Dialogfenstern zur Abfrage von Dia-
gnosedaten aber weit mehr: Die vom Steuergerät (über die Dia-
gnoseschnittstelle) abrufbaren Diagnosedaten können in INCA wie ganz
normale Messsignale verwendet werden. Alle für Messsignale zur Verfügung
stehenden INCA-Funktionen lassen sich damit auch für Diagnosedaten ver-
wenden:
1.
Generell unterstützen ODX-LINK und ODX-FLASH jede in INCA ein-
gebundenen Hardware mit CAN- oder K-Line-Anschluss – die folgende Liste
enthält nur Beispiele.
ODX-LINK V7.2 - Benutzerhandbuch
3 Einführung in ODX-FLASH und ODX-LINK
1.
, ODX-LINK unterstützt u.a.1 die folgende ETAS Mess- und Kali-
