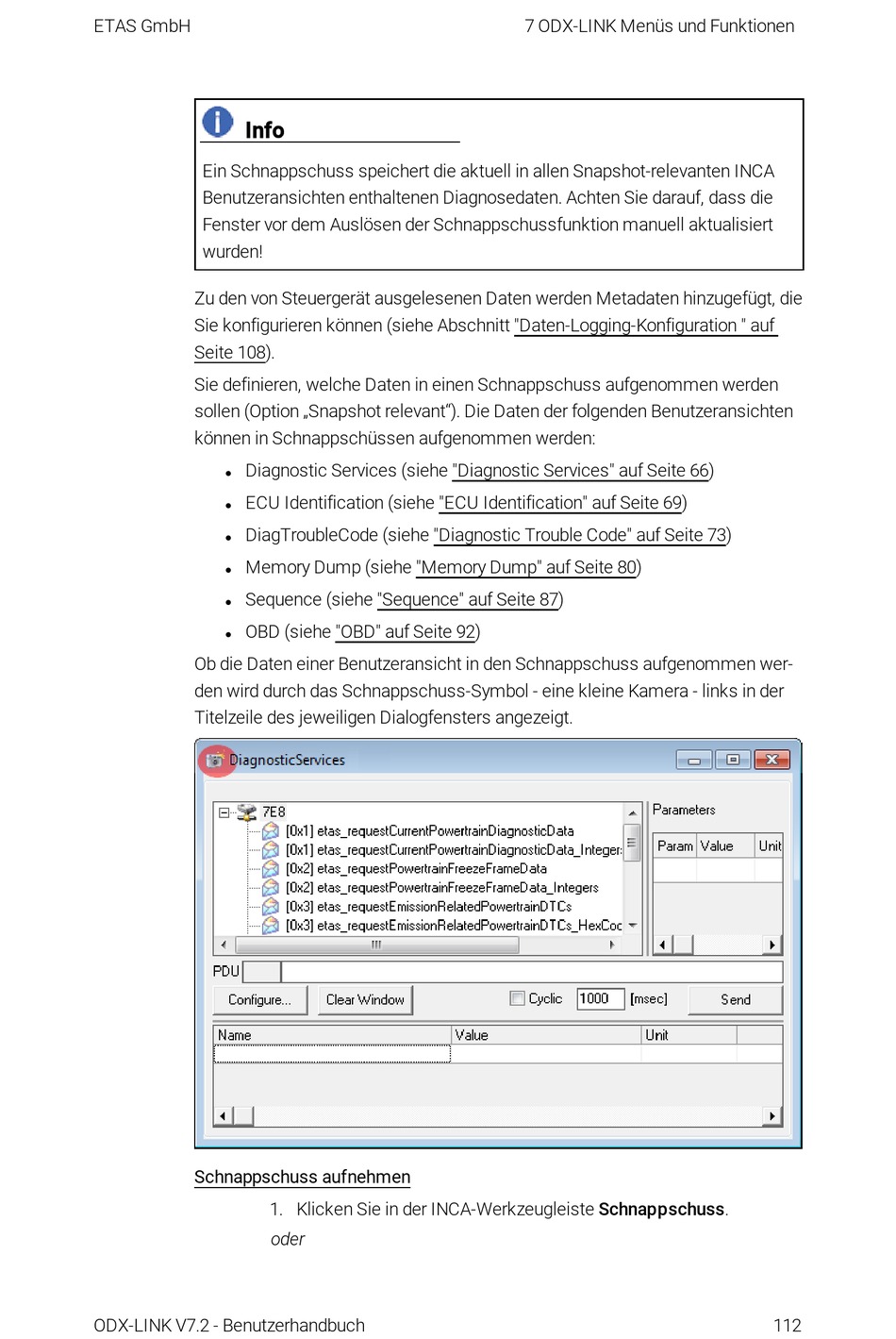

Schnappschuss Aufnehmen - ETAS ODX-LINK V7.2 Benutzerhandbuch

ETAS GmbH
Info
Ein Schnappschuss speichert die aktuell in allen Snapshot-relevanten INCA
Benutzeransichten enthaltenen Diagnosedaten. Achten Sie darauf, dass die
Fenster vor dem Auslösen der Schnappschussfunktion manuell aktualisiert
wurden!
Zu den von Steuergerät ausgelesenen Daten werden Metadaten hinzugefügt, die
Sie konfigurieren können (siehe Abschnitt "Daten-Logging-Konfiguration " auf
Seite 108).
Sie definieren, welche Daten in einen Schnappschuss aufgenommen werden
sollen (Option „Snapshot relevant"). Die Daten der folgenden Benutzeransichten
können in Schnappschüssen aufgenommen werden:
Diagnostic Services (siehe "Diagnostic Services" auf Seite 66)
l
ECU Identification (siehe "ECU Identification" auf Seite 69)
l
DiagTroubleCode (siehe "Diagnostic Trouble Code" auf Seite 73)
l
Memory Dump (siehe "Memory Dump" auf Seite 80)
l
Sequence (siehe "Sequence" auf Seite 87)
l
OBD (siehe "OBD" auf Seite 92)
l
Ob die Daten einer Benutzeransicht in den Schnappschuss aufgenommen wer-
den wird durch das Schnappschuss-Symbol - eine kleine Kamera - links in der
Titelzeile des jeweiligen Dialogfensters angezeigt.

Schnappschuss aufnehmen

ODX-LINK V7.2 - Benutzerhandbuch
1. Klicken Sie in der INCA-Werkzeugleiste Schnappschuss.
oder
