Diagnosesignale anzeigen
Diagnosesignale aufzeichnen
ODX-LINK V7.2 - Benutzerhandbuch

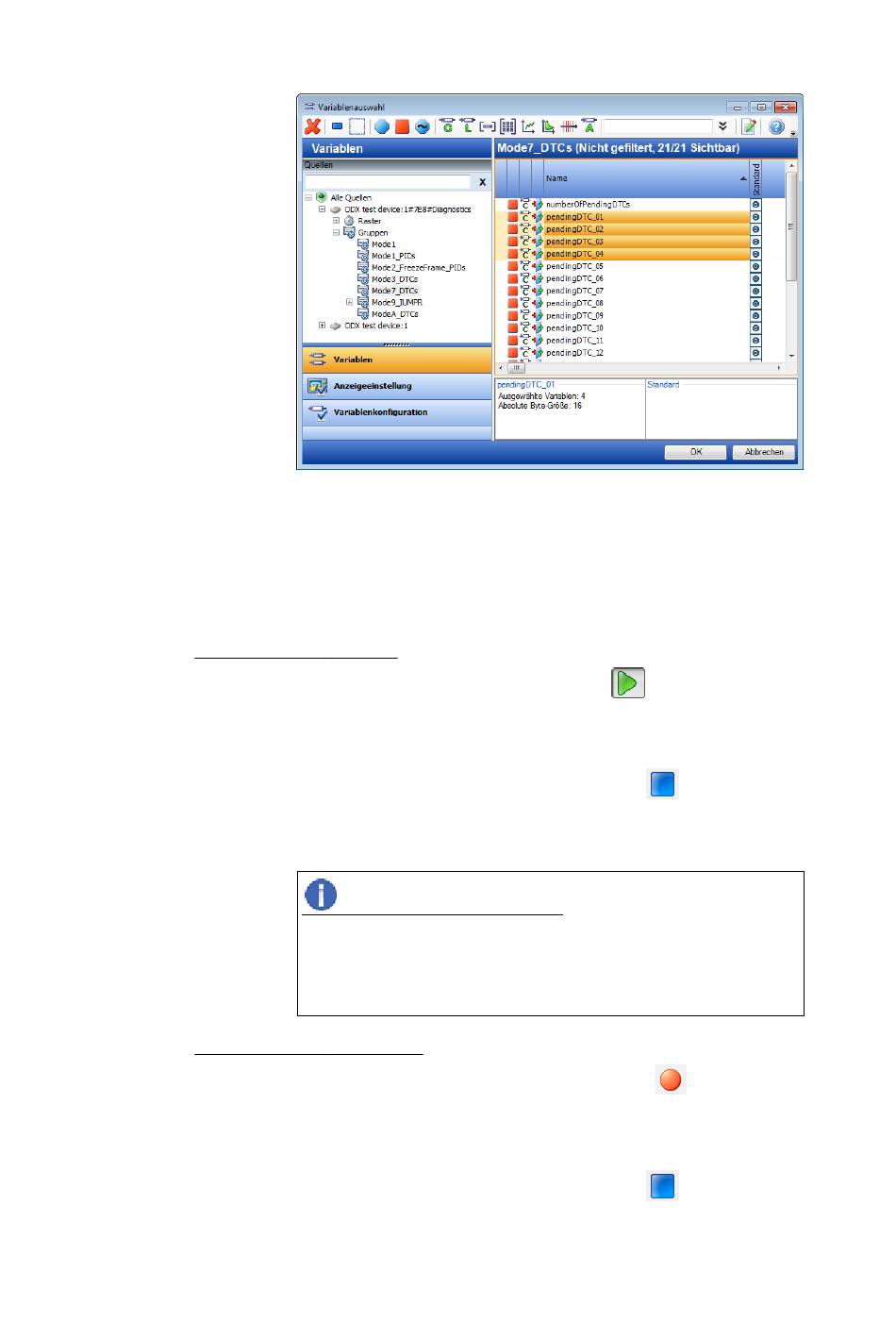

5. Wählen Sie im Kontextmenü Hinzufügen → Ebene_1 → Neu →
Messtabelle.
6. Klicken Sie OK.
Die Diagnosesignale werden im Experiment in einer Messtabelle
angezeigt.
1. Klicken Sie das Symbol Anzeige starten.
Die Diagnosesignale werden in der Messtabelle als Messgrößen
angezeigt.
2. Klicken Sie das Symbol Anz./Aufz. beenden.
Die Anzeige wird gestoppt. Im nächsten Schritt werden Dia-
gnosesignale im Experiment aufgezeichnet.
Info
Die angezeigten Werte von Diagnosesignalen sind bei der Ver-
wendung des ODX-Test-Device simuliert und bleiben daher kon-
stant.
1. Klicken Sie das Symbol Aufzeichnung starten.
Die Messung wird mit einem Standardrecorder aufgezeichnet.
2. Warten Sie ca. 10 Sekunden.
3. Klicken Sie das Symbol Anz./Aufz. beenden.
Das Dialogfenster Eigenschaften Ausgabedatei wird geöffnet.
