Anschlüsse und Steckverbindungen
3.3

Batteriespannungen (CO101)

Stiftleiste (auf Board): WAGO picoMAX
Federleiste (wird mitgeliefert): WAGO picoMAX
Abb. 3-3
Tab. 3-2
Die Federleiste ist für Leitungsquerschnitte von 0,2 - 2,5 mm
können flexible/starre Leitungen mit/ohne Aderendhülsen verwendet werden.
Beachten Sie die Montageempfehlungen des Herstellers WAGO.
24
Pin Pin
1 2

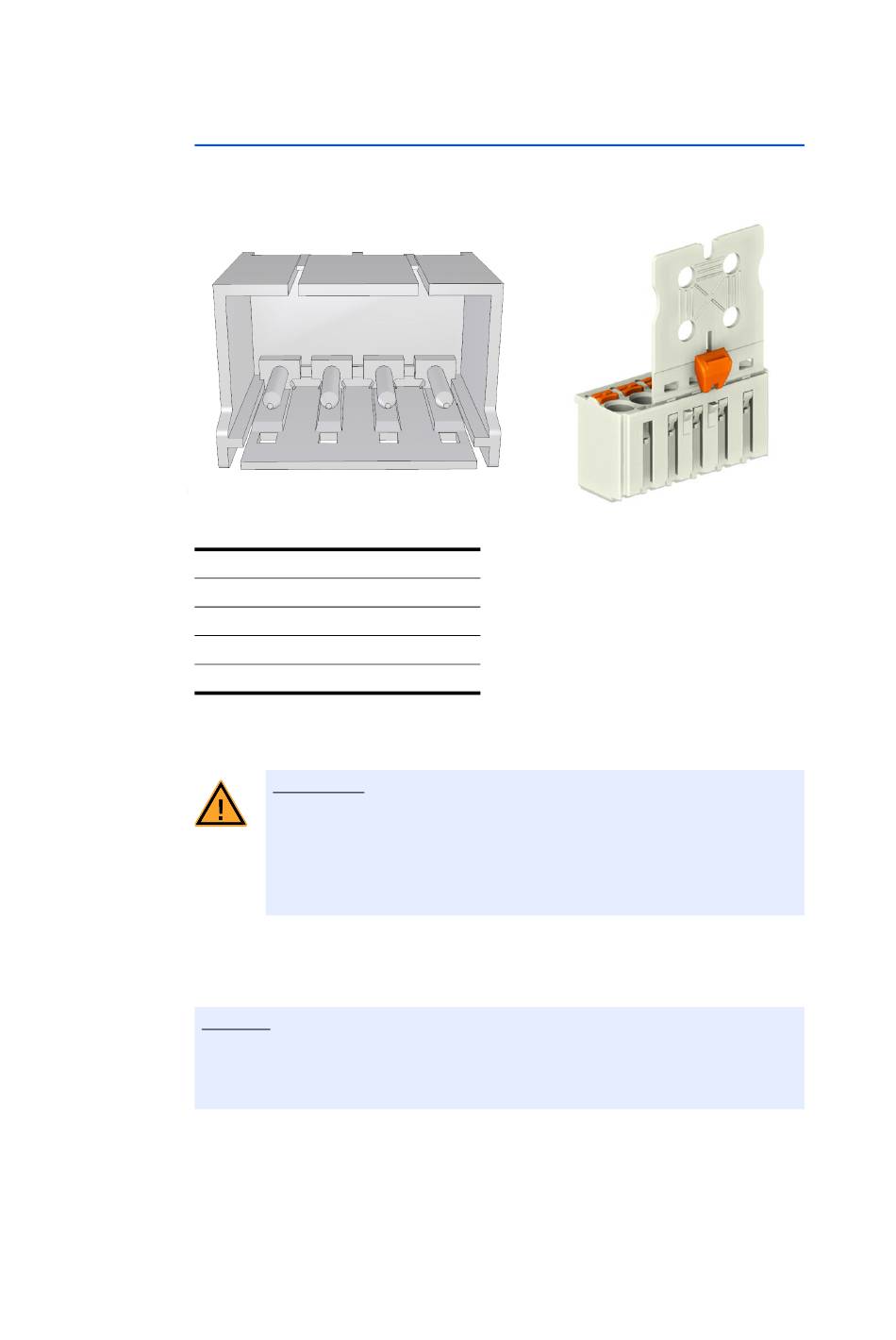

Stiftleiste auf ES5371.1 (links) und Federleiste mit Griffplatte (rechts)
Pin
1
2
3
4
Steckerbelegung CO101
VORSICHT!
Das ES5371.1 Carrier Board for ES443x Load Boards ist nicht gegen
Vertauschung der Polarität der UBatt-Spannung gesichert.
Auf der ES5371.1 befinden sich zwei Sicherungen zur Absicherung
der UBatt-Spannung. Das ES4435.1 Current Source Load Board ist
gegen Vertauschung der Polarität der UBatt-Spannung gesichert.
Hinweis
Beim Abziehen der Federleiste muss zuerst das orangefarbene Plättchen der
Griffplatte (entgegen der Zugrichtung) in Richtung der Stiftleiste eingedrückt
werden!
ES5371.1 Carrier Board for ES443x Load Boards - Benutzerhandbuch
®
(Art. Nr. 2092-1424)
Pin Pin
3 4
Signal
+UBatt
+UBatt
-UBatt
-UBatt
®
(Art. Nr. 2092-1104)
2
spezifiziert. Es
