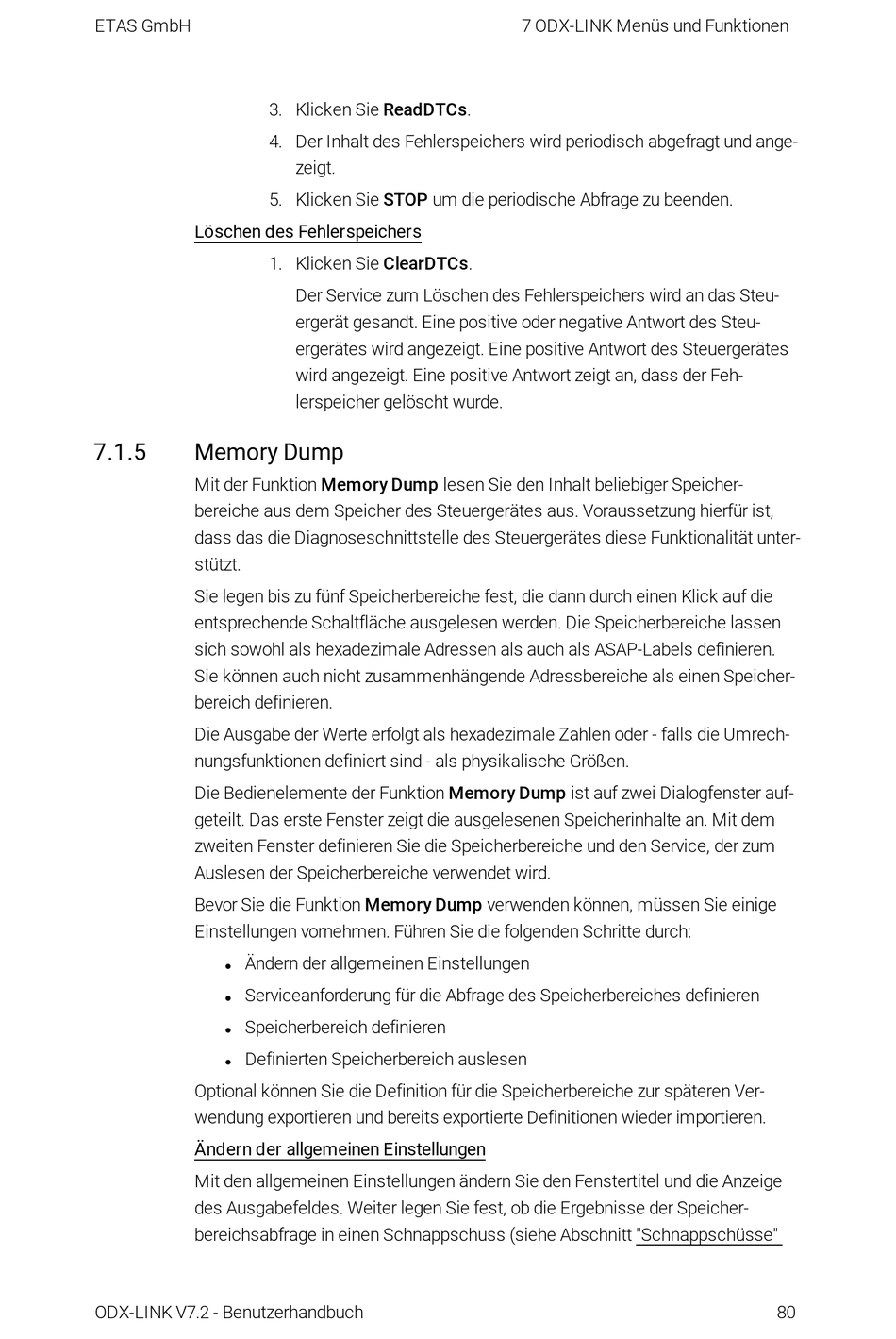

ETAS GmbH
Löschen des Fehlerspeichers
7.1.5

Memory Dump

Mit der Funktion Memory Dump lesen Sie den Inhalt beliebiger Speicher-
bereiche aus dem Speicher des Steuergerätes aus. Voraussetzung hierfür ist,
dass das die Diagnoseschnittstelle des Steuergerätes diese Funktionalität unter-
stützt.
Sie legen bis zu fünf Speicherbereiche fest, die dann durch einen Klick auf die
entsprechende Schaltfläche ausgelesen werden. Die Speicherbereiche lassen
sich sowohl als hexadezimale Adressen als auch als ASAP-Labels definieren.
Sie können auch nicht zusammenhängende Adressbereiche als einen Speicher-
bereich definieren.
Die Ausgabe der Werte erfolgt als hexadezimale Zahlen oder - falls die Umrech-
nungsfunktionen definiert sind - als physikalische Größen.
Die Bedienelemente der Funktion Memory Dump ist auf zwei Dialogfenster auf-
geteilt. Das erste Fenster zeigt die ausgelesenen Speicherinhalte an. Mit dem
zweiten Fenster definieren Sie die Speicherbereiche und den Service, der zum
Auslesen der Speicherbereiche verwendet wird.
Bevor Sie die Funktion Memory Dump verwenden können, müssen Sie einige
Einstellungen vornehmen. Führen Sie die folgenden Schritte durch:
Ändern der allgemeinen Einstellungen
l
Serviceanforderung für die Abfrage des Speicherbereiches definieren
l
Speicherbereich definieren
l
Definierten Speicherbereich auslesen
l
Optional können Sie die Definition für die Speicherbereiche zur späteren Ver-
wendung exportieren und bereits exportierte Definitionen wieder importieren.
Ändern der allgemeinen Einstellungen
Mit den allgemeinen Einstellungen ändern Sie den Fenstertitel und die Anzeige
des Ausgabefeldes. Weiter legen Sie fest, ob die Ergebnisse der Speicher-
bereichsabfrage in einen Schnappschuss (siehe Abschnitt "Schnappschüsse"
ODX-LINK V7.2 - Benutzerhandbuch
3. Klicken Sie ReadDTCs.
4. Der Inhalt des Fehlerspeichers wird periodisch abgefragt und ange-
zeigt.
5. Klicken Sie STOP um die periodische Abfrage zu beenden.
1. Klicken Sie ClearDTCs.
Der Service zum Löschen des Fehlerspeichers wird an das Steu-
ergerät gesandt. Eine positive oder negative Antwort des Steu-
ergerätes wird angezeigt. Eine positive Antwort des Steuergerätes
wird angezeigt. Eine positive Antwort zeigt an, dass der Feh-
lerspeicher gelöscht wurde.
7 ODX-LINK Menüs und Funktionen
80
