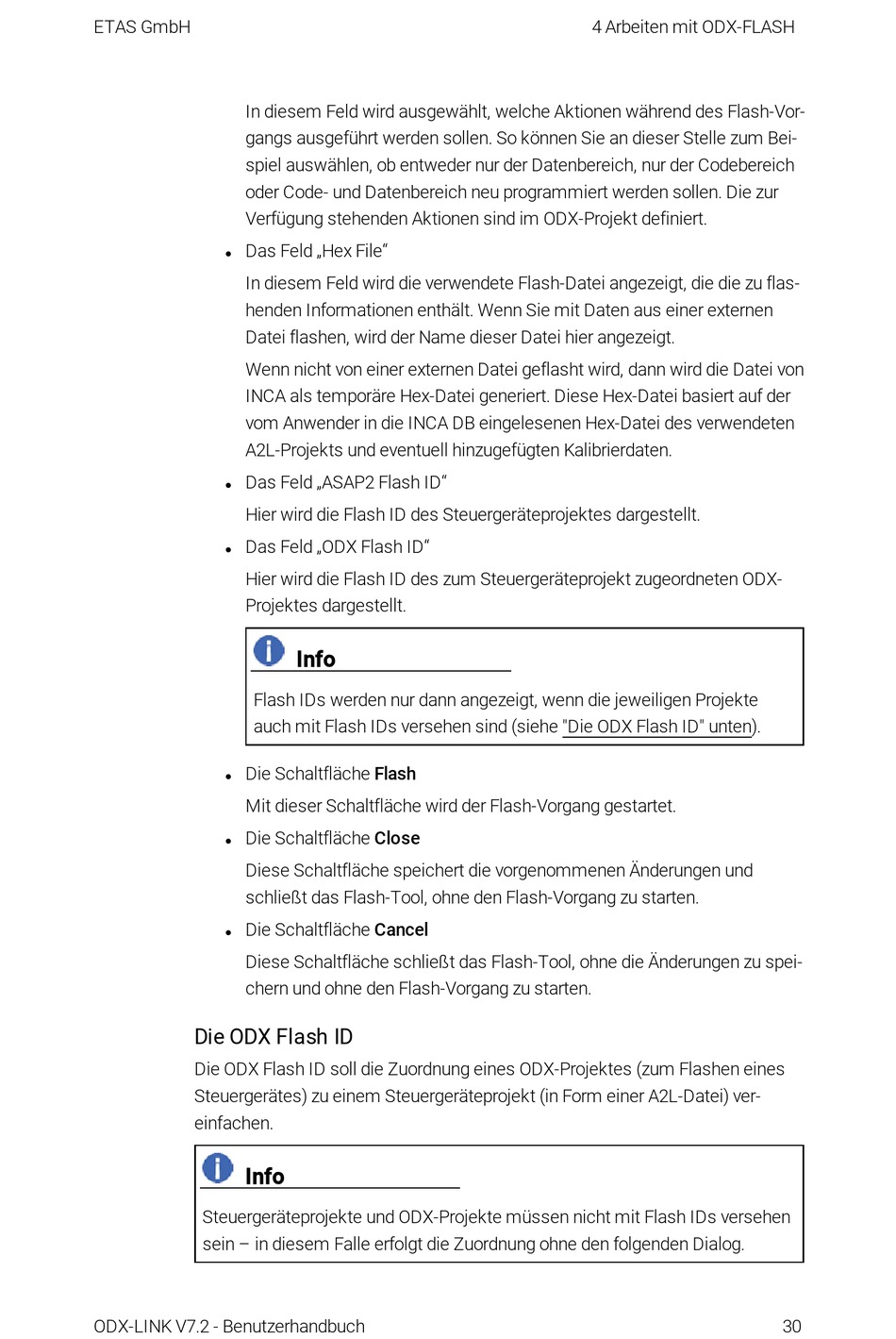

ETAS ODX-LINK V7.2 Benutzerhandbuch Seite 30

ETAS GmbH
In diesem Feld wird ausgewählt, welche Aktionen während des Flash-Vor-
gangs ausgeführt werden sollen. So können Sie an dieser Stelle zum Bei-
spiel auswählen, ob entweder nur der Datenbereich, nur der Codebereich
oder Code- und Datenbereich neu programmiert werden sollen. Die zur
Verfügung stehenden Aktionen sind im ODX-Projekt definiert.
Das Feld „Hex File"
l
In diesem Feld wird die verwendete Flash-Datei angezeigt, die die zu flas-
henden Informationen enthält. Wenn Sie mit Daten aus einer externen
Datei flashen, wird der Name dieser Datei hier angezeigt.
Wenn nicht von einer externen Datei geflasht wird, dann wird die Datei von
INCA als temporäre Hex-Datei generiert. Diese Hex-Datei basiert auf der
vom Anwender in die INCA DB eingelesenen Hex-Datei des verwendeten
A2L-Projekts und eventuell hinzugefügten Kalibrierdaten.
Das Feld „ASAP2 Flash ID"
l
Hier wird die Flash ID des Steuergeräteprojektes dargestellt.
Das Feld „ODX Flash ID"
l
Hier wird die Flash ID des zum Steuergeräteprojekt zugeordneten ODX-
Projektes dargestellt.
Info
Flash IDs werden nur dann angezeigt, wenn die jeweiligen Projekte
auch mit Flash IDs versehen sind (siehe "Die ODX Flash ID" unten).
Die Schaltfläche Flash
l
Mit dieser Schaltfläche wird der Flash-Vorgang gestartet.
Die Schaltfläche Close
l
Diese Schaltfläche speichert die vorgenommenen Änderungen und
schließt das Flash-Tool, ohne den Flash-Vorgang zu starten.
Die Schaltfläche Cancel
l
Diese Schaltfläche schließt das Flash-Tool, ohne die Änderungen zu spei-
chern und ohne den Flash-Vorgang zu starten.
Die ODX Flash ID
Die ODX Flash ID soll die Zuordnung eines ODX-Projektes (zum Flashen eines
Steuergerätes) zu einem Steuergeräteprojekt (in Form einer A2L-Datei) ver-
einfachen.
Info
Steuergeräteprojekte und ODX-Projekte müssen nicht mit Flash IDs versehen
sein – in diesem Falle erfolgt die Zuordnung ohne den folgenden Dialog.
