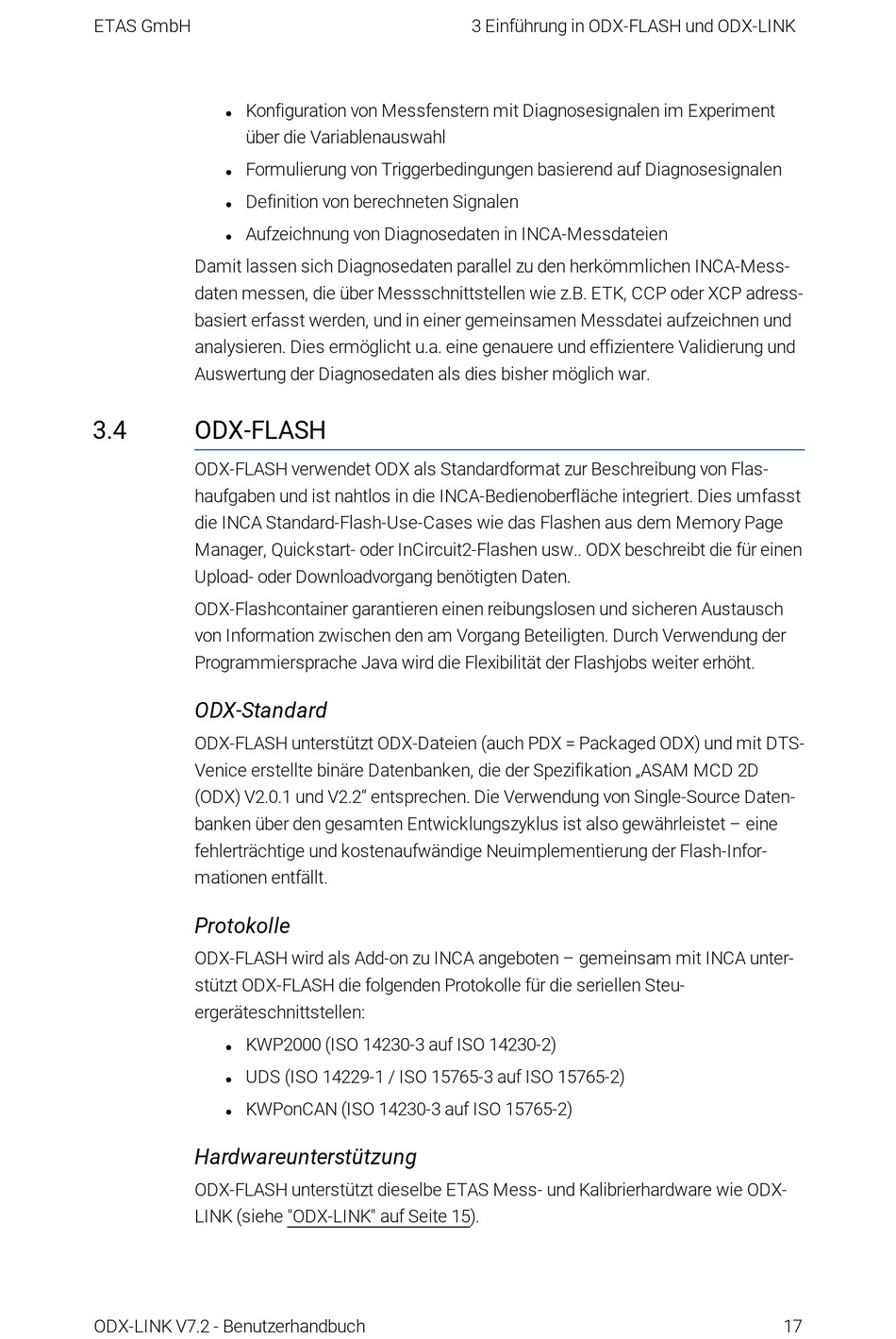

Konfiguration von Messfenstern mit Diagnosesignalen im Experiment
l
über die Variablenauswahl
Formulierung von Triggerbedingungen basierend auf Diagnosesignalen
l
Definition von berechneten Signalen
l
Aufzeichnung von Diagnosedaten in INCA-Messdateien
l
Damit lassen sich Diagnosedaten parallel zu den herkömmlichen INCA-Mess-
daten messen, die über Messschnittstellen wie z.B. ETK, CCP oder XCP adress-
basiert erfasst werden, und in einer gemeinsamen Messdatei aufzeichnen und
analysieren. Dies ermöglicht u.a. eine genauere und effizientere Validierung und
Auswertung der Diagnosedaten als dies bisher möglich war.
3.4

ODX-FLASH

ODX-FLASH verwendet ODX als Standardformat zur Beschreibung von Flas-
haufgaben und ist nahtlos in die INCA-Bedienoberfläche integriert. Dies umfasst
die INCA Standard-Flash-Use-Cases wie das Flashen aus dem Memory Page
Manager, Quickstart- oder InCircuit2-Flashen usw.. ODX beschreibt die für einen
Upload- oder Downloadvorgang benötigten Daten.
ODX-Flashcontainer garantieren einen reibungslosen und sicheren Austausch
von Information zwischen den am Vorgang Beteiligten. Durch Verwendung der
Programmiersprache Java wird die Flexibilität der Flashjobs weiter erhöht.
ODX-Standard
ODX-FLASH unterstützt ODX-Dateien (auch PDX = Packaged ODX) und mit DTS-
Venice erstellte binäre Datenbanken, die der Spezifikation „ASAM MCD 2D
(ODX) V2.0.1 und V2.2" entsprechen. Die Verwendung von Single-Source Daten-
banken über den gesamten Entwicklungszyklus ist also gewährleistet – eine
fehlerträchtige und kostenaufwändige Neuimplementierung der Flash-Infor-
mationen entfällt.
Protokolle
ODX-FLASH wird als Add-on zu INCA angeboten – gemeinsam mit INCA unter-
stützt ODX-FLASH die folgenden Protokolle für die seriellen Steu-
ergeräteschnittstellen:
KWP2000 (ISO 14230-3 auf ISO 14230-2)
l
UDS (ISO 14229-1 / ISO 15765-3 auf ISO 15765-2)
l
KWPonCAN (ISO 14230-3 auf ISO 15765-2)
l
Hardwareunterstützung
ODX-FLASH unterstützt dieselbe ETAS Mess- und Kalibrierhardware wie ODX-
LINK (siehe "ODX-LINK" auf Seite 15).
