8.8

Diagnosesignale im Experiment verwenden

In dieser Übung lernen Sie, wie Diagnosesignale in einem Experiment verwendet
werden können.
Die Diagnosesignale werden im Variablenauswahldialog ausgewählt, im Expe-
riment in Messfenstern angezeigt; es wird eine Messung aufgezeichnet und im
MDA betrachtet. Sie verwenden dazu die Ergebnisse aus der Übung "Arbeiten

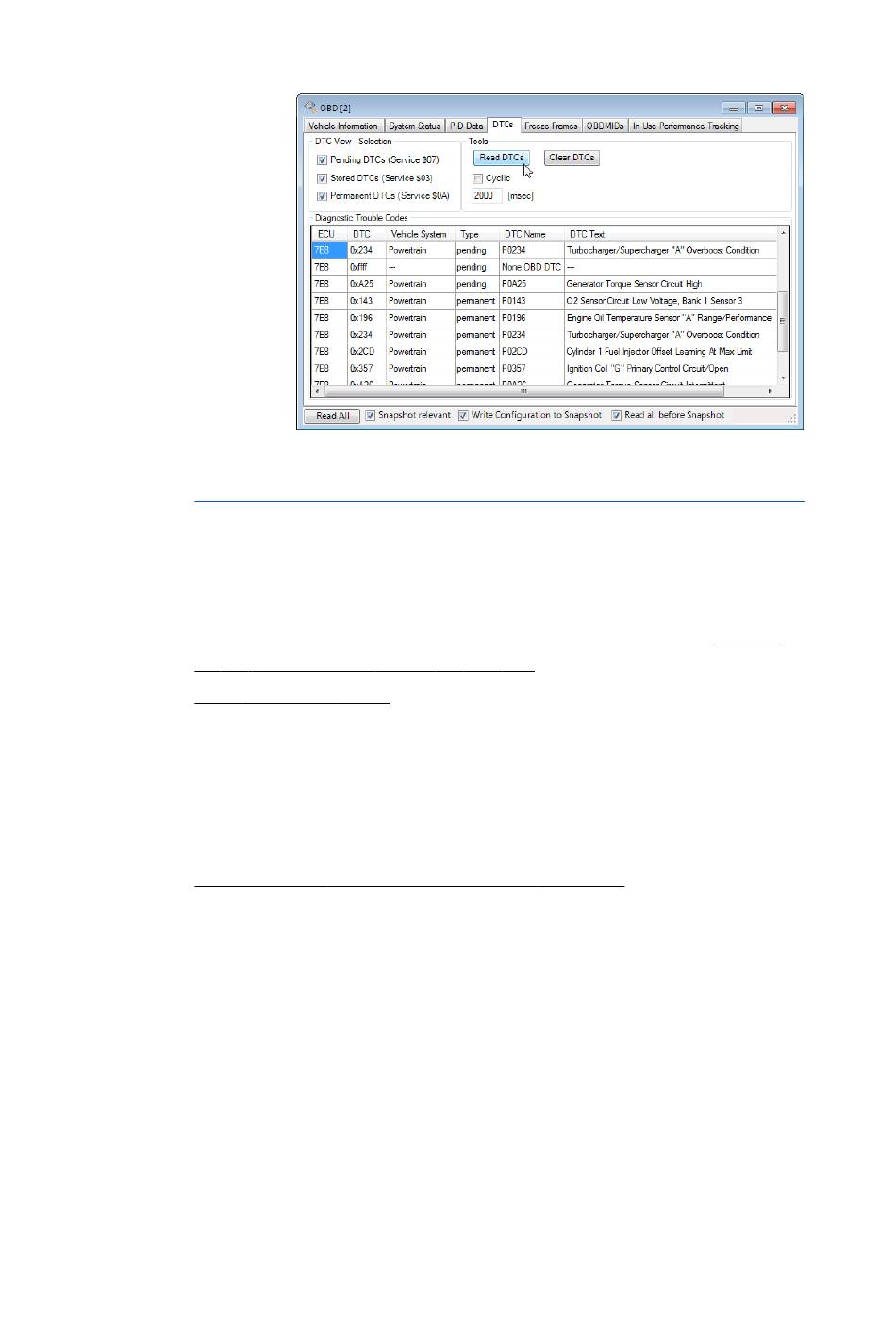

mit der Benutzeransicht „OBD"" auf Seite 144.
INCA-Experiment öffnen
Diagnosesignale im Variablenauswahldialog auswählen
ODX-LINK V7.2 - Benutzerhandbuch
1. Öffnen Sie den Ordner „ODXTutorial".
2. Doppelklicken Sie die Arbeitsumgebung „Lesson1".
Das INCA-Experiment wird geöffnet. Im nächsten Schritt wählen
Sie Diagnosesignale im Variablenauswahldialog aus und weisen
sie verschiedenen Messfenstern zu.
1. Wählen Sie Variablen → Variablenauswahl.
Der Variablenauswahldialog wird geöffnet.
2. Wählen Sie die Quelle
ODX test device:1#7E8#Diagnostics
und öffnen Sie die Baumstruktur.
3. Wählen Sie unter Gruppen die Gruppe Mode7_DTCs.
Die Diagnosesignale der Gruppe Mode7_DTCs werden angezeigt.
4. Wählen Sie die Diagnosesignale pendingDTC_01- pendingDTC_04.
8 ODX-LINK Tutorial
148
