Hex Service

Im Fenster Hex Service senden Sie beliebige Daten über eine der definierten
Schnittstellen zum Steuergerät. Sie wählen die Diagnosedatenbank für jedes
definierte ECU aus.
Die Antwort des Steuergerätes wird in hexadezimaler Form angezeigt.
Die von Ihnen eingegebenen Daten werden in einer Historie gespeichert. Sie kön-
nen einmal eingegebene Daten innerhalb einer Sitzung beliebig oft wieder ver-
wenden.
Hex Service ausführen
ODX-LINK V7.2 - Benutzerhandbuch
Info
Nach der Installation ist dieser Funktion der Service „[1A] rea-
dECUIdentification" aus dem KWP2000-Protokoll zugeordnet
(falls dieser Service in der Diagnosedatenbank enthalten ist). Sie
können dieser Funktion jedoch beliebige Services aus ODX zuord-
nen.
1. Wählen Sie ODX → Benutzeransichten → HexService.

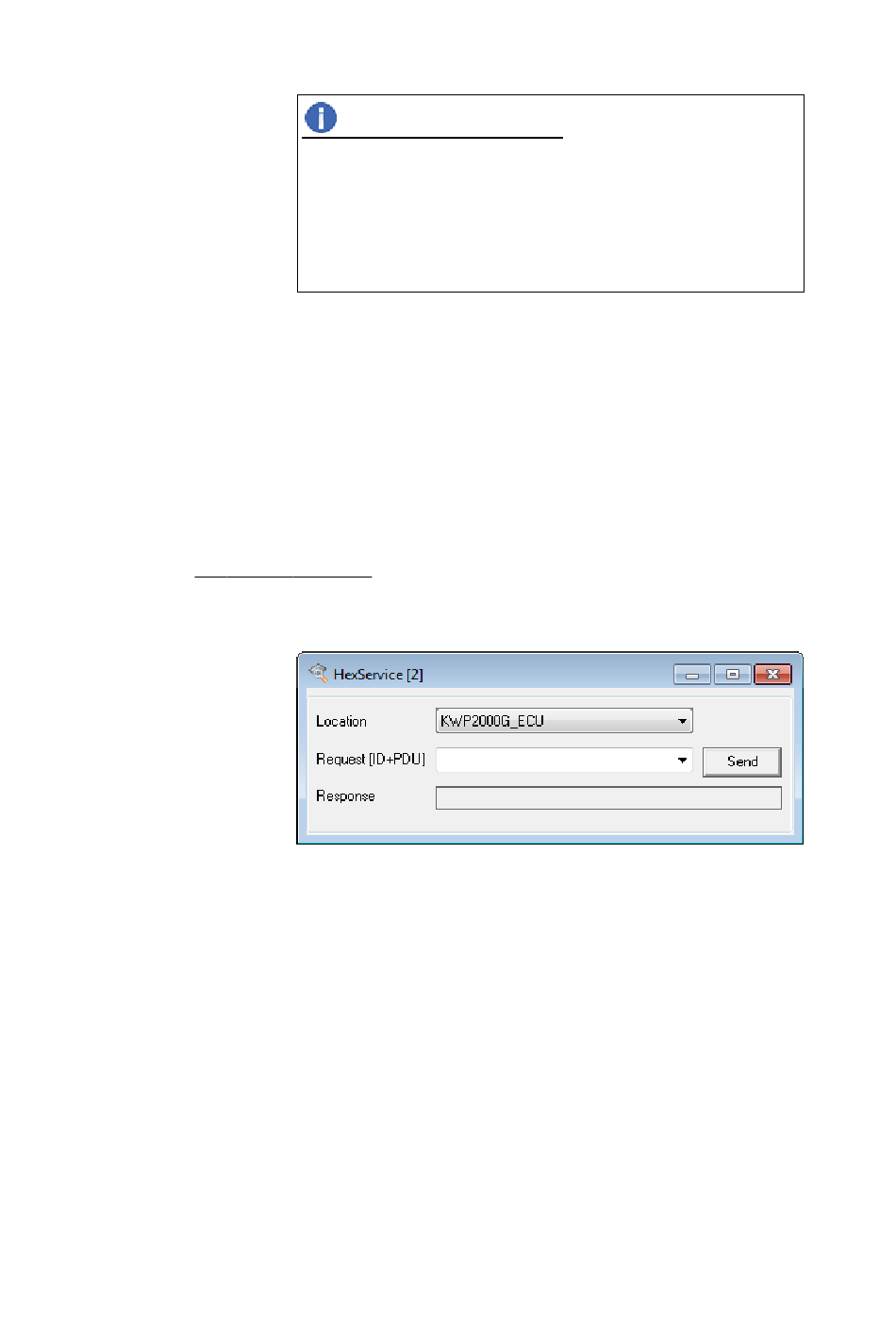

Das Dialogfenster zur Spezifikation der Anfrage wird angezeigt.
2. Wählen Sie im Feld „Location" einen der verfügbaren Logical Links
aus.
3. Tragen Sie in das Feld „Request" in hexadezimaler Darstellung die
Daten (Service ID und PDU) für die Anfrage ein, die an das Steu-
ergerät gesandt werden soll.
oder
Wählen Sie aus der Auswahlliste des Feldes „Request" einen beste-
henden Eintrag aus.
4. Klicken Sie Send.
