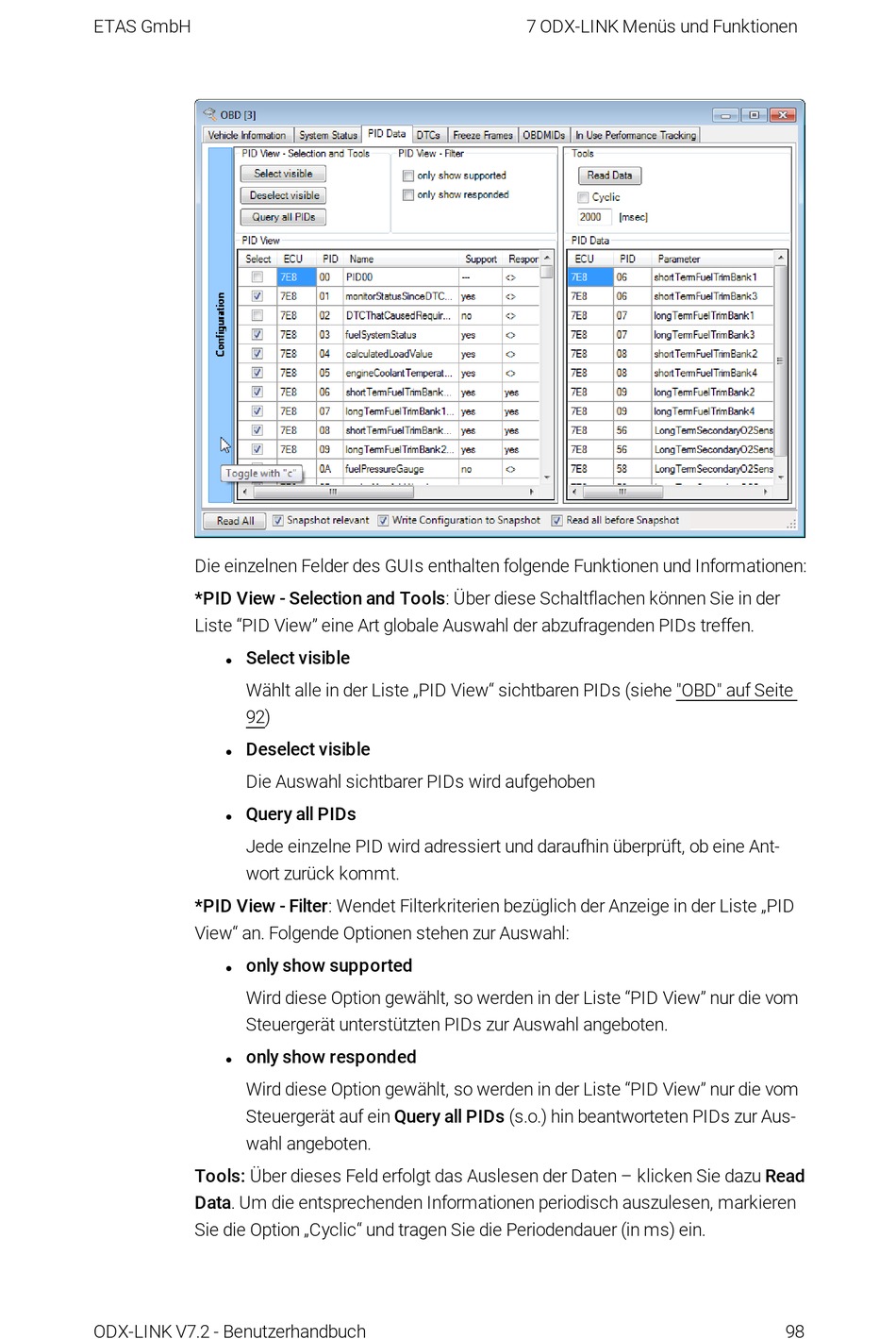

Die einzelnen Felder des GUIs enthalten folgende Funktionen und Informationen:
*PID View - Selection and Tools: Über diese Schaltflachen können Sie in der
Liste "PID View" eine Art globale Auswahl der abzufragenden PIDs treffen.
Select visible
l
Wählt alle in der Liste „PID View" sichtbaren PIDs (siehe "OBD" auf Seite
92)
Deselect visible
l
Die Auswahl sichtbarer PIDs wird aufgehoben
Query all PIDs
l
Jede einzelne PID wird adressiert und daraufhin überprüft, ob eine Ant-
wort zurück kommt.
*PID View - Filter: Wendet Filterkriterien bezüglich der Anzeige in der Liste „PID
View" an. Folgende Optionen stehen zur Auswahl:
only show supported
l
Wird diese Option gewählt, so werden in der Liste "PID View" nur die vom
Steuergerät unterstützten PIDs zur Auswahl angeboten.
only show responded
l
Wird diese Option gewählt, so werden in der Liste "PID View" nur die vom
Steuergerät auf ein Query all PIDs (s.o.) hin beantworteten PIDs zur Aus-
wahl angeboten.
Tools: Über dieses Feld erfolgt das Auslesen der Daten – klicken Sie dazu Read
Data. Um die entsprechenden Informationen periodisch auszulesen, markieren
Sie die Option „Cyclic" und tragen Sie die Periodendauer (in ms) ein.
