Betrieb
6.2
Die RS422-Schnittstelle kann sowohl zur Konfiguration als auch zur permanenten Datenüber tragung auch
über größere Entfernungen genutzt werden. Sie gilt als störsichere, industrietaugliche Schnittstelle. Bei Ver-
wendung von paarweise verdrilltem Kabel lassen sich Distanzen bis zu 1200 m realisieren.
Eigenschaften:
- Maximale Eingangs spannung RX+, RX- = ±14 V
- Ausgangs spannung TX ±2 V, differentiell an 2 x 50 W Last

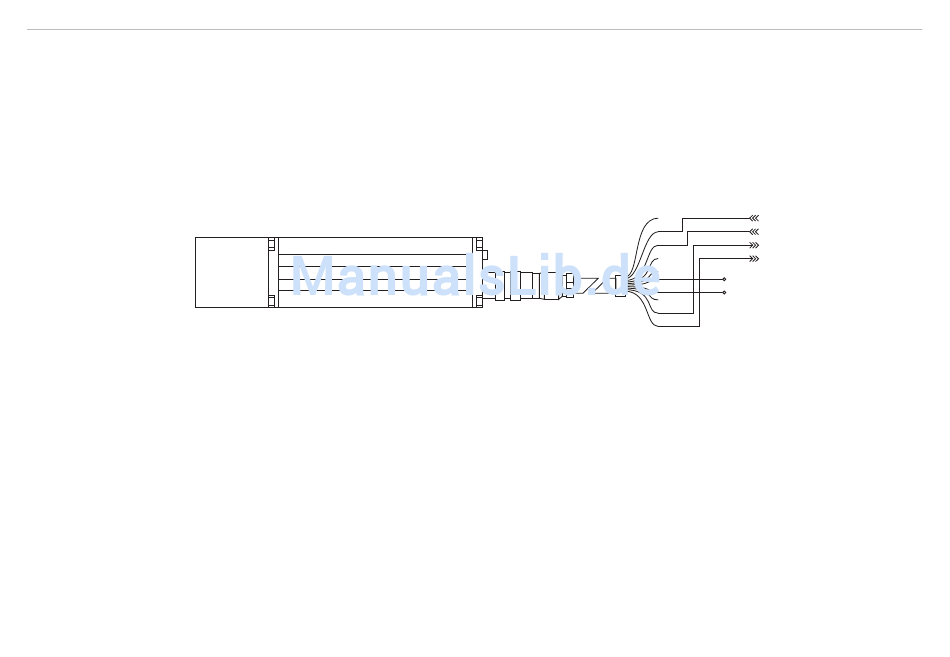

Abb. 12 Beschaltung RS422
i
optoNCDT ILR 1181 / 1182
RS422
In industriellen Anwendungen sind RS422 Schnittstellen weit verbreitet. Verwenden Sie einen geeigne-
ten USB TO RS422 Konverter oder eine RS422-Schnittstellenkarte, falls Ihr PC/Notebook nur mit USB-
Schnittstellen ausgestattet ist.
<<RX+
<<RX -
we ß
TX ->>
braun
TX+>>
U
rot
V
rot/blau
GND
grau
rosa
Seite 22
