Installation und Montage
weiß
braun
violett

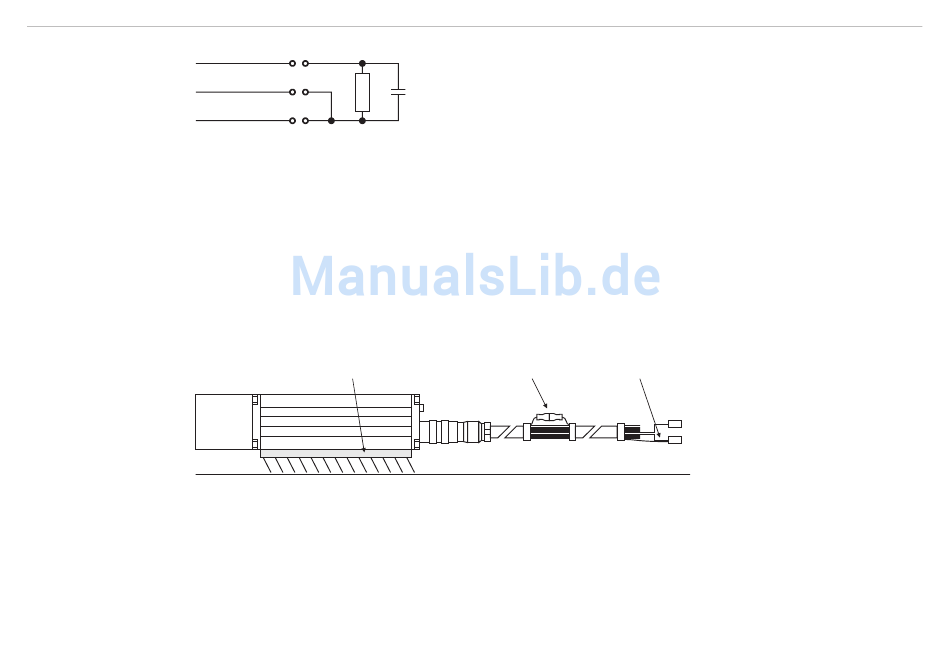

Abb. 7 Empfohlene Abschlussschaltung bei offener RS232-Schnittstelle
5.3.2
Verlängerung und Terminierung nach Norm.
Für eine korrekte Schirmung sind drei wesentliche Punkte zu beachten:
1
2
3
Abb. 8 Korrekte Schirmung des ILR 1181/1182
optoNCDT ILR 1181 / 1182
TxD
RxD
Masse
3 kOhm 2,2 nF
ILR 1182-30
Für den Einbau in Fahrzeuge: Wenn der Befestigungspunkt und das Bezugspotential (GND oder „-")
gleiche Potentiale haben, kann es notwendig sein, das Sensor-Gehäuse elektrisch zu isolieren, um Mas-
seschleifen zu vermeiden.
Verwenden Sie geschirmte Kabel. Der Kabelschirm muss gleichfalls verlängert werden.
Klemmen Sie den Schirm am Kabelende auf die Masse der Versorgungsspannung.
1
2
GND
3
U
v
GND
