Betrieb
I
out

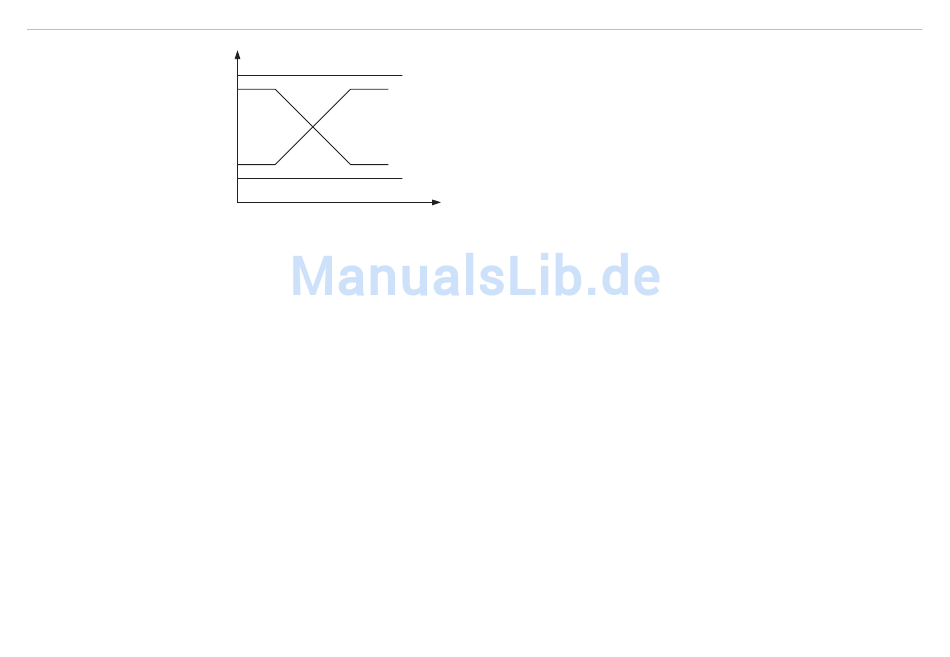

Abb. 16 Verlauf des Ausgangsstroms bei RE > RB und RE < RB
Beispiele:
Der Abstand eines sich bewegenden Objektes soll in einem Bereich von 2 m bis 6 m gemessen werden. Bei
einem Abstand von 2 m soll der Sensor 4 mA ausgeben. Nachfolgend finden Sie die Parameter RB und RE in
Abhängigkeit von SF:
- RB2 / RE6 / SF1
Der Abstand eines sich bewegenden Objektes soll in einem Bereich von 1 m bis 21 m gemessen werden. Bei
einem Abstand von 1 m soll der Sensor 20 mA ausgeben. Nachfolgend finden Sie die Parameter RB und RE
in Abhängigkeit von SF:
- RB21000 / RE1000 / SF1000
optoNCDT ILR 1181 / 1182
[mA]
21
20
RB>RE
RB<RE
4
3
0
SE=2
SE=1
Dist.
Seite 26
