Betrieb
6.1
Die RS232-Schnittstelle ist ursprünglich als eine reine PC-Schnittstelle entstanden. Sie hat sich als Standard
für die serielle Datenübertragung über kurze Distanzen etabliert. Über längere Distanzen ist sie störanfällig,
vor allem in Umgebung von hohen elektromagnetischen Störstrahlungen. Sie sollte deshalb lediglich zur
Konfiguration des Sensors genutzt werden.
Parameter
- Baudrate: 9,6 kBaud (2,4 / 4,8 / 19,2 / 38,4)
- Datenbits: 8
- Parität: keine
Eigenschaften:
- Maximale Eingangs spannung RxD = ±25 V
- Ausgangs spannung TxD = 5 V

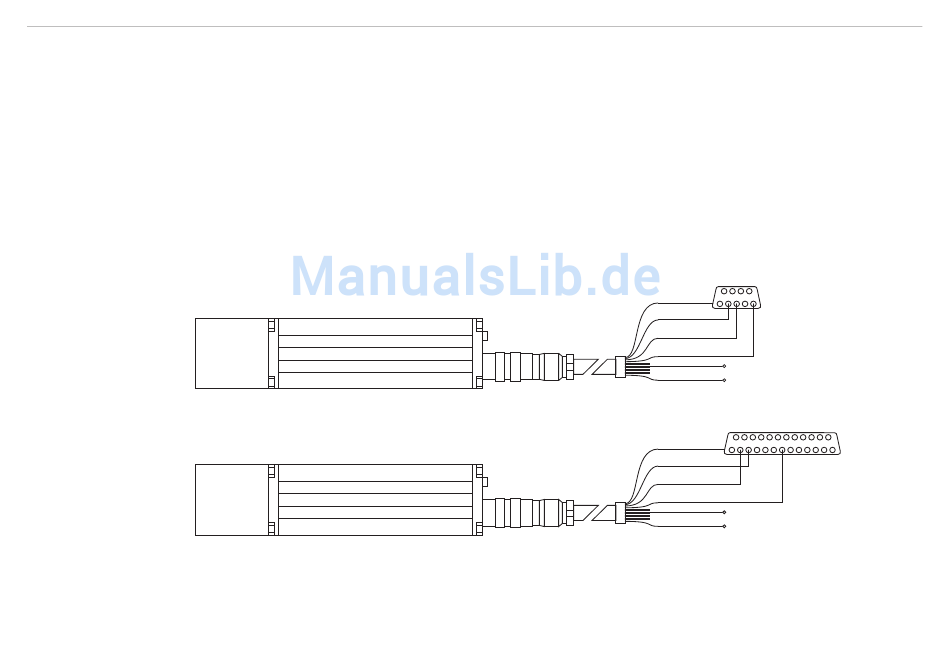

Abb. 10 Beschaltung RS232 an 9-pol. Sub-D-Kabelbuchse
Abb. 11 Beschaltung RS232 an 25-pol. Sub-D-Kabelbuchse
i
optoNCDT ILR 1181 / 1182
RS232
In industriellen Anwendungen ist die RS232-Schnittstelle weit verbreitet. Verwenden Sie einen geeigne-
ten USB TO RS232 Konverter, falls Ihr PC/Notebook nur mit USB-Schnittstellen ausgestattet ist.
- Start/Stopbit: 1
- Handshake: Nein
- Protokoll: ASCII
Schirmung
TxD>>
2
weiß
<<RxD
braun
GND
violett
U
rot
rot/blau
GND
Schirmung
TxD >>
weiß
<<RxD
braun
GND
violett
U
rot
rot/blau
GND
3
5
V
2
3
7
V
