Installation und Montage

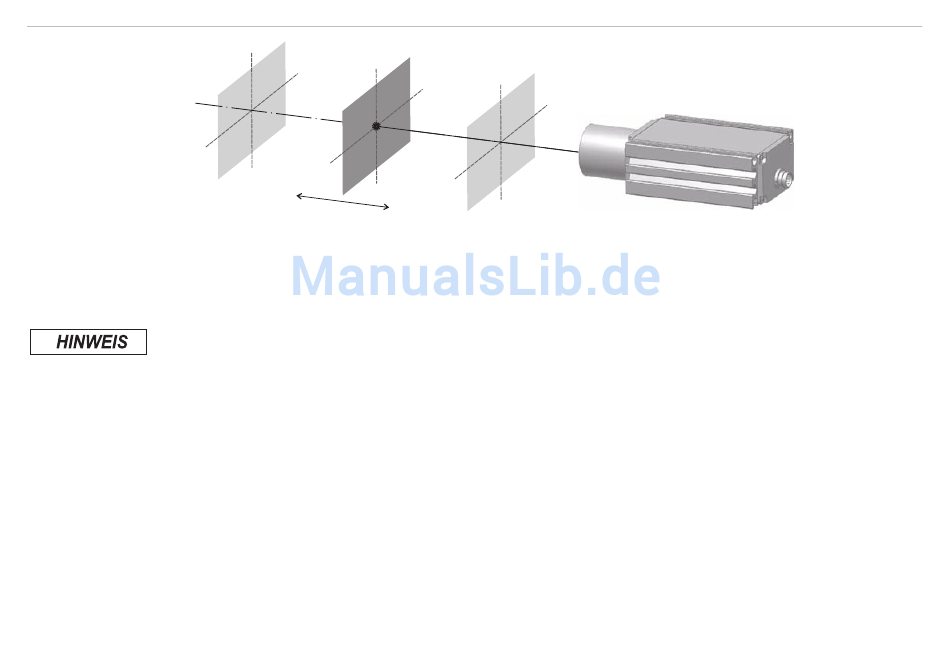

Abb. 5 Ausrichtung des Sensors auf Reflektorfolie
5.3
Der Steckverbinder-Anschluss befindet sich auf der Rückseite des Sensors. Es handelt sich dabei um einen
12-poligen, zum Gehäuse nach IP 65 abgedichteten Rundsteck verbinder (Flanschstecker) der Serie 723 der
Firma Binder.
Der Einsatz dieses Steckverbinders garantiert eine optimale Schirmung sowie eine hohe IP-Schutzart. Als Ge-
genstück benötigen Sie eine entsprechende Kabelbuchse mit Schirmring, erhältlich als optionales Zubehör.
Vermeiden Sie freilie-
gende Kabelenden.
Optional erhältlich sind verschiedene konfektionierte Kabel PC11x mit offenen Enden.
Sie verhindern damit
Die optional erhältlichen Versorgungs-/Ausgangskabel PC11x besitzen folgende Biegeradien:
Kurzschlüsse.
- 47 mm (einmalig),
Beschalten von Aus-
- 116 mm (ständig).
gängen mit Eingangs-
signalen kann den
Sensor beschädigen!
optoNCDT ILR 1181 / 1182
r
k t o
f l e
r
k t o
R e
f l e
R e
Elektrische Anschlüsse
r
k t o
f l e
R e
Seite 17
