Siemens SIRIUS 3RW55 Gerätehandbuch Seite 332

Schaltungsbeispiele
A.3 Spezielle Applikationen

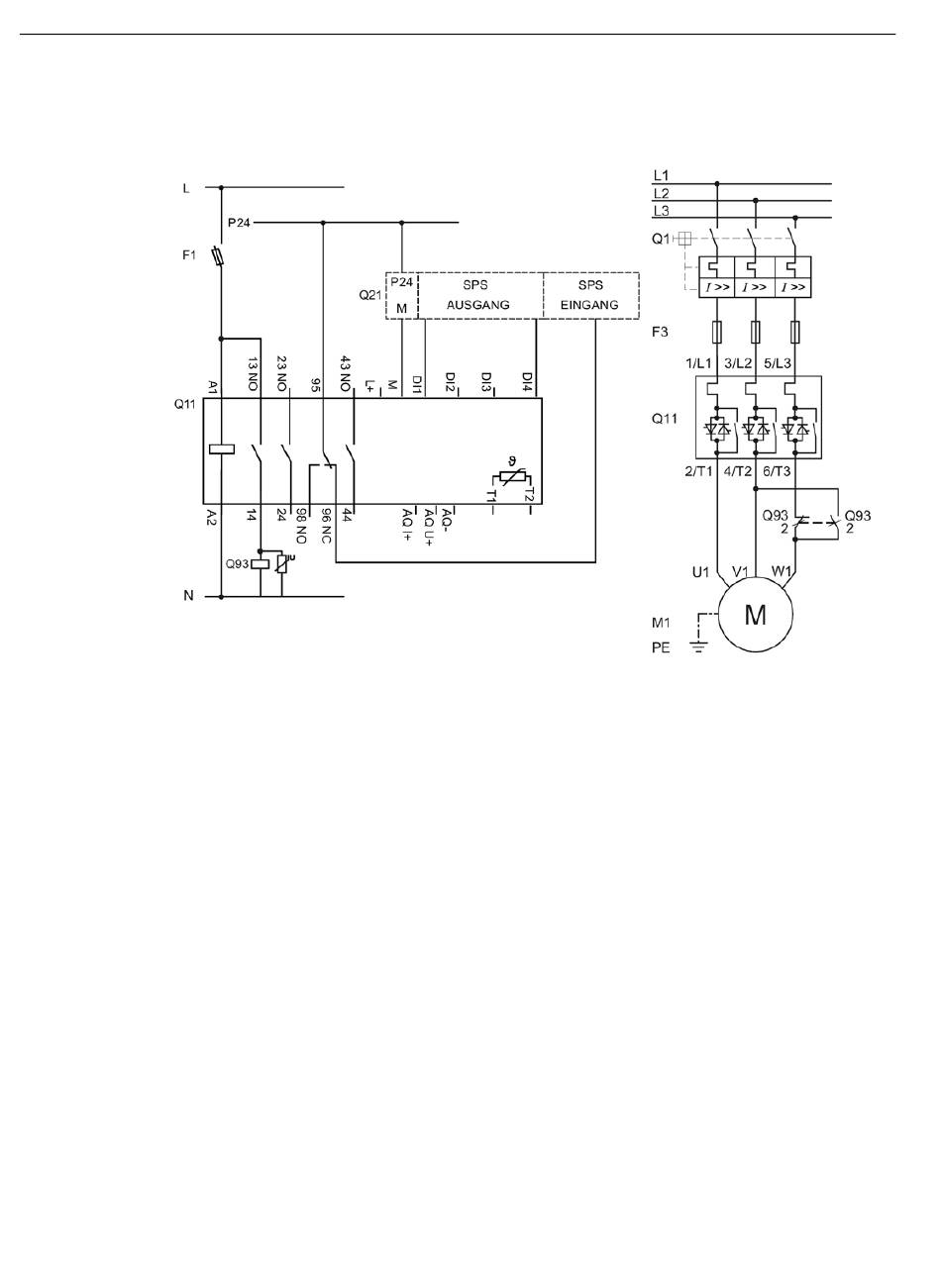

Verdrahtung bei Sanftstarter 3RW55 in Standard-Schaltung und Auslauffunktion DC-Bremsen mit
einem Bremsschütz
F1
F3
Q1
Q11
Q21
Q93
M1
PE
332
Sicherung
Sicherung
Leistungsschalter
Sanftstarter 3RW55
SPS
Bremsschütz
Motor
Schutzleiter
Sanftstarter SIRIUS 3RW55 und 3RW55 Failsafe
Gerätehandbuch, 11/2019, A5E35630887001A/RS-AD/004
