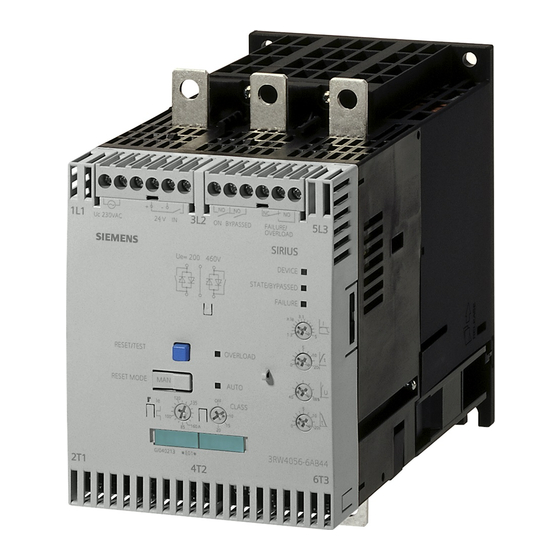

Siemens SIRIUS 3RW40 Betriebsanleitung

SIRIUS Sanftstarter
Sicherheits- und Inbetriebnahmehinweise für explosionsgefährdete Bereiche
Ergänzung zur Betriebsanleitung
Inhalt
In dieser Ergänzung zur 3RW40-Betriebsanleitung erhalten Sie
Sicherheits- und Inbetriebnahmehinweise für explosionsgefähr-
dete Bereiche. Diese müssen Sie unbedingt beachten, wenn Sie
Motoren in explosionsgefährdeten Bereichen
schützen müssen.
Zielgruppen
Diese Ergänzung richtet sich an folgende Zielgruppen:
• Planer und Projektierer
• Inbetriebsetzer
• Wartungs- und Servicepersonal
Hinweise und Normen
Die erhöhte Gefahr in explosionsgefährdeten Bereichen ver-
langt die sorgfältige Beachtung folgender Hinweise und Nor-
men:
• EN 60079-14 / VDE 0165 für elektrische Betriebsmittel für gas-
explosionsgefährdete Bereiche
• EN 50281-1-2 für elektrische Betriebsmittel für staubexplosions-
gefährdete Bereiche
Alle 3RW40-Geräte sind zugelassen unter der Gerätegruppe II,
Kategorie (2) im Bereich "GD" (Bereiche, in denen explosionsfä-
hige Gas-, Dampf-, Nebel-, Luft-Gemische sowie brennbarer
Staub vorhanden sind):
BVS 05 ATEX F 002
WARNUNG
!
Alle Arbeiten zum Anschluss, zur Inbetriebnahme und Instand-
haltung sind von qualifiziertem und verantwortlichem Fach-
personal auszuführen. Unsachgemäßes Verhalten kann
schwere Personen- und Sachschäden verursachen.
Aufstellung und Inbetriebnahme
Für die Aufstellung und Inbetriebnahme der Sanftstarter beach-
ten Sie folgende, den Geräten beiliegende Betriebsanleitungen:
• 3RW40 5 und 3RW40 7,
Bestell-Nr. 3ZX1012-0RW40-1AA1
• 3RW402, 3RW403 und 3RW404,
Bestell-Nr. 3ZX1012-0RW40-2DA1.
Verdrahten Sie den Fehlerausgang 95 96 auf ein vorgelagertes
Schaltgerät so, dass im Fehlerfall durch dieses Schaltgerät der
Abzweig abgeschaltet wird (siehe Bild 2 und 3).
Kurzschlussschutz
Der Kurzschlussschutz muss von getrennt angeordneten
Überstrom-Schutzorganen übernommen werden.
Leitungsschutz
Vermeiden Sie unzulässig hohe Oberflächentemperaturen der
Kabel und Leitungen durch entsprechende Dimensionierung der
Querschnitte. Wählen Sie – insbesondere bei CLASS 20 –
einen ausreichenden Kabelquerschnitt.
GWA 4NEB 535 2192-10 DS 02
II (2) GD
Bestell-Nr.: 3ZX1012-0RW40-1CA1
Bemessungsbetriebsstrom des Motors einstellen
Stellen Sie den 3RW40 auf den Bemessungsbetriebsstrom I
des Motors ein (gemäß Typenschild oder
Baumusterprüfbescheinigung des Motors).
ACHTUNG
Beachten Sie die Auslöseklasse bzw. die Auslösekennlinie
des 3RW40. Wählen Sie die Auslöseklasse so, dass der Motor
auch bei blockiertem Läufer thermisch geschützt wird. Motor
und Leitungen müssen für die ausgewählte Auslöseklasse
ausgelegt sein.
Beispiel
Motor 500 V, 50 / 60 Hz, 110 kW, 156 A, Temperaturklasse T3,
T -Zeit = 11 s, I = 5,5 * I
E e

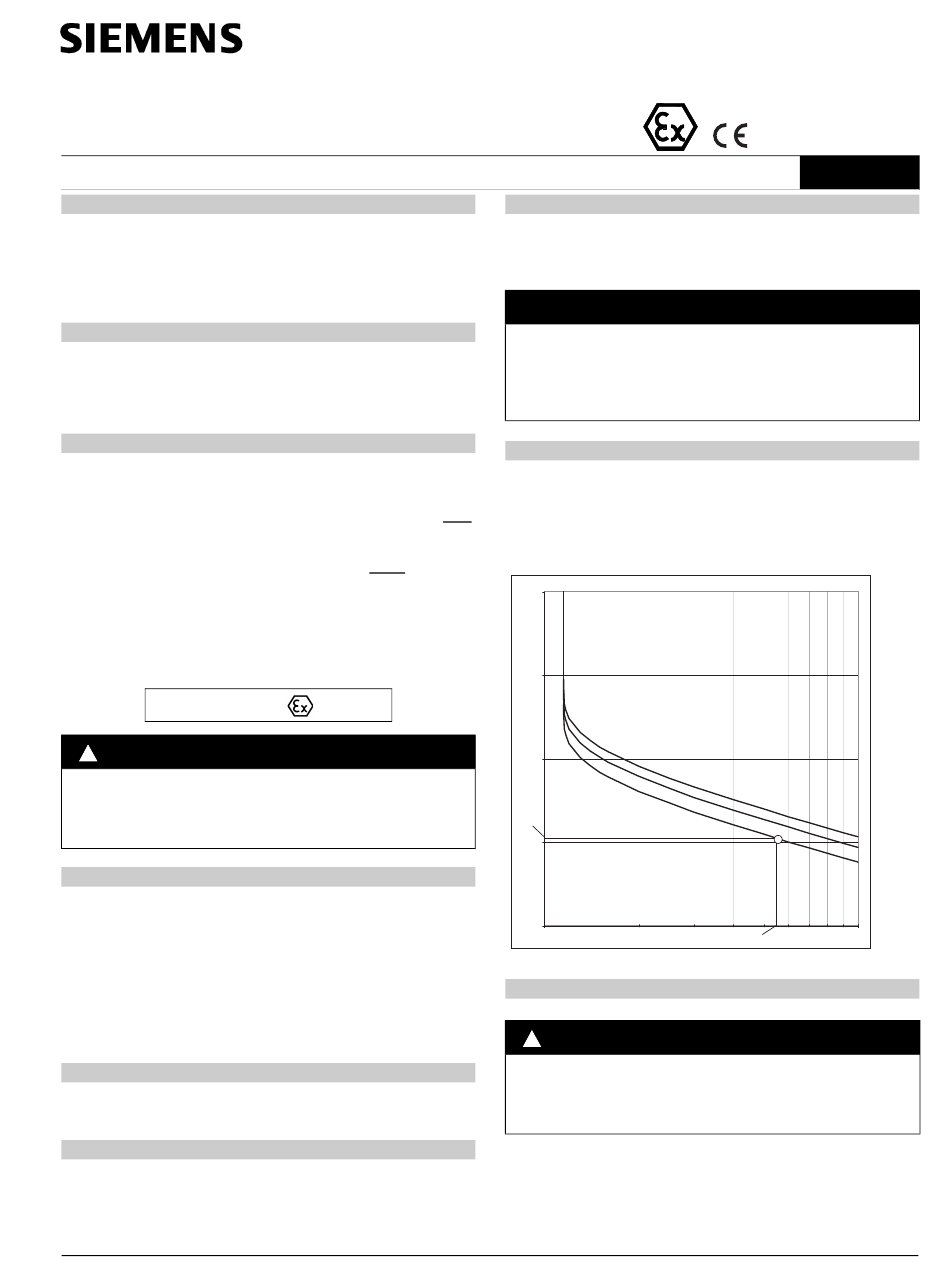

Bild 1: Abschaltbedingungen des EExe-Motors, ausgewählt
CLASS 10
10000
1000
100
T
= 11 s
E
10
1
1
Auslöseklasse einstellen
WARNUNG
!
Die Einstellung der Auslöseklasse auf "OFF" deaktiviert den
Motorschutz des Gerätes. Damit wird die EG-Baumusterprüf-
bescheinigung nach Richtlinie 94 / 9 / EG (ATEX 100A-Zertifi-
zierung) außer Kraft gesetzt.
3RW40
EN / IEC 60947-4-2
Deutsch
e
CLASS 20
CLASS 15
CLASS 10
I = 5,5*I
10
e
