de 8 | ACC 200 | Gerätebeschreibung
4.8.1

Vorderansicht

5 6 7
4
3
2

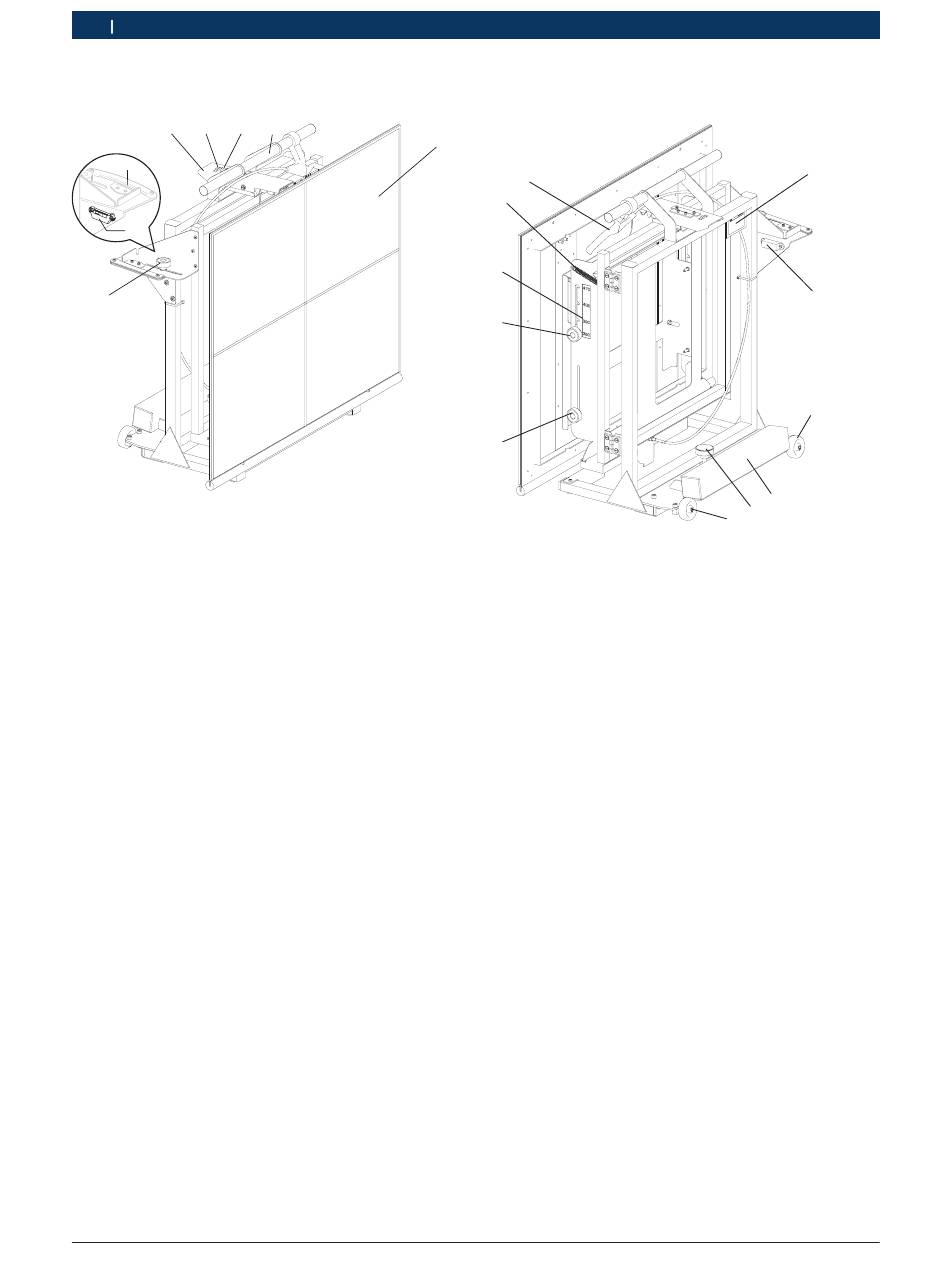

Abb. 3: Einstellgerät
1 Spiegel (montiert auf Grundgestell)
2 Feststellschraube, für horizontale Spiegelverstellung
3 Libelle zur Ausrichtung des Einstellgeräts
4 Skala für horizontale Spiegelverstellung
5 Kippvorrichtung für Spiegel und für Feineinstellung
6 Rändelmutter, für vertikale Spiegelverstellung
7 Skala für vertikale Spiegelverstellung
8 Handgriff
|
1 689 989 226 2019-07-24
8
1
4.8.2

Seitenansicht

10
9
8
7
6
Abb. 4: Seitenansicht Einstellgerät
1 Typenschild
2 Libelle zur Ausrichtung des Einstellgeräts
3 Räder zum Verschieben des Einstellgeräts auf der Laufschiene
4 Gegengewicht (verringert die Kippgefahr)
5 Rändelschraube für vertikale Verstellung des Einstellgeräts
6 Rändelschrauben für die Arretierung der Spiegeleinheit
7 Rändelschrauben für die Höhenverstellung und Arretierung des
Spiegels
8 Höhenverstellung der Spiegeleinheit mit Höhenangaben in mm
(Richtwert Abstand Boden – Mitte ACC-Sensor)
9 Zugfeder zum Sichern der Spiegeleinheit
10 Klemmhebel zum Lösen der Klemmvorrichtung
1
2
3
4
5
3
