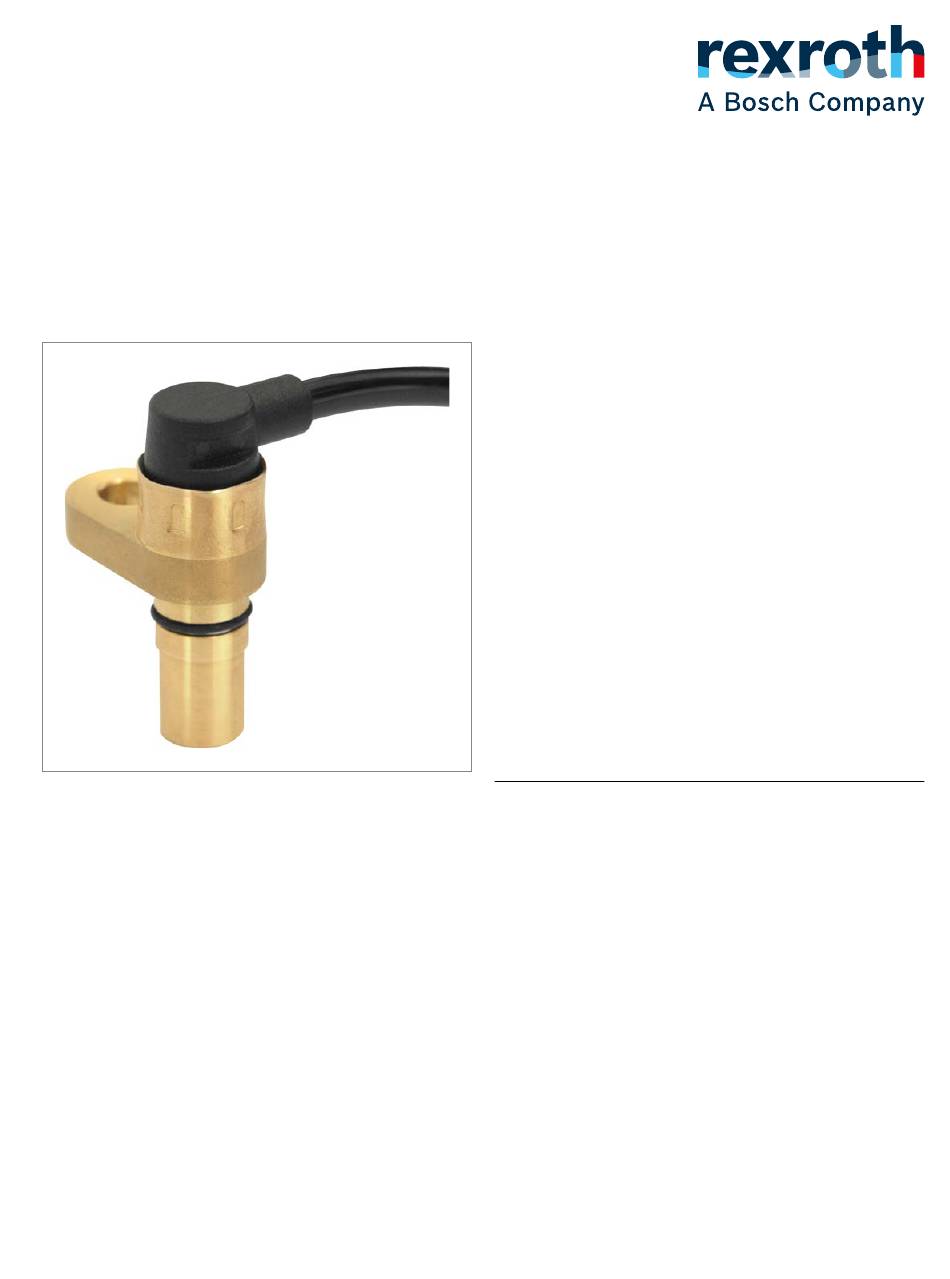

Drehzahlsensor
DSA
Merkmale
▶ Zwei Ausführungen
- Mit zwei Frequenzsignalen
- Mit Frequenzsignal und Drehrichtungssignal zum ein-
fachen Anschluss an Steuergeräte
▶ Diagnosemöglichkeiten in Kombination mit der Steuer-
geräteingangsbeschaltung
- Kabelbruch
- Kurzschluss
- Stillstanderkennung
▶ 12 V und 24 V Nennspannung
▶ Abdichtung für Drücke bis maximal 10 bar
▶ Kompakte Bauweise
▶ Robuste Bauweise durch Vollmetallgehäuse
▶ Einfache Installation ohne Einstellarbeiten
▶ Hall-Messprinzip
▶ Messbereich 0 ... 20 kHz
▶ Ausgangssignal Spannungs-Rechtecksignale
▶ Versorgungsspannung 8 ... 32 V
▶ Schutzart IP67 / IP69K
Inhalt
RD 95133/2020-09-01, Bosch Rexroth AG
2
6
7
8
9
10
14
26
27
