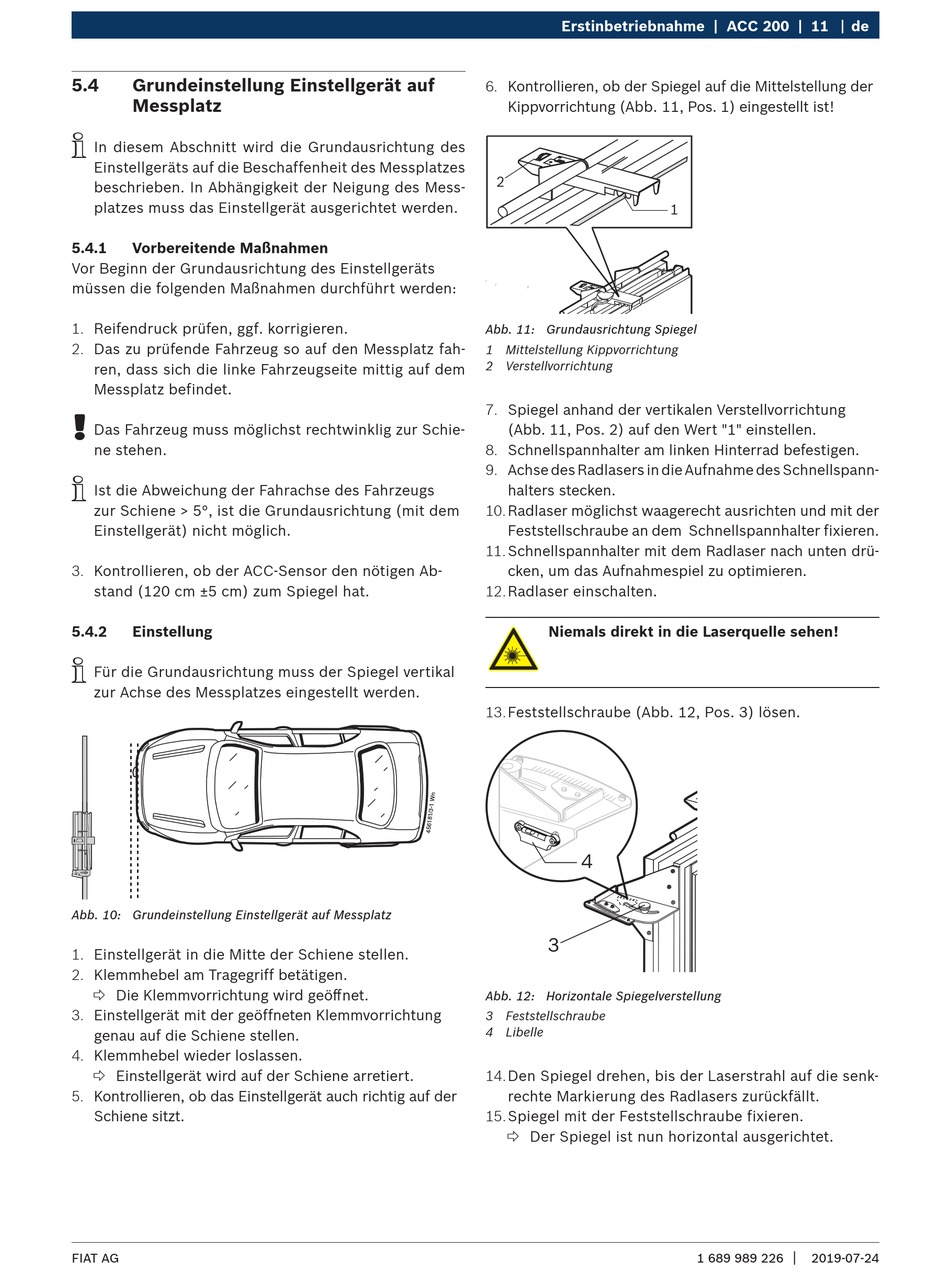

5.4 Grundeinstellung Einstellgerät auf
Messplatz
i
In diesem Abschnitt wird die Grundausrichtung des
Einstellgeräts auf die Beschaffenheit des Messplatzes
beschrieben. In Abhängigkeit der Neigung des Mess-
platzes muss das Einstellgerät ausgerichtet werden.
5.4.1 Vorbereitende Maßnahmen
Vor Beginn der Grundausrichtung des Einstellgeräts
müssen die folgenden Maßnahmen durchführt werden:
1. Reifendruck prüfen, ggf. korrigieren.
2. Das zu prüfende Fahrzeug so auf den Messplatz fah-
ren, dass sich die linke Fahrzeugseite mittig auf dem
Messplatz befindet.
!
Das Fahrzeug muss möglichst rechtwinklig zur Schie-
ne stehen.
i
Ist die Abweichung der Fahrachse des Fahrzeugs
zur Schiene > 5°, ist die Grundausrichtung (mit dem
Einstellgerät) nicht möglich.
3. Kontrollieren, ob der ACC-Sensor den nötigen Ab-
stand (120 cm ±5 cm) zum Spiegel hat.
5.4.2

Einstellung

i
Für die Grundausrichtung muss der Spiegel vertikal
zur Achse des Messplatzes eingestellt werden.
Abb. 10: Grundeinstellung Einstellgerät auf Messplatz
1. Einstellgerät in die Mitte der Schiene stellen.
2. Klemmhebel am Tragegriff betätigen.
 Die Klemmvorrichtung wird geöffnet.
3. Einstellgerät mit der geöffneten Klemmvorrichtung
genau auf die Schiene stellen.
4. Klemmhebel wieder loslassen.
 Einstellgerät wird auf der Schiene arretiert.
5. Kontrollieren, ob das Einstellgerät auch richtig auf der
Schiene sitzt.
FIAT AG
Erstinbetriebnahme | ACC 200 | 11
6. Kontrollieren, ob der Spiegel auf die Mittelstellung der
Kippvorrichtung (Abb. 11, Pos. 1) eingestellt ist!
2
Abb. 11: Grundausrichtung Spiegel
1 Mittelstellung Kippvorrichtung
2 Verstellvorrichtung
7. Spiegel anhand der vertikalen Verstell vorrichtung
(Abb. 11, Pos. 2) auf den Wert "1" einstellen.
8. Schnellspannhalter am linken Hinterrad befestigen.
9. Achse des Radlasers in die Aufnahme des Schnellspann-
halters stecken.
10. Radlaser möglichst waagerecht ausrichten und mit der
Feststellschraube an dem Schnellspannhalter fixieren.
11. Schnellspannhalter mit dem Radlaser nach unten drü-
cken, um das Aufnahmespiel zu optimieren.
12. Radlaser einschalten.
Niemals direkt in die Laserquelle sehen!
13. Feststellschraube (Abb. 12, Pos. 3) lösen.
4
3
Abb. 12: Horizontale Spiegelverstellung
3 Feststellschraube
4 Libelle
14. Den Spiegel drehen, bis der Laserstrahl auf die senk-
rechte Markierung des Radlasers zurückfällt.
15. Spiegel mit der Fest stellschraube fixieren.
 Der Spiegel ist nun horizontal ausgerichtet.
1
|
