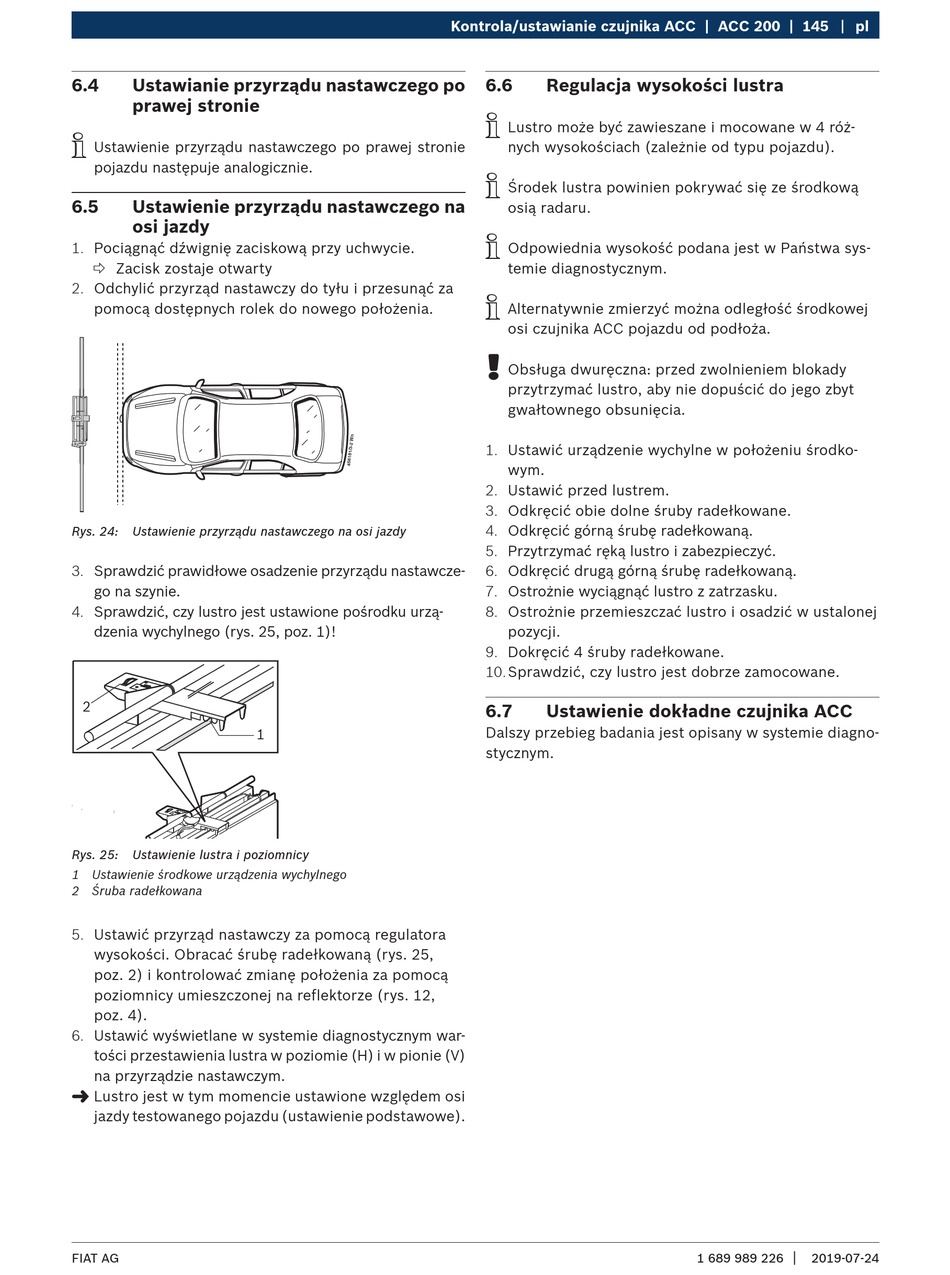

Bosch ACC 200 Originalbetriebsanleitung Seite 145

6.4 Ustawianie przyrządu nastawczego po
prawej stronie
i
Ustawienie przyrządu nastawczego po prawej stronie
pojazdu następuje analogicznie.
6.5 Ustawienie przyrządu nastawczego na
osi jazdy
1. Pociągnąć dźwignię zaciskową przy uchwycie.
 Zacisk zostaje otwarty
2. Odchylić przyrząd nastawczy do tyłu i przesunąć za
pomocą dostępnych rolek do nowego położenia.
Rys. 24: Ustawienie przyrządu nastawczego na osi jazdy
3. Sprawdzić prawidłowe osadzenie przyrządu nastawcze-
go na szynie.
4. Sprawdzić, czy lustro jest ustawione pośrodku urzą-
dzenia wychylnego (rys. 25, poz. 1)!
2
Rys. 25: Ustawienie lustra i poziomnicy
1 Ustawienie środkowe urządzenia wychylnego
2 Śruba radełkowana
5. Ustawić przyrząd nastawczy za pomocą regulatora
wysokości. Obracać śrubę radełkowaną (rys. 25,
poz. 2) i kontrolować zmianę położenia za pomocą
poziomnicy umieszczonej na reflektorze (rys. 12,
poz. 4).
6. Ustawić wyświetlane w systemie diagnostycznym war-
tości przestawienia lustra w poziomie (H) i w pionie (V)
na przyrządzie nastawczym.
"
Lustro jest w tym momencie ustawione względem osi
jazdy testowanego pojazdu (ustawienie podstawowe).
FIAT AG
1
Kontrola/ustawianie czujnika ACC | ACC 200 | 145
6.6 Regulacja wysokości lustra
i
Lustro może być zawieszane i mocowane w 4 róż-
nych wysokościach (zależnie od typu pojazdu).
i
Środek lustra powinien pokrywać się ze środkową
osią radaru.
i
Odpowiednia wysokość podana jest w Państwa sys-
temie diagnostycznym.
i
Alternatywnie zmierzyć można odległość środkowej
osi czujnika ACC pojazdu od podłoża.
!
Obsługa dwuręczna: przed zwolnieniem blokady
przytrzymać lustro, aby nie dopuścić do jego zbyt
gwałtownego obsunięcia.
1. Ustawić urządzenie wychylne w położeniu środko-
wym.
2. Ustawić przed lustrem.
3. Odkręcić obie dolne śruby radełkowane.
4. Odkręcić górną śrubę radełkowaną.
5. Przytrzymać ręką lustro i zabezpieczyć.
6. Odkręcić drugą górną śrubę radełkowaną.
7. Ostrożnie wyciągnąć lustro z zatrzasku.
8. Ostrożnie przemieszczać lustro i osadzić w ustalonej
pozycji.
9. Dokręcić 4 śruby radełkowane.
10. Sprawdzić, czy lustro jest dobrze zamocowane.
6.7 Ustawienie dokładne czujnika ACC
Dalszy przebieg badania jest opisany w systemie diagno-
stycznym.
pl
|
