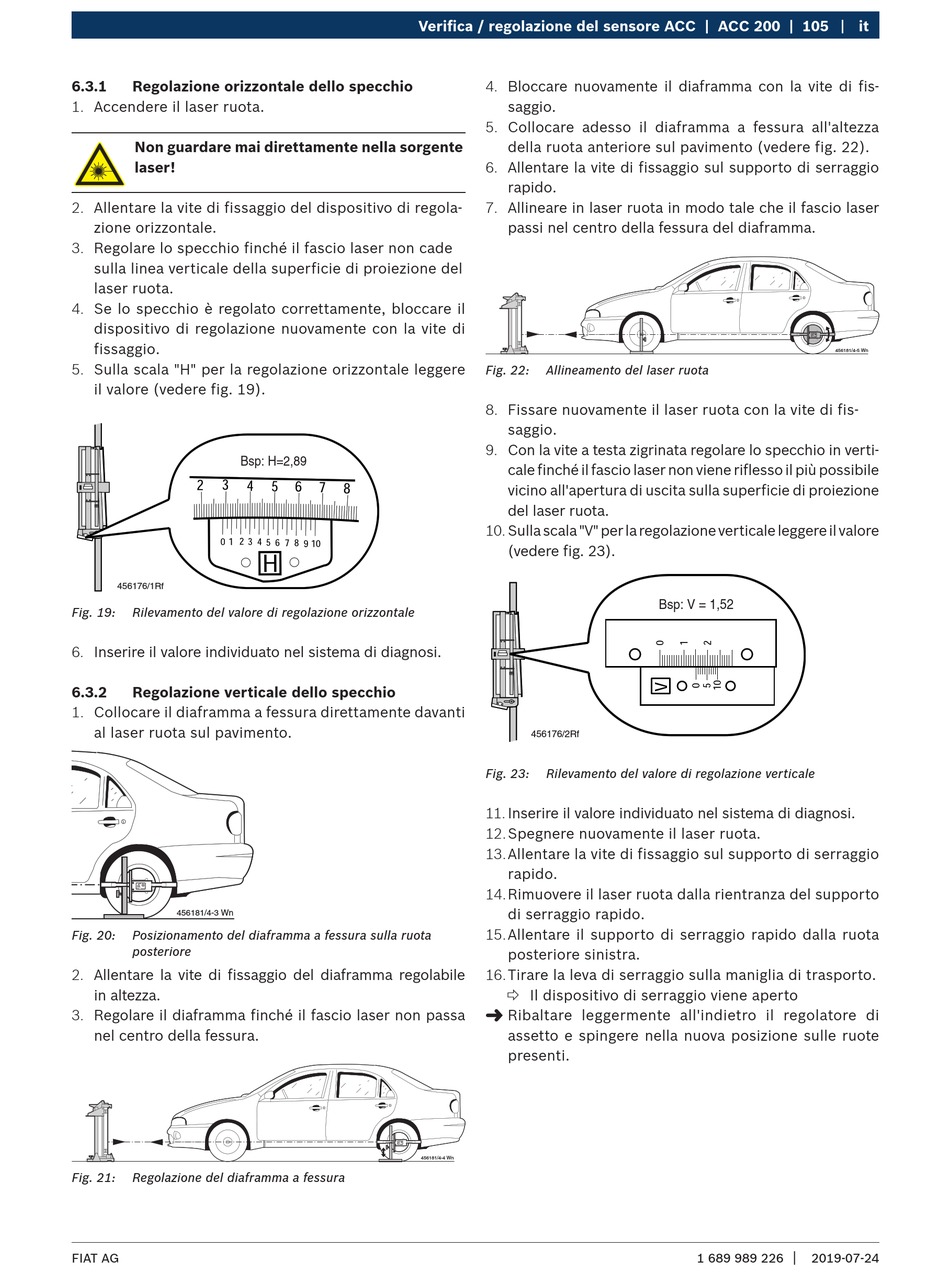

6.3.1 Regolazione orizzontale dello specchio
1. Accendere il laser ruota.
Non guardare mai direttamente nella sorgente
laser!
2. Allentare la vite di fissaggio del dispositivo di regola-
zione orizzontale.
3. Regolare lo specchio finché il fascio laser non cade
sulla linea verticale della superficie di proiezione del
laser ruota.
4. Se lo specchio è regolato correttamente, bloccare il
dispositivo di regolazione nuovamente con la vite di
fissaggio.
5. Sulla scala "H" per la regolazione orizzontale leggere
il valore (vedere fig. 19).
Bsp: H=2,89
456176/1Rf
Fig. 19: Rilevamento del valore di regolazione orizzontale
6. Inserire il valore individuato nel sistema di diagnosi.
6.3.2 Regolazione verticale dello specchio
1. Collocare il diaframma a fessura direttamente davanti
al laser ruota sul pavimento.
456181/4-3 Wn
Fig. 20: Posizionamento del diaframma a fessura sulla ruota
posteriore
2. Allentare la vite di fissaggio del diaframma regolabile
in altezza.
3. Regolare il diaframma finché il fascio laser non passa
nel centro della fessura.
Fig. 21: Regolazione del diaframma a fessura
FIAT AG
Verifica / regolazione del sensore ACC | ACC 200 | 105
4. Bloccare nuovamente il diaframma con la vite di fis-
saggio.
5. Collocare adesso il diaframma a fessura all'altezza
della ruota anteriore sul pavimento (vedere fig. 22).
6. Allentare la vite di fissaggio sul supporto di serraggio
rapido.
7. Allineare in laser ruota in modo tale che il fascio laser
passi nel centro della fessura del diaframma.
Fig. 22: Allineamento del laser ruota
8. Fissare nuovamente il laser ruota con la vite di fis-
saggio.
9. Con la vite a testa zigrinata regolare lo specchio in verti-
cale finché il fascio laser non viene riflesso il più possibile
vicino all'apertura di uscita sulla superficie di proiezione
del laser ruota.
10. Sulla scala "V" per la regolazione verticale leggere il valore
(vedere fig. 23).
456176/2Rf
Fig. 23: Rilevamento del valore di regolazione verticale
11. Inserire il valore individuato nel sistema di diagnosi.
12. Spegnere nuovamente il laser ruota.
13. Allentare la vite di fissaggio sul supporto di serraggio
rapido.
14. Rimuovere il laser ruota dalla rientranza del supporto
di serraggio rapido.
15. Allentare il supporto di serraggio rapido dalla ruota
posteriore sinistra.
16. Tirare la leva di serraggio sulla maniglia di trasporto.
 Il dispositivo di serraggio viene aperto
"
Ribaltare leggermente all'indietro il regolatore di
assetto e spingere nella nuova posizione sulle ruote
presenti.
456181/4-4 Wn
456181/4-5 Wn
Bsp: V = 1,52
|
