- Seite 1 Betriebsanleitung BODAS Sensoren für Traktoranwendungen AN2/30 AN3/10 KMB/30 PO1/20 RD 95292-01-B/2021-09-15, DE...
- Seite 2 © Bosch Rexroth AG 2021. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Die angegebenen Daten dienen allein der Produktbeschreibung. Eine Aussage über eine bestimmte Beschaffenheit oder eine Eignung für einen bestimmten Einsatzzweck kann aus unseren Angaben nicht abgeleitet werden.
-
Seite 3: Inhaltsverzeichnis
Einbaubedingungen ..................20 Sensor montieren ..................20 7.3.1 Vorbereitung ....................20 7.3.2 Einbau AN2/30 ...................21 7.3.3 Einbau AN3/10 ...................22 7.3.4 Einbau KMB/30 ..................23 7.3.5 Einbau PO1/20 ...................23 7.3.6 Hinweise zur Beschaltung und Leitungsführung .........24 7.3.7 Sensor elektrisch anschließen ..............24 RD 95292-01-B/2021-09-15, Bosch Rexroth AG... - Seite 4 Demontage und Austausch ..............27 Entsorgung ..................... 27 Erweiterung und Umbau ................. 27 Fehlersuche und Fehlerbehebung ............28 14.1 Fehlerreaktionen für KMB/30 ..............28 14.2 Fehlerreaktionen für PO1/20 ..............29 Technische Daten ................... 30 Stichwortverzeichnis ................31 Bosch Rexroth AG, RD 95292-01-B/2021-09-15...
-
Seite 5: Zu Dieser Dokumentation
Schaltpläne von Standardausführungen. Kraftsensor KMB, Baureihe 30 95170 Datenblatt Enthält die zulässigen technischen Daten, Anschlüsse, Hauptabmessungen und Schaltpläne von Standardausführungen. Wegsensor PO1, Baureihe 20 95160 Datenblatt Enthält die zulässigen technischen Daten, Anschlüsse, Hauptabmessungen und Schaltpläne von Standardausführungen. RD 95292-01-B/2021-09-15, Bosch Rexroth AG... -
Seite 6: Darstellung Von Informationen
Körperverletzung eintreten können, wenn sie nicht vermieden wird. Kennzeichnet eine gefährliche Situation, in der leichte bis VORSICHT mittelschwere Körperverletzungen eintreten können, wenn sie nicht vermieden wird. Sachschäden: Das Produkt oder die Umgebung können HINWEIS beschädigt werden. Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 7: Symbole
American National Standards Institute ist eine Organisation zur Koordinierung der Entwicklung freiwilliger Normen in den Vereinigten Staaten Deutsches Institut für Normung Elektromagnetische Verträglichkeit Europäische Norm International Organization for Standardization (Internationale Normierungsorganisation) Rexroth-Dokument in deutscher Sprache RD 95292-01-B/2021-09-15, Bosch Rexroth AG... -
Seite 8: Sicherheitshinweise
Das Produkt ist nur für die professionelle Verwendung und nicht für die private Verwendung bestimmt. Die bestimmungsgemäße Verwendung schließt auch ein, dass Sie diese Dokumentation und insbesondere das Kapitel 2 „Sicherheitshinweise“ auf Seite 8 vollständig gelesen und verstanden haben. Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 9: Nicht Bestimmungsgemäße Verwendung
• Verwendung des Sensors unter Wasser (falls der Sensor trotzdem kurzzeitig unter Wasser getaucht werden soll, muss dies im Einzelfall geprüft werden, bitte wenden Sie sich an Ihren zuständigen Ansprechpartner bei Bosch Rexroth) • Einsatz des Sensors in explosionsgefährdeter Umgebung •... -
Seite 10: Allgemeine Sicherheitshinweise
Sollte der Sensor ausfallen bzw. Fehlverhalten aufweisen, muss dieser ausgetauscht werden. • Trotz Sorgfalt bei der Zusammenstellung dieses Dokuments können nicht alle erdenklichen Anwendungsfälle berücksichtigt werden. Sollten Sie Hinweise auf Ihre spezielle Applikation vermissen, können Sie sich mit Bosch Rexroth in Verbindung setzen. Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 11: Produktspezifische Sicherheitshinweise
Datenblatt 95143 (AN2/30), 95144 (AN3/10), 95135 (KMB/30) und 95160 (PO1/20) aufgeführt. 2.7 Persönliche Schutzausrüstung Die persönliche Schutzausrüstung liegt in der Verantwortung des Verwenders des Produkts. Beachten Sie die Sicherheitsvorschriften und -bestimmungen Ihres Landes. Alle Bestandteile der persönlichen Schutzausrüstung müssen intakt sein. RD 95292-01-B/2021-09-15, Bosch Rexroth AG... -
Seite 12: Allgemeine Hinweise Zu Sachschäden Und Produktschäden
Produkt montieren bzw. Stecker anschließen oder ziehen. Sichern Sie die Maschine gegen Wiedereinschalten. Die Gewährleistung gilt ausschließlich für die ausgelieferte Konfiguration. Der Anspruch auf Gewährleistung erlischt bei fehlerhafter Montage, Inbetriebnahme und Betrieb, sowie bei nicht bestimmungsgemäßer Verwendung und/oder unsachgemäßer Handhabung. Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 13: Lieferumfang

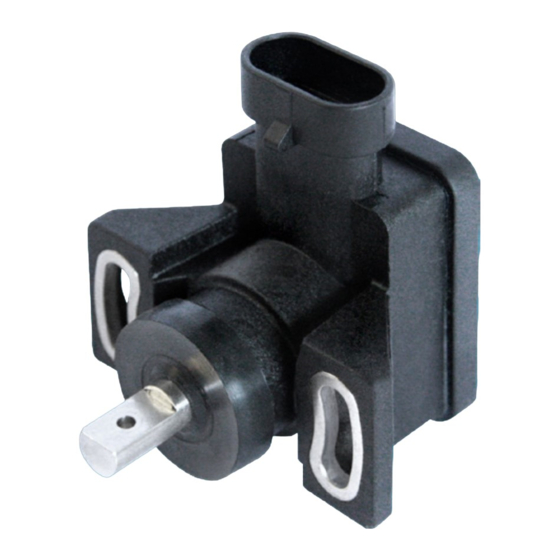

Lieferumfang | BODAS Sensoren für Traktoranwendungen 13/32 4 Lieferumfang 4.1 Lieferumfang AN2/30 Abb. 1: Winkelsensor AN2/30 Im Lieferumfang ist enthalten: • Winkelsensor AN2/30 (1) 4.2 Lieferumfang AN3/10 Abb. 2: Winkelsensor AN3/10 Im Lieferumfang ist enthalten: • Winkelsensor AN3/10 (1) RD 95292-01-B/2021-09-15, Bosch Rexroth AG... -
Seite 14: Lieferumfang Kmb/30
14/32 BODAS Sensoren für Traktoranwendungen | Lieferumfang 4.3 Lieferumfang KMB/30 Abb. 3: Kraftsensor KMB/30 Im Lieferumfang ist enthalten: • Kraftsensor KMB/30 (1) 4.4 Lieferumfang PO1/20 Abb. 4: Wegsensor PO1/20 Im Lieferumfang ist enthalten: • Wegsensor PO1/20 (1) Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 15: Zu Diesem Produkt
Der Sensor liefert eine ratiometrische Spannung (25% bis 75% der Versorgungsspannung). Er ist in verschiedenen Messbereichen und Kabelvarianten lieferbar. Dieser Sensor ist typischer Bestandteil einer Elektrohydraulischen Hubwerksregelung (EHC). Dieser Sensor ist für den Einsatz in der Landtechnik vorgesehen. RD 95292-01-B/2021-09-15, Bosch Rexroth AG... -
Seite 16: Blockschaltbild
Dieser Sensor ist typischer Bestandteil einer Elektrohydraulischen Hubwerksregelung (EHC) und wird direkt aus einem Rexroth EHR-Steuergerät oder aus einem SRC-Steuergerät versorgt. Dieser Sensor ist für den Einsatz in der Landtechnik vorgesehen. Blockschaltbild Versorgungsspannung U Signalspannung U Masse GND Abb. 7: Blockschaltbild PO1/20 Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 17: Identifikation Von Sensoren Für Traktoranwendungen
Das Produkt ist anhand der Materialnummer (1) auf dem Sensor zu identifizieren. Abb. 9: Materialnummer AN3/10 5.5.3 Identifikation von KMB/30 Das Produkt ist anhand der Materialnummer (1) auf dem Stecker des Sensors zu identifizieren. Abb. 10: Materialnummer KMB/30 RD 95292-01-B/2021-09-15, Bosch Rexroth AG... -
Seite 18: Identifikation Von Po1/20
18/32 BODAS Sensoren für Traktoranwendungen | Zu diesem Produkt 5.5.4 Identifikation von PO1/20 Das Produkt ist anhand der Materialnummer (1) auf dem Aufkleber der Verpackungseinheit sowie auf dem Sensor (2) zu identifizieren. Abb. 11: Materialnummer PO1/20 Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 19: Transport Und Lagerung
19/32 6 Transport und Lagerung Prüfen Sie den Sensor auf Transportschäden. Sind offensichtlich Schäden vorhanden, teilen Sie dies bitte dem Transportunternehmen und Bosch Rexroth unverzüglich mit. Nach einem Sturz des Sensors ist eine Weiterverwendung nicht zulässig, da nicht sichtbare Schäden die Zuverlässigkeit beeinträchtigen können. -
Seite 20: Montage
2. Vergleichen Sie die Materialnummer mit den Angaben in der Auftragsbestätigung. Stimmt die Materialnummer des Sensors nicht mit der in der Auftragsbestätigung überein, dann setzen Sie sich zur Klärung mit Ihrem lokalen Ansprechpartner in Verbindung, die Adresse finden Sie unter https://addresses.boschrexroth.com Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 21: Einbau An2/30
Winkelsensor Abb. 12: Kupplungsbeispiel AN2/30 Montagebohrung [mm] Abb. 13: Montagebohrung AN2/30 Tabelle 6: AN2/30 Befestigungsschrauben Versorgungsspannung DIN 912-M5 x 20-8.8 Scheiben Masse DIN 125-A 5.3-St Wellenbelastung axial 20 N radial 10 N Anlaufdrehmoment <5 Ncm RD 95292-01-B/2021-09-15, Bosch Rexroth AG... -
Seite 22: Einbau An3/10
Abb. 14: Kupplungsbeispiel AN3/10 Montagebohrung Rz16 0.2 C [mm] Abb. 15: Montagebohrung AN3/10 Tabelle 7: AN3/10 Befestigungsschrauben Versorgungsspannung DIN 912-M5 x 12-8.8 Scheiben Masse DIN 125-5.3–St Wellenbelastung axial 20 N radial 10 N Anlaufdrehmoment <5 Ncm Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 23: Einbau Kmb/30
▶ Definierte Krafteinleitung, z. B. Kugelbuchse ▶ Schwimmende Befestigung in radialer Richtung mit Schlüsselplatte [mm] Abb. 16: Einbauhinweise KMB/30 7.3.5 Einbau PO1/20 Variante 1: Invertierte Kennlinie Variante 2: Standard (Steigende Kennlinie) Abb. 17: Einbaulage PO1/20 RD 95292-01-B/2021-09-15, Bosch Rexroth AG... -
Seite 24: Hinweise Zur Beschaltung Und Leitungsführung
2. Stellen Sie sicher, dass sich der Gegenstecker des Kabelbaums in einem spannungsfreien Zustand befindet. 3. Stecken Sie den Gegenstecker des Kabelbaums auf den Anschlussstecker des Sensors bis dieser spürbar einrastet und beachten Sie dabei die richtige Aufsteckposition. Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 25: Inbetriebnahme
Das Produkt ist eine Komponente, bei der während des Betriebs keine Einstellungen oder Veränderungen notwendig sind. Daher enthält das Kapitel in dieser Anleitung keine Informationen zu Einstellmöglichkeiten. Verwenden Sie das Produkt ausschließlich im Leistungsbereich, der in den technischen Daten angegeben ist. RD 95292-01-B/2021-09-15, Bosch Rexroth AG... -
Seite 26: Instandhaltung Und Instandsetzung
▶ Verwenden Sie ausschließlich einen Original-Ersatzsensor von Rexroth, andernfalls kann die Funktionssicherheit nicht gewährleistet werden und Sie verlieren Ihren Anspruch auf Gewährleistung. ▶ Ersatzsensoren finden Sie im Internet unter www.boschrexroth.com/eshop Bei Fragen zur Instandsetzung wenden Sie sich an Ihren zuständigen Bosch Rexroth-Service. Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 27: Demontage Und Austausch
Bestimmungen Ihres Landes. 13 Erweiterung und Umbau Den Sensor dürfen Sie nicht umbauen. Die Gewährleistung von Bosch Rexroth gilt nur für die ausgelieferte Konfiguration. Nach einem Umbau, einer Erweiterung oder Softwareveränderung erlischt der Anspruch auf Gewährleistung. RD 95292-01-B/2021-09-15, Bosch Rexroth AG... -
Seite 28: Fehlersuche Und Fehlerbehebung
Anschlussstecker-/ Kabelbruch von GND, und/oder Bereichsüberschreitung des Sensorausgangs: 250 ms > 92% U KMB interne Ausfälle, die denselben Effekt haben Reaktionszeiten gelten für Maschinensteuergerät mit R = 50 ... 200 kΩ und C = 100 nF Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 29: Fehlerreaktionen Für Po1/20
PO1 x x 05 15/20: 250 ms > 89% U Gültig für Steuergerät mit R = 50 kΩ und C = 100 nF Gültig für Steuergerät mit R = 600 kΩ und C = 100 nF RD 95292-01-B/2021-09-15, Bosch Rexroth AG... -
Seite 30: Technische Daten
Die zulässigen technischen Daten der Sensoren finden Sie im Online- Produktkatalog im jeweiligen Datenblatt: Datenblatt Link Online-Produktkatalog QR-Code www.boschrexroth.de/p-AN2 AN2/30 95143 www.boschrexroth.de/p-AN3 95144 AN3/10 www.boschrexroth.de/p-KMB KMB/30 95170 www.boschrexroth.de/p-PO1 PO1/20 95160 Weiterführende Informationen zum Sensor finden Sie unter www.boschrexroth.de/mobilelektronik Bosch Rexroth AG, RD 95292-01-B/2021-09-15... -
Seite 31: Stichwortverzeichnis
Gewährleistung ...... 12 Signalwort ........ 6 Symbole ........ 7 Identifikation ...... 17, 18 Inbetriebnahme ...... 25 Technische Daten ....... 30 Inspektion ........ 26 Transport ........ 19 Instandhaltung ...... 26 Instandsetzung ...... 26 Umbau ........ 27 Wartung ........ 26 RD 95292-01-B/2021-09-15, Bosch Rexroth AG... - Seite 32 Bosch Rexroth AG Robert-Bosch-Straße 2 71701 Schwieberdingen Germany Service Tel. +49 (0) 9352 40 50 60 info.bodas@boschrexroth.de www.boschrexroth.com Ihre lokalen Ansprechpartner finden Sie unter: https://addresses.boschrexroth.com Änderungen vorbehalten RD 95292-01-B/2021-09-15...
