2.7.6 Feldbus-Netzwerk

Feldbus-Modelle (Ethernet, Profibus und DeviceNet) ermöglichen eine Kommunikation in
Feldbusumgebungen ohne Konverter oder Adapter.
Der DS6400 Feldbus-Master kommuniziert mit dem externen Host über ein Kabel, das an
den Feldbus-Stecker (Ethernet, Profibus oder DeviceNet) angeschlossen ist. Dieser Host
kann zum Beispiel ein externer PC mit einer IP-Adresse sein.
Die 9-polige Lonworks-Buchse dient zum Anschluss des ersten Slave-Geräts an den Master,
während der 26 Sub-D-Stecker zur Versorgung des Masters über eine C-BOX 100
verwendet wird.
Die Slave-Lesegeräte (DS6400 Master/Slave-Modelle) werden untereinander über die
Lonworks-Anschlussstecker verbunden. An der 9-poligen Buchse des letzten Slave-
Lesegerätes muss das Netzwerk mit einem BTK-6000 Terminierungsnetzwerk
abgeschlossen werden. Am Feldbus-Master ist kein Terminierungsnetzwerk erforderlich, da
die Terminierung bereits integriert ist.
Zentrale Lichtschranke
Das DS6400 Master-Lesegerät (als Ethernet-, DeviceNet- oder Profibus-Modell) ist an einen
externen Feldbus-Host angeschlossen. Es kann durch ein Signal vom externen Host aktiviert
werden oder im automatischen Betrieb immer aktiv sein.
Externer Host
Feldbus
Feldbus Netzwerk
Master
CAB610X
CAB601X
C-BOX 100
Lichts
Slave 1
BTK6000
CAB610X
PWR120
Slave 2
* Lichtschranke (Präsenzsensor) an den externen Triggereingang angeschlossen.

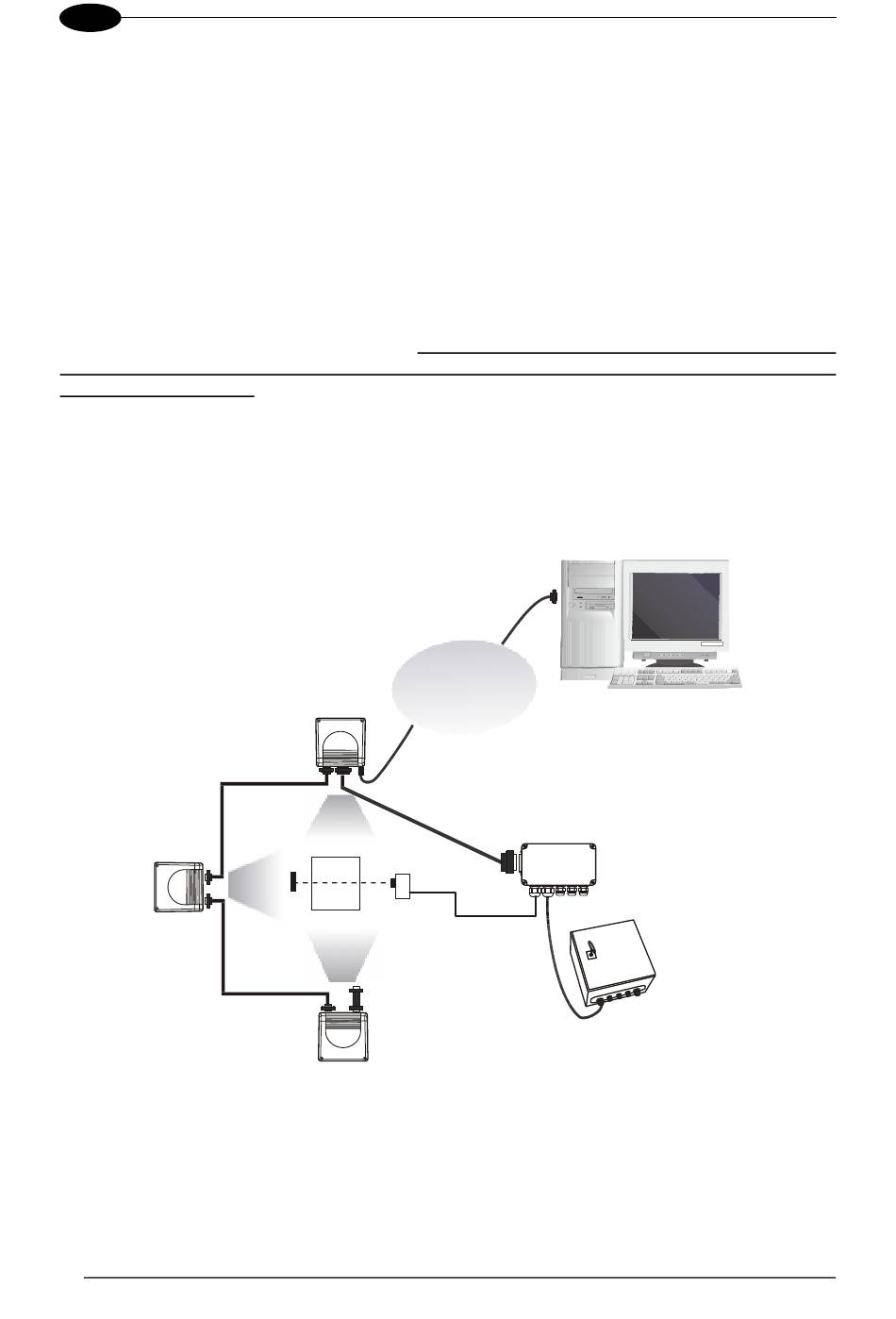

Abbildung 69 – Feldbus-Anordnung mit zentraler Lichtschranke
Wie bereits beschrieben, kann eine C-BOX 100 maximal 3 Lesegeräte versorgen. Wenn
mehr als 3 Lesegeräte eingesetzt werden, verbinden Sie die verschiedenen Gruppen mit
einem Kabel (CAB6111X), das die Versorgungsleitungen nicht durchschleift, und versorgen
Sie die einzelnen Gruppen separat.
