INSTALLATION
Buchse
Stecker
Bei Feldbus-Modellen ist am Lesegerät keine externe Terminierung
erforderlich, da diese bereits integriert ist.
Anmerkung

Lonworks-Schnittstelle

Das Lonworks-Netzwerk besteht aus Lesegeräten mit Ein- und Ausgang, die zur einem
Mehrseiten- oder stationsweiten System zusammengeschlossen werden können.
Der DS6400 Master verwendet in der Regel die 9-polige Buchse als Ausgang zum ersten
Slave-Lesegerät, während der 9-polige Stecker mit einem BTK6000 Terminierungsnetzwerk
abgeschlossen wird (s. Abs. 2.7.2 für Details). Bei einer T-Netzwerkkonfiguration werden
beide Anschlussstecker des Masters für die beiden Leitungszweige zu den Slave-
Lesegeräten verwendet.
Zur Verbindung von Slave-Lesegeräten werden immer beide Anschlüsse verwendet. Dabei
dient die 9-polige Buchse als Ausgang und der 9-polige Stecker als Eingang. Die Buchse am
letzten Lesegerät wird terminiert, um das Netzwerk abzuschließen.

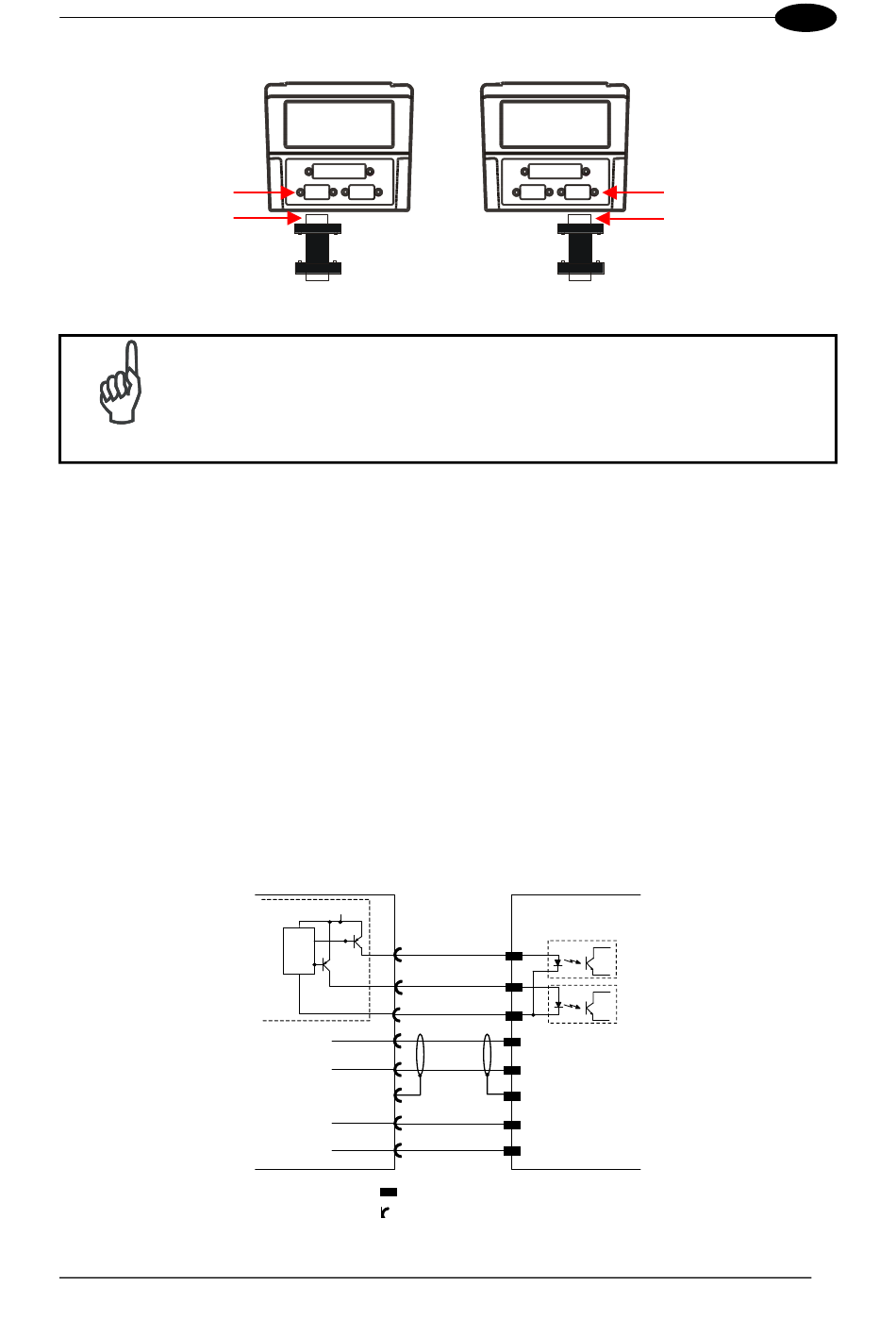

Die folgende Abbildung zeigt die Verbindung eines DS6400-XXX-010 als Master mit einem
DS6400-XXX-010 als Slave-Lesegerät.
Abbildung 41 – DS6400-XXX-010 Master/Slave Lonworks-Anschluss
Slave
Abbildung 40 - BTK-6000 Terminierungsnetzwerk
Master
VS_I/O
4
5
REF_I/O 3
LON A
7
LON B
8
1
VS 9
GND 2
= Stecker
= Buchse
Master
Slave
4
5
3
7
8
1
9
1,5 mm²
2
1,5 mm²
2
Stecker
Buchse
