DS6400
2
FBK-6000 ist ein Schnellanbauplatten-Satz zur einfachen und schnellen Montage des
Lesegeräts in ST-210- oder ST-237-Montagewinkeln.
Zuerst muss die FBK-6000 Anbauplatte mit den Schrauben am DS6400 Lesegerät befestigt
werden:

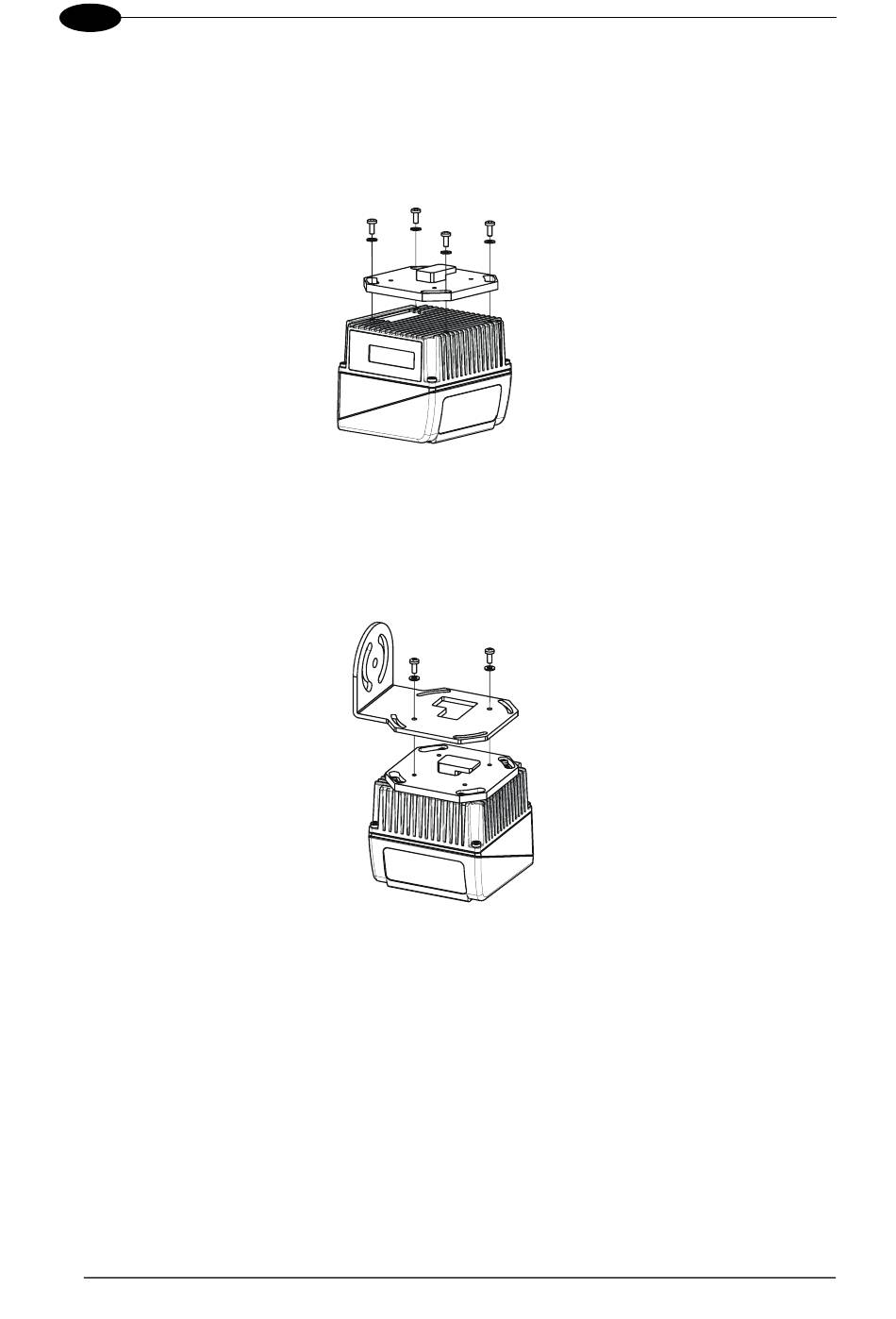

Abbildung 21 – Befestigung der FBK-6000 Anbauplatte am Lesegerät
Befestigen Sie anschließend die Baugruppe am Montagewinkel, indem Sie den Haken in der
Aussparung des Montagewinkels einhängen. Befestigen Sie die Baugruppe mit
2 Schrauben:
Abbildung 22 – Befestigung der Baugruppe am Montagewinkel
