2.7.5 Lokales Lonworks-Netzwerk
In einem lokalen Lonworks-Netzwerk können bis zu 31 DS6400 Slave-Geräte an ein DS6400
Master-Lesegerät angeschlossen werden. Effektiv hängt die Anzahl der im Netzwerk
einsetzbaren Lesegeräte von den Betriebsbedingungen des Systems ab, insbesondere von
Betriebsart und Datenaufkommen. Die Online-Betriebsart (weitere Informationen s. Genius™
Online-Hilfe) unterstützt zum Beispiel maximal 8 Slave-Lesegeräte.
Beachten Sie bei der Auslegung Ihres Netzwerks immer die folgenden Punkte:
• elektrisch unterstützt das Netzwerk bis zu 31 DS6400 Lesegeräte mit einer Ausdehnung
von 130 m.
• die maximale Anzahl der unterstützten DS6400 Lesegeräte hängt davon ab, wie die
Systemkomponenten versorgt werden. (Nähere Informationen hierzu entnehmen Sie bitte
dem Abschnitt 2.3.6.)
Bitte wenden Sie sich an Datalogic, falls Sie in Ihrem Netzwerk eine größere Anzahl von
Lesegeräten integrieren müssen oder falls der Datendurchsatz in der Anwendung extrem
hoch ist.
Beim Aufbau des Netzwerks muss das DS6400 Master-Lesegerät über den 25-poligen Sub-
D-Stecker an einen lokalen Computer oder an eine C-BOX 100 angeschlossen werden.
Das erste Slave-Lesegerät des Systems wird an die 9-polige Lonworks-Buchse des Masters
angeschlossen,
während
Terminierungsnetzwerk abgeschlossen werden muss.
Die
Slave-Lesegeräte
verbunden. An der 9-poligen Buchse des letzten Slave-Lesegerätes muss das Netzwerk mit
einem BTK-6000 Terminierungsnetzwerk abgeschlossen werden.
Zentrale Lichtschranke
Der Präsenzsensor wird an die C-BOX 100 angeschlossen und wird als einzige, zentrale
Triggerquelle im System genutzt. Es gibt nur einen Lesezyklus mit einer Meldung von
Master-Lesegerät an den lokalen Host. In dieser Anordnung wird die Online-Betriebsart
verwendet.
CAB610X
Slave 1
BTK6000
*
Präsenzsensor an den externen Triggereingang angeschlossen.
40
der
9-polige
werden
untereinander
Master
CAB600X
BTK6000
Lichtschranke*

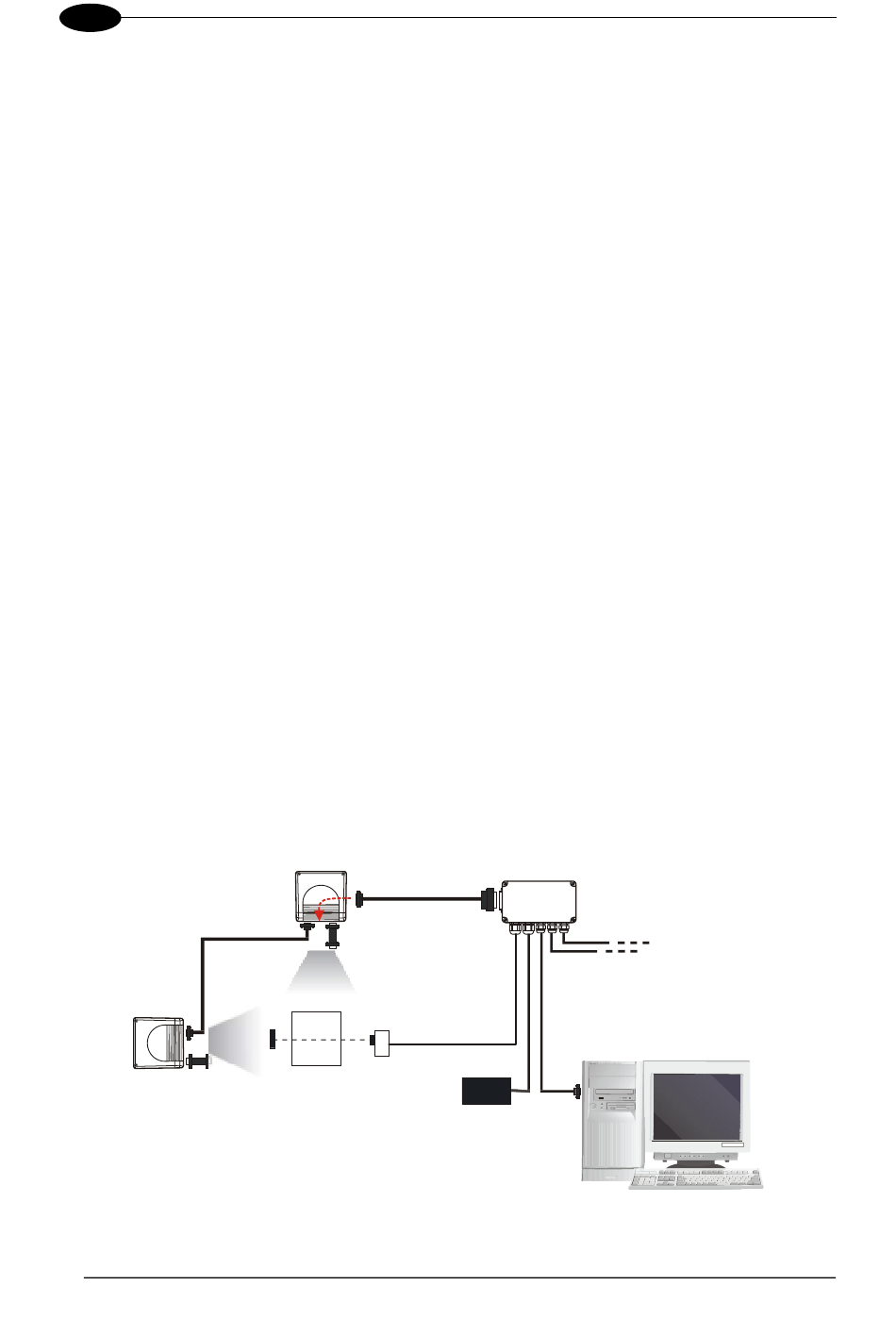

Abbildung 65 - Zentrale Lichtschranke mit 2 Lesegeräten
Lonworks-Stecker
über
die
Lonworks-Anschlussstecker
C-BOX 100
PG6000
DS6400
mit
einem
BTK-6000
Lokaler Host
