2.6.2 Installation mit 45° Drehwinkel
Das DS6400 Lesegerät wird mit einem ST-210 90°-Montagewinkel befestigt (s. Abbildung
18). Richten Sie die Führungen des Montagewinkels so aus, dass ein Aufsichtswinkel (S in
der folgenden Abbildung) 45° erhalten wird, um direkten Reflektionen des vom Lesegerät
ausgesendeten Laserstrahls vorzubeugen.
Bei der Installation mit einem Drehwinkel von 45° ist nicht
sichergestellt, dass das Lesegerät die gleiche Leistungsfähigkeit (s.
Lesefelder in Abschnitt 4.3.1) erreicht wie in der Standardinstallation mit
Aufsichtswinkeln
ACHTUNG
10° und 20°.
Der Montagewinkel ST-210 ist als Zubehörteil für das DS6400
Standardmodell im US-60-Satz (890001020) enthalten.
Anmerkung

2.7 TYPISCHE HARDWAREANORDNUNGEN

Die folgenden Abschnitte zeigen typische Beispiele für die Hardwarekonfiguration des
Systems, für die eine entsprechende Softwarekonfiguration erforderlich ist. Nähere
Informationen entnehmen Sie bitte dem Abschnitt 3.2.
Für andere Hardwareanordnungen kann ein DS6400 Lesegerät mit spezieller Decoder-
Trägereinheit erforderlich sein.
Die abgebildeten Kabel und Zubehörteile sind Originalprodukte von Datalogic. Um die
Funktionsfähigkeit und einen reibungslosen Betrieb des Systems sicherzustellen, empfehlen
wir, ausschließlich diese Produkte zu verwenden.

2.7.1 Punkt-zu-Punkt

In einer Punkt-zu-Punkt-Anordnung werden die Daten sowohl über die primäre als auch über
die sekundäre Schnittstelle übertragen. Die primäre Schnittstelle kann auf die Vollduplex-
Kommunikation nach RS232- oder RS485-Standard eingestellt werden.
Je nach Modell des DS6400 sind verschiedene Hardwareanordnungen möglich.
34

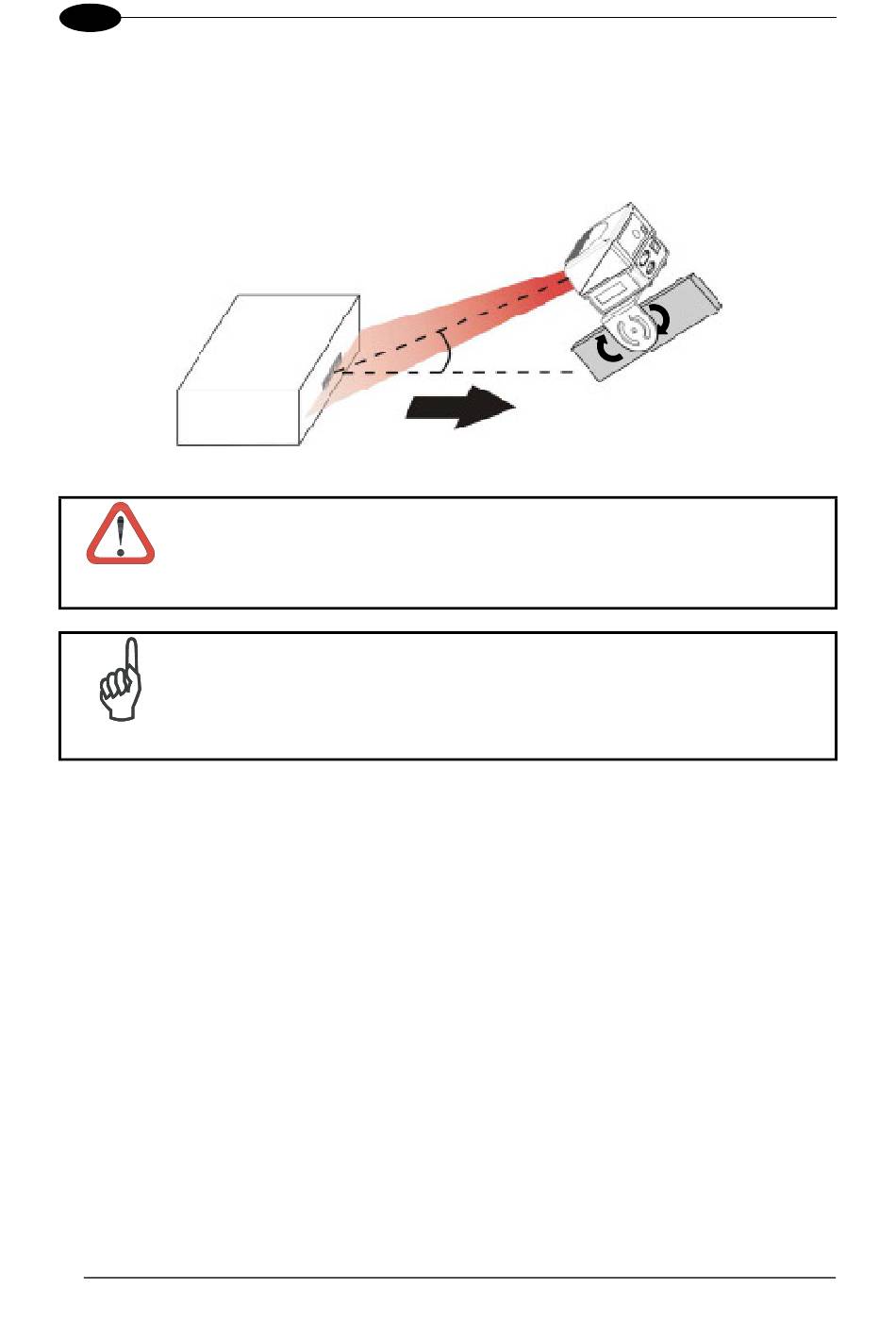

Abbildung 57 – Installation mit 45° Drehwinkel
zwischen
45°
DS6400
S
