- Seite 1 Gryphon™ Dx30 Readers KURZANLEITUNG 03/07/06...
-
Seite 2: System Anschlüsse

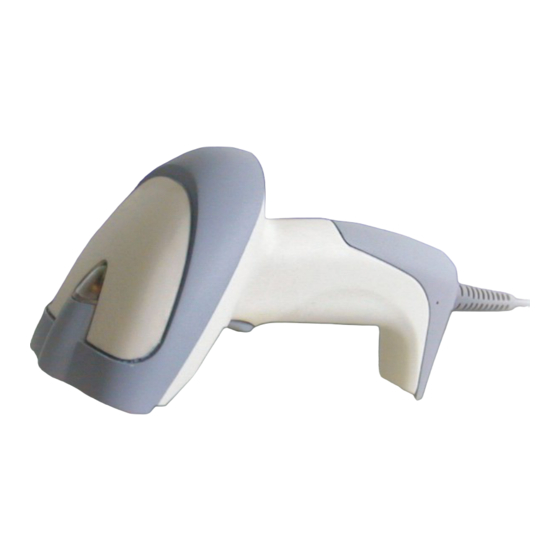

ANWENDUNG DES GRYPHON™ DX30 LESERS Gryphon™ Dx30 Lesepistolen lesen Strichcodes automatisch und berührungslos. Es genügt auf den Code zu zielen und zu drücken. Der Code wird mittels eines Lichtbands gelesen, der das Gerät durch das Lesefenster verlässt. Dieses Lichtband muss den gesamten Code möglichst in der Mitte durchqueren. - Seite 3 IBM USB POS LESESTIFT TASTATUR EINSCHLEIFUNG...
-
Seite 4: Ausstecken Des Anschlußkabels
TASTATUR EINSCHLEIFUNG AUSSTECKEN DES ANSCHLUßKABELS AUSWAHL DER SCHNITTSTELLE Folgen Sie der Prozedur um die passende Schnittstelle für Ihre Applikation zu wählen: USB Schnittstelle RS232 Schnittstelle Tastatur Einschleifung Schnittstelle Lesestift Schnittstelle... -
Seite 5: Konfiguration Usb Schnittstelle
Applikation passt gelesen, und falls nötig die USB Treiber geladen werden. Wenn die Einstellung „USB-COM“ gewählt wird, müssen die relevanten Dateien und Treiber von der USB-Device Installationssoftware installiert werden, diese kann von der WEB - Seite http://www.datalogic.com. Der Lesepistole ist nun Betriebsbereit. - Seite 6 Erstinbetriebnahme Anschluss des Grüne LED blinkt Gryphon™ Dx30 an den Host Treiber laden (wenn gefordert) Erscheint ein Dialog USB-Stecker am Box mit dem Hinweis, Grüne LED aus Host abziehen dass die Bus Leistung nicht ausreicht? Externes Netzteil am NEIN USB-Kabel anstecken Grüne LED aus und versorgen - PIEPTON OK...
- Seite 7 Ì$+UA04$-@Î USB-KBD-APPLE Ì$+UA05$-FÎ USB-COM* Ì$+UA02$-4Î USB-IBM-Table Top Ì$+UA00$-(Î USB-IBM-Hand Held Ì$+UA01$-.Î * Wenn die Einstellung „USB-COM“ gewählt wird, müssen die relevanten Dateien und Treiber von der USB-Device Installationssoftware installiert werden, diese kann von der WEB - Seite http://www.datalogic.com geladen werden.
-
Seite 8: Usb Tastaturnationalität
USB TASTATURNATIONALITÄT Für den Betrieb mit einer USB-KBD-Schnittstelle, lesen Sie einen der folgenden Codes, um die Tastaturnationalität einzustellen. Belge Ì$+FJ7$-8Î Deutsch Ì$+FJ3$-$Î English Ì$+FJ4$-)Î Español Ì$+FJ6$-3Î Français Ì$+FJ2$-ÊÎ Italiano Ì$+FJ1$-ÅÎ Svenskt Ì$+FJ5$-.Î Ì$+FJ0$-|Î Japanese Ì$+FJ8$-=Î... - Seite 9 RS232 LESERKONFIGURATION Lesen Sie den Code Grundeinstellung, um die Grundeinstellung wieder herzustellen. Lesen Sie den Schnittstellen-Code, der Ihrem gewünschten Kommunikationsmodus entspricht. GRUNDEINSTELLUNG Ì$+$*oÎ RS232 Standard Ì$+CP0$-$Î POS SYSTEMS Nixdorf Mode A Ì$+CM2EC0$->Î Fujitsu Ì$+CM1$-ÈÎ ICL Mode Ì$+CM0$-ÃÎ...
-
Seite 10: Tastatur Einschleifung Konfiguration
TASTATUR EINSCHLEIFUNG KONFIGURATION Lesen Sie den Code Grundeinstellung, um die Grundeinstellung wieder herzustellen. Lesen Sie den Schnittstellen-Code, der Ihrem gewünschten Kommunikationsmodus entspricht. GRUNDEINSTELLUNG Ì$+$*oÎ TASTATUR EINSCHLEIFUNG IBM AT or PS/2 PCs Ì$+CP500$-aÎ IBM XT Ì$+CP503$-vÎ PC Notebook Ì$+CP505$-ÈÎ IBM SURE1 Ì$+CP506$-$Î... - Seite 11 TASTATUR EINSCHLEIFUNG (WEITER) IBM Terminals 31xx, 32xx, 34xx, 37xx: Um die Schnittstelle für IBM Terminals einzustellen, lesen Sie den entsprechenden Key Transmission Code und falls nötig den Keyboard Type Code (Grundeinstellung = advanced keyboard). KEY TRANSMISSION MODE make-only keyboard Ì$+CP502$-oÎ make-break keyboard Ì$+CP501$-hÎ...
- Seite 12 TASTATUR EINSCHLEIFUNG (WEITER) WYSE TERMINALS ANSI Keyboard Ì$+CP509$-9Î PC Keyboard Ì$+CP510$-gÎ ASCII Keyboard Ì$+CP511$-nÎ VT220 style Keyboard Ì$+CP514$-ÇÎ DIGITAL TERMINALS VT2xx/VT3xx/VT4xx Ì$+CP512$-uÎ APPLE APPLE ADB Bus Ì$+CP513$-|Î...
-
Seite 13: Tastaturnationalität
TASTATURNATIONALITÄT Für den Betrieb einer Tastatureinschleifung lesen Sie einen der folgenden Codes, um die Tastaturnationalität einzustellen. Belge Ì$+FJ7$-8Î Deutsch Ì$+FJ3$-$Î English Ì$+FJ4$-)Î Español Ì$+FJ6$-3Î Français Ì$+FJ2$-ÊÎ Italiano Ì$+FJ1$-ÅÎ Svenskt Ì$+FJ5$-.Î Ì$+FJ0$-|Î Die folgende Einstellung für die Tastaturnationalität ist nur für IBM AT kompatibel PCs möglich: Japanese Ì$+FJ8$-=Î... - Seite 14 LESESTIFT KONFIGURATION Lesen Sie den Code Grundeinstellung, um die Lesestift Schnittstelle zu aktivieren. GRUNDEINSTELLUNG Ì$+$*oÎ LESESTIFT Ì$+CP6$-BÎ GRUNDEINSTELLUNG USB DEFAULT SETTINGS : code identifier disabled, no field adjustment, DATA FORMAT code length not transmitted, character replacement disabled. : USA keyboard, FIFO enabled, inter- KEYBOARD character and inter-code delays disabled, USB keyboard speed normal.
- Seite 15 RS232 Fujitsu DEFAULT SETTINGS 9600 baud, no parity, 8 data bits, 1 stop bit, no handshaking, delay disabled, rx timeout 2 sec., ack/nack disabled, FIFO enabled, serial trigger lock disabled. : code identifier enabled, no field adjustment, DATA FORMAT code length not transmitted, no header, terminator = CR, character replacement disabled.
- Seite 16 CODE SELECTION Enabled codes • Code PDF417 (only Gryphon™ D230) • EAN 8/EAN 13 / UPC A/UPC E without ADD ON check digit transmitted, no conversions • Interleaved 2/5 check digit control and transmission, variable length code; 4-99 characters • Standard Code 39 no check digit control, variable length code;...
- Seite 17 Interleaved 2 of 5 0 1 2 3 4 5 6 7 8 4 PDF417 DATALOGIC PDF417 Test Code DAS LESEGERÄT IST JETZT BEREIT CODES ZU LESEN. Um die Werkseinstellungsparameter zu ändern, konsultieren Sie entweder das Handbuch “Gryphon™ Dx30/Mx30 Reference Manual”...
-
Seite 18: Technische Daten
Max. LED 0.33 mW Ausgangleistung LED Klasse Klasse 1 EN 60825-1 Lesefeld siehe Lesediagram Max. Auflösung Gryphon Dx30-Std Gryphon D130-LR 0.076 mm (3 mils) 0.11 mm (4.3 mils) min. 15% (Datalogic Test Chart) Umgebungseigenschaften 0 °C to + 55 °C Temperatur Betriebsumfeld -20 °C to + 70 °C... - Seite 19 LESEDIAGRAMME GRYPHON™ D130 Reading diagram at 25 °C and 300 lux ambient lighting Reading Zones (10° skew angle) 0.13 mm EAN13 M=1 CODE 39 (5 mils) 0.33 mm 0.50 mm (13 mils) (20 mils) (cm) GRYPHON™ D130-LR Reading diagram at 25 °C and 300 lux ambient lighting Reading Zones (10°...
- Seite 20 GRYPHON™ D230 Reading diagram at 25 °C and 300 lux ambient lighting Reading Zones (10° skew angle) 0.13 mm EAN13 M=1 CODE39 (5 mils) 0.33 mm 0.50 mm (13 mils) (20 mils) (cm) Reading diagram at 25 °C and 300 lux ambient lighting Reading Zones (10°...
-
Seite 21: Garantie
GARANTIE Datalogic gibt für dieses Produkt eine Garantie von 5 Jahren auf Herstellungs- und Materialfehler ab Versandsdatum, falls das Produkt unter normalen und angemessenen Bedingungen verwendet wurde. Datalogic behält sich vor, das Produkt entweder zu reparieren oder zu ersetzen, was aber den originalen Garantietermin nicht verlängert. -
Seite 22: Weee Konformität
PATENTE Dieses Produkt ist durch das folgende Patent lizenziert: 6,158,661 Dieses Produkt ist durch eines oder mehrere der folgenden Patente oder Patentapplikationen geschützt: U.S. Patente 5,992,740; 6,305,606 B1; 6,517,003 B2; 6,631,846 B2; 6,712,271 B2; 6,808,114 B1; 6,817,525 B2; und 6,834,806 B2 Europäische Patente 851,378 B1;... - Seite 23 DATALOGIC S.p.A., Via Candini, 2 40012 - Lippo di Calderara Bologna - Italy dichiara che declares that the déclare que le bescheinigt, daß das Gerät declare que el Gryphon D1XX Gryphon D2XX e tutti i suoi modelli and all its models et tous ses modèles...
