DS6400
4

4 OPTISCHE EIGENSCHAFTEN

4.1 ACR-TECHNOLOGIE (ACR™ 3) CODEREKONSTRUKTION
Die traditionelle Methode zum Lesen von Barcodes kann man als "lineares Lesen"
bezeichnen. Dabei durchläuft der Laserstrahl das Barcodesymbol vom Anfang bis zum Ende,
wie in der folgenden Abbildung dargestellt:
Laserstrahl

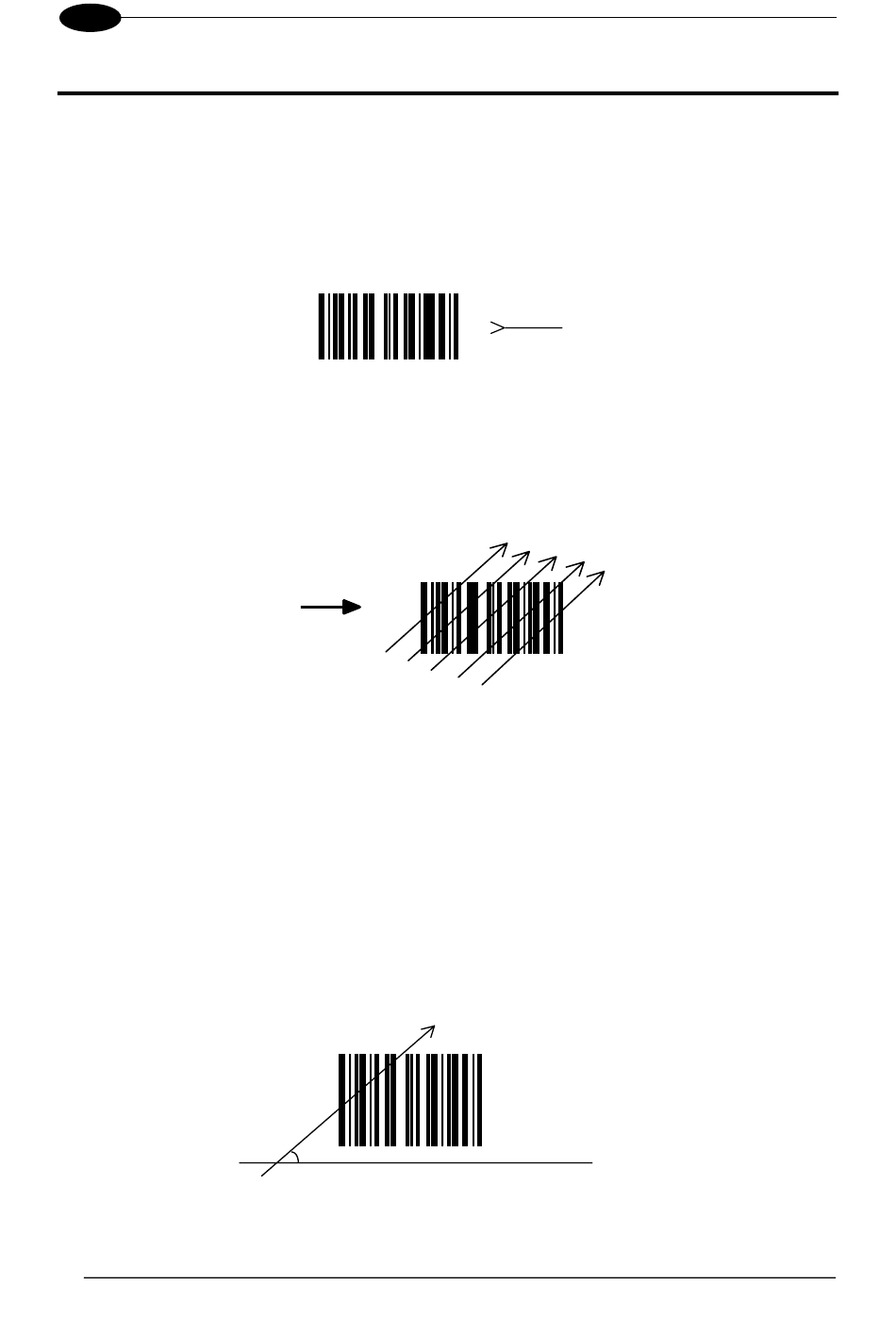

Abbildung 83 – Lineares Lesen
Mit der ACR-Technologie ist es nicht mehr nötig, dass der Laserstrahl den gesamten
Barcode in einem Zug bestreicht. Der DS 6400 ist in der Lage, den Barcode aus einer Reihe
von Teilscans zu rekonstruieren, die durch die Bewegung des Aufklebers selbst erhalten
wurden. Die folgende Abbildung zeigt ein typisches Beispiel für eine Reihe von Teilscans:
Coderichtung
Abbildung 84 – Teilscans
Keiner der Teilscans enthält den vollständigen Barcode. Der Decoder richtet die einzelnen
Teilscans korrekt zueinander aus und kombiniert sie in der richtigen Reihenfolge, so dass
sich der vollständige Code ergibt.
Diese Ausrichtung erfolgt anhand der Zeitdifferenz zwischen den Teilscans, die über
Referenzelemente im Code berechnet wird.
4.1.1 Kippwinkel für die ACR-Rekonstruktion
Der wichtigste Parameter bei der Erkennung mit ACR-Technologie ist der maximale
Kippwinkel (a max), unter dem ein Code noch rekonstruiert werden kann.
Laserstrahl
0° bis Max
a
a =
Kippwinkel
a
Abbildung 85 – Kippwinkel
