INSTALLATION

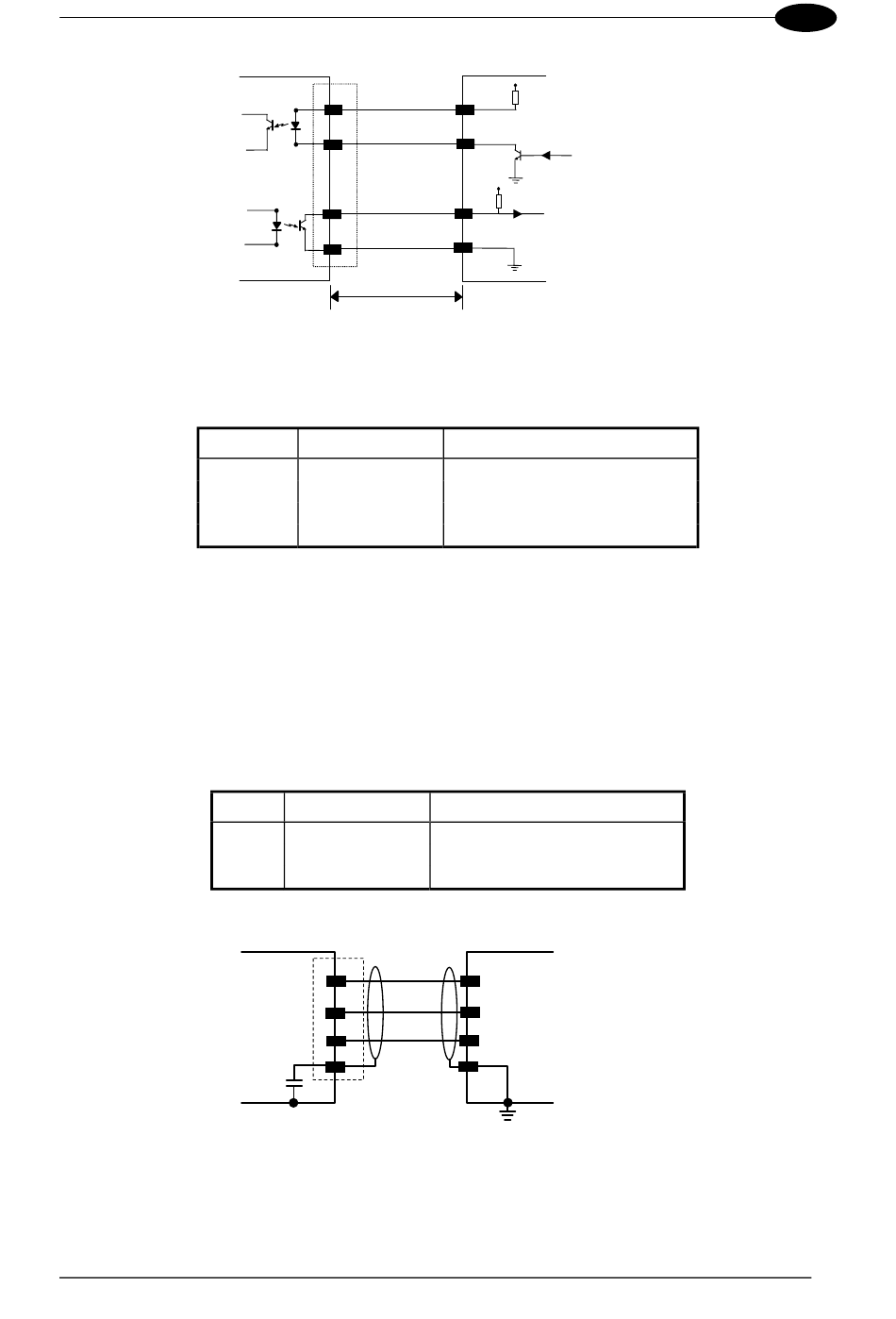

Abbildung 29 – 20 mA-Stromschleife, Verdrahtung als Senke (passiv)
Wenn das DS6400 Lesegerät über ein CAB-61X0 an eine C-BOX 100 angeschlossen ist,
liegen die Signale an den folgenden Klemmen der C-BOX 100 an:
11, 15
12, 16
Sekundäre Schnittstelle
Die sekundäre serielle Schnittstelle ist fest als RS232 Vollduplex-Schnittstelle ausgeführt.
Die Einstellung der Schnittstelle erfolgt über die Genius™-Konfigurationssoftware.
Die RS232-Schnittstelle belegt im Vollduplex-Betrieb folgende Pins des 25-poligen bzw. 26-
poligen Steckers:
Abbildung 30 - Anschlussbelegung der sekundären RS232-Schnittstelle
DS6XXX
3
C.L. IN+
5
C.L. IN-
2
C.L. OUT+
4
C.L. OUT-
Max. 300 Meter
Pin Name
CLOUT +
CLOUT -
17 CLIN +
18 CLIN -
Pin Name
20 RXAUX
21 TXAUX
23 SGND AUX
DS6400
20
RXAUX
21 TXAUX
23
GNDAUX
1
Schirm
BEDIENERSCHNITTSTELLE
+
+
Funktion
Stromschleifen-Ausgang (+)
Stromschleifen-Ausgang (-)
Stromschleifen-Eingang (+)
Stromschleifen-Eingang (-)
Funktion
Empfangsdaten
Sendedaten
Signalmasse
BEDIENERSCHNITTSTELLE
TXD
RXD
GND
Erdung
2
19
