Primäre Schnittstelle
Die primäre serielle Schnittstelle unterstützt folgende Schnittstellenstandards:
RS232
RS485 Vollduplex
RS485 Halbduplex
20 mA Stromschleife
Die 20 mA-Schnittstelle ist nur verfügbar, wenn die Zubehöroption INT-60 installiert ist. Diese
Zubehörschnittstelle ersetzt die RS232/RS485-Schnittstelle.
Schnittstellenart und Übertragungsparameter (Baudrate, Datenbits, usw.) werden über
die Genius™-Software eingestellt. Weitere Informationen entnehmen Sie bitte dem
Abschnitt "Main Serial Port" der Genius™ Online-Hilfe.
Details zu Anschluss und Arbeitsweise der primären Schnittstelle entnehmen Sie bitte den
folgenden Abschnitten.
RS232-Schnittstelle
In Verbindung mit einem Computer werden über diese Schnittstelle die Daten gelesener
Codes und die Konfiguration des Lesegeräts übertragen.
Je nach Modell werden die folgenden Pins des 25- oder 26-poligen Steckers für die RS232-
Schnittstelle verwendet:
Die Signale RTS und CTS steuern die Datenübertragung und sorgen für eine
Synchronisation der beiden Kommunikationsteilnehmer.
Wenn das RTS/CTS Handshake-Protokoll aktiviert ist, setzt das DS6400 Lesegerät den
RTS-Ausgang, um anzuzeigen, dass es eine Meldung senden möchte. Der Empfänger
aktiviert daraufhin CTS, um die Übertragung zu starten.
16
Pin
Name
2
TX
3
RX
4
RTS
5
CTS
7
GND-ISO
DS6400
2
TX
3
RX
4
RTS
CTS
5
7
GND_ISO
1
SCHIRM
Er

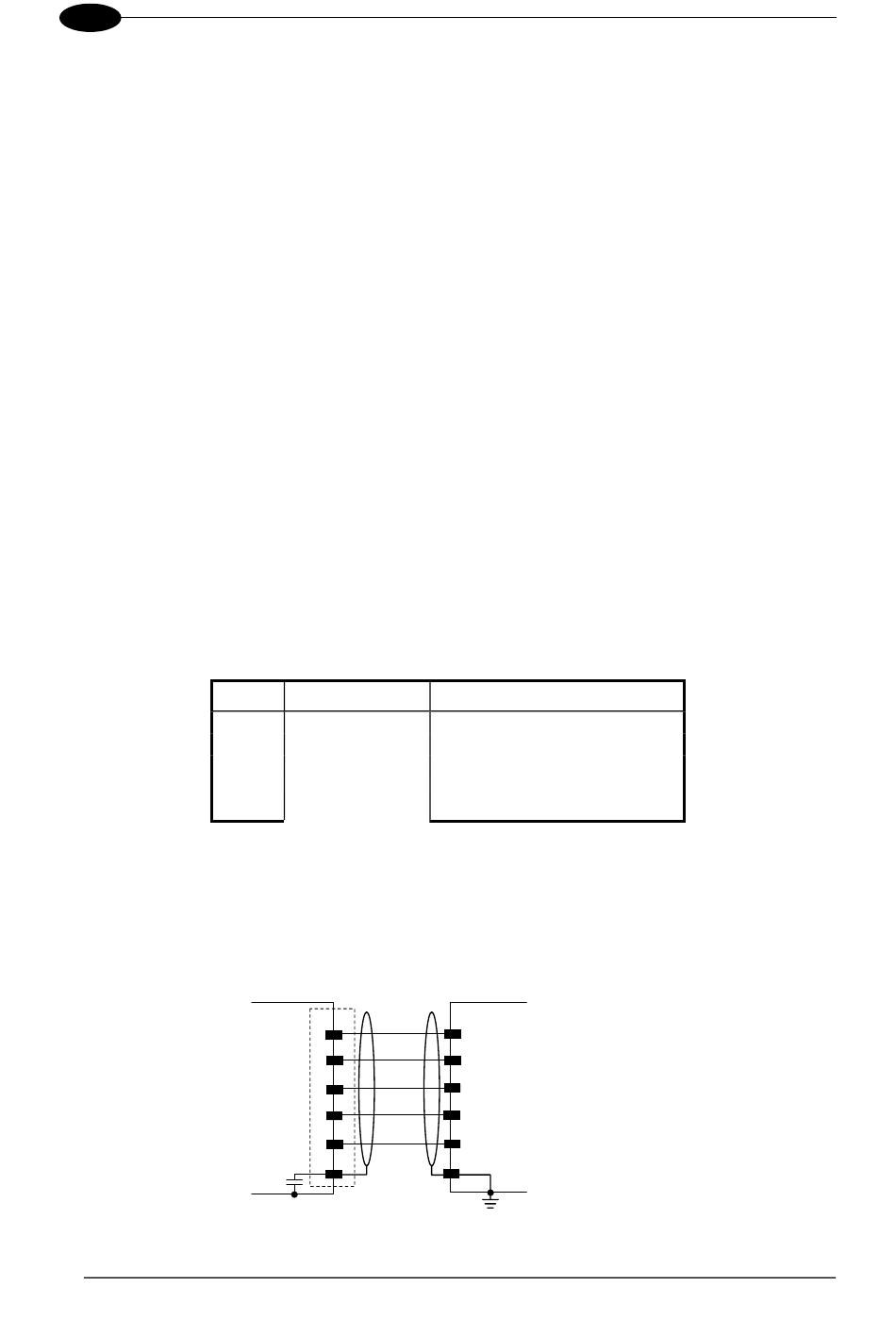

Abbildung 25 - Anschlussbelegung der RS232-Schnittstelle
Funktion
Senden
Empfangen
RTS (Sendeanforderung)
CTS (Sendebereitschaft)
Signalmasse
BEDIENERSCHNITTSTELLE
RXD
TXD
GND
dung
DS6400
