OPTISCHE EIGENSCHAFTEN

4.3 LESE-DIAGRAMME

Die Lese-Diagramme in den folgenden Abbildungen verdeutlichen die Konventionen, die bei
der Berechnung der Mindest- und Höchstabstände zum Lesen von Barcodes verwendet
werden. Dieser Ablauf erlaubt eine Berechnung des Leseabstands für Ihr Lesegerät, wenn
eine andere Fokuseinstellung verwendet wird als die in den Lese-Diagrammen in Abschnitt
4.3.1 und Abschnitt 4.3.2. angegebene.
Zeichnen Sie die Mindest-Fokusposition mit einer geraden senkrechten Linie ein. Die
Schnittpunkte zwischen dieser Linie und dem globalen Lesebereich geben den minimalen
Leseabstand an.
Zeichnen Sie den Außenumriss des globalen Lesebereichs mit dem Ursprung (0,0) und
einem radialen Abstand ein, der gleich der maximalen Arbeitsentfernung des Lesegeräts ist.
Die Schnittpunkte zwischen diesem Umriss und dem globalen Lesebereich geben den
maximalen Leseabstand an.
Minimaler
Leseabstand
0
Minimaler
Leseabstand

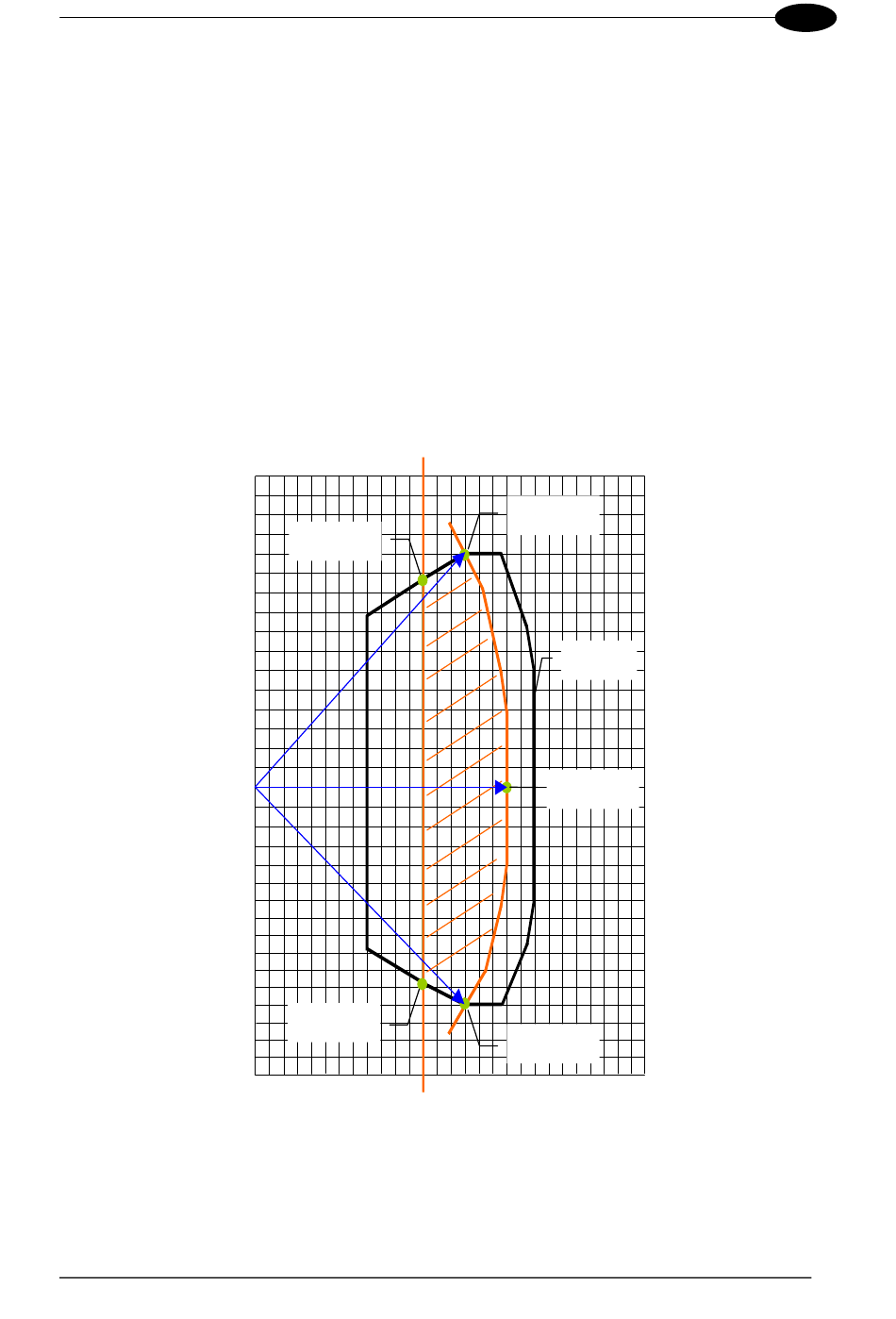

Abbildung 92 – Berechnung des Lesebereichs
Maximaler
Lesenabstand
Globaler
Lesebereich
Fokusposition
Maximaler
Lesenabstand
