Ansonsten kann der Scanner mit einem Neigungswinkel von 17,5° installiert werden, um
einen horizontal symmetrischen Auslenkungsbereich zu erhalten.
Im obigen Beispiel entspricht die Zone, in der die Abtastzeilen senkrecht auf die reflektierende
Oberfläche auftreffen, einem Neutralbereich in der Mitte des Lesefeldes.
Der Spiegel kann um bis zu 40° ausgelenkt werden. Dabei ist der Auslenkungswinkel
bezogen auf die Mittelachse des Austrittsfensters asymmetrisch.

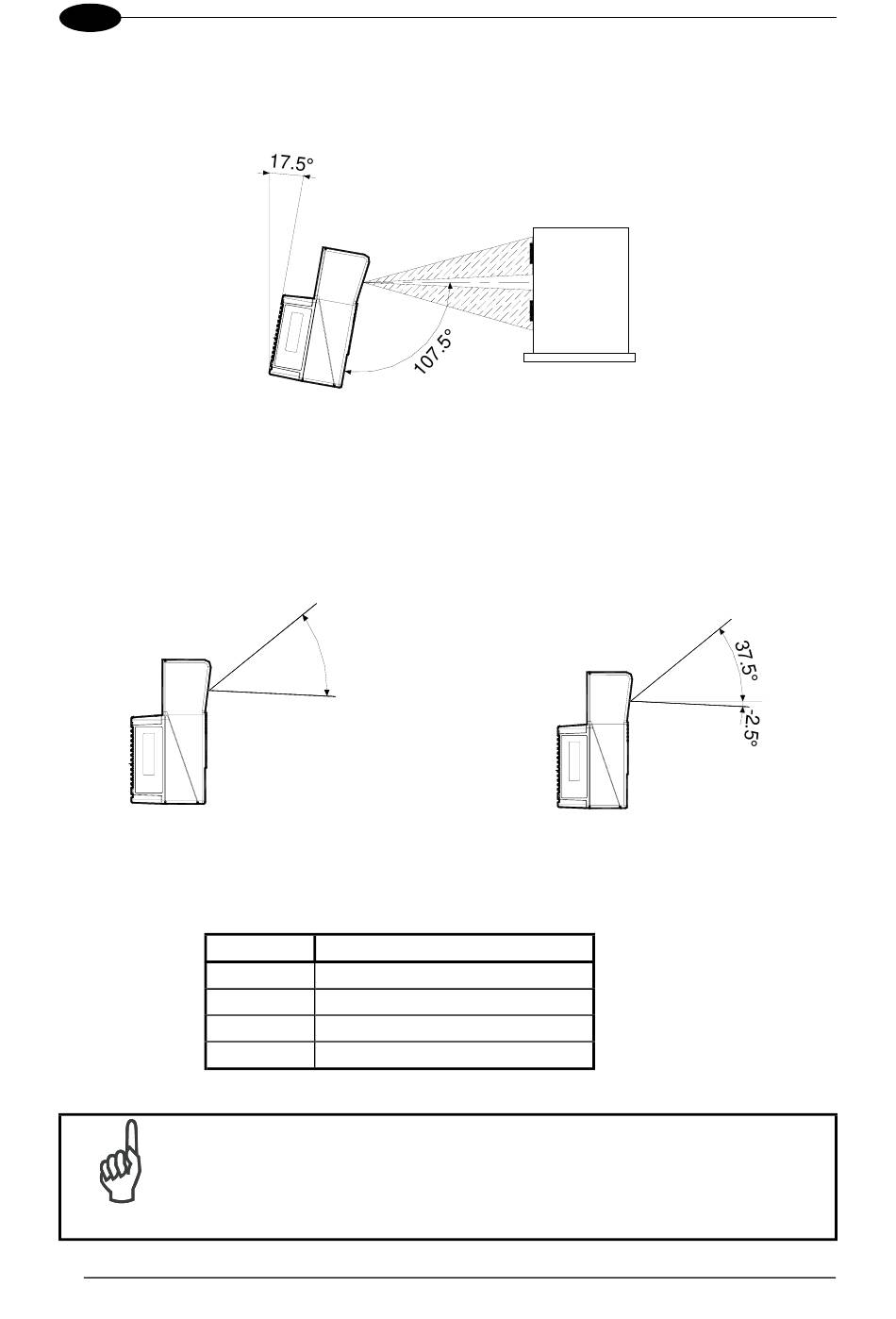

Abbildung 10 - Maximale Auslenkung und Asymmetrie des Schwingspiegel
Durch Konfiguration der Schwingungsgeschwindigkeit auf 19 Hz kann ein Raster für
Erfassung und Lesen schnell bewegter Objekte nachgebildet werden.
Die Anzahl der Scanvorgänge auf einer gegebenen Lesefläche kann
durch Begrenzen der Rasterweite auf das erforderliche Minimum
vergrößert werden.
Anmerkung
4
Abbildung 9 - Leseposition des Schwingspiegels
40°
Hz Max. Auslenkung
0-5
6-10
11-15
16-19
40°
30°
20°
10°
DS6400
0°
