INSTALLATION
Master/Slave-Modelle
Im Online-Betrieb wird das Lesegerät durch einen externen Trigger (Lichtschranke) aktiviert,
wenn ein Objekt in den Lesebereich eintritt. Im folgenden Beispiel wird das Signal über eine
C-BOX 100 an das DS6400 Lesegerät angelegt, die auch das System versorgt.
M/S
* Präsenzsensor an den externen Triggereingang angeschlossen.

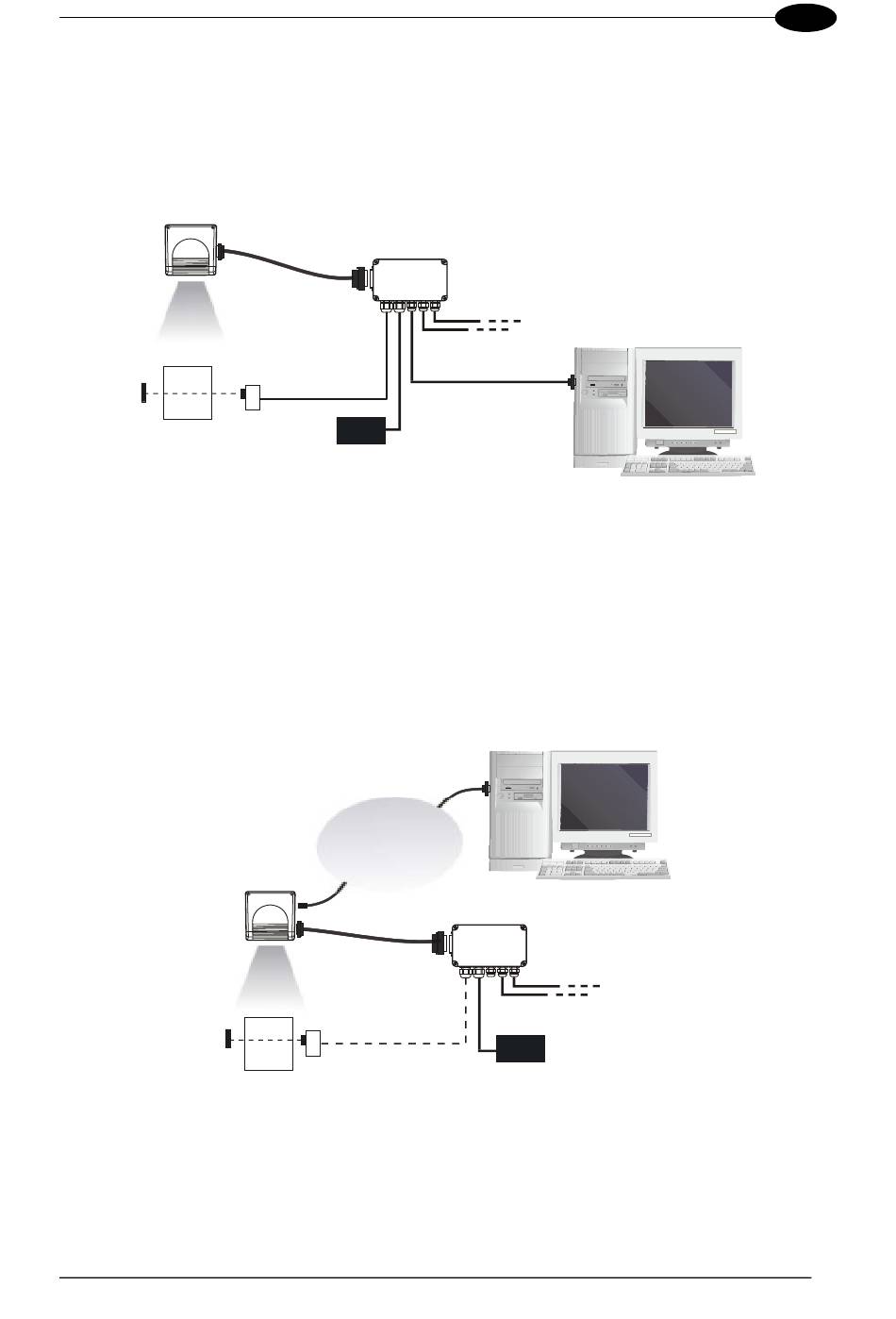

Abbildung 58 – Punkt-zu-Punkt-Anordnung für Master/Slave-Modelle
Feldbus-Modelle
In diesem Fall wird kein externer Trigger verwendet. Die C-BOX 100 dient nur zur
Versorgung des Lesegerätes. Das DS6400 Lesegerät (als Ethernet-, DeviceNet- oder
Profibus-Modell) ist an einen externen Feldbus-Host angeschlossen. Es kann durch ein
Signal vom externen Host aktiviert werden oder im automatischen Betrieb immer aktiv sein.
* Lichtschranke (Präsenzsensor) an den externen Triggereingang angeschlossen.
Abbildung 59 – Punkt-zu-Punkt-Anordnung für Feldbus-Modelle
CAB600X
Präsenz-
sensor*
PG6000
Feldbus
Netzwerk
Feldbus
CAB601X
Lichtschranke*
C-BOX 100
Externer Host
C-BOX 100
PG6000
