2.7.2 Pass Through

Bei der Schleifenanordnung über die sekundäre Schnittstelle können alle DS6400-Modelle
zu einem Netzwerk mit unterschiedlichen Lesegeräten integriert werden, ohne dass eine
Lonworks-Schnittstelle erforderlich ist.
In dieser Schleifenanordnung können zwei oder mehr Lesegeräte an eine einzige externe
serielle Schnittstelle angeschlossen werden. Jedes DS6400 Lesegerät gibt Meldungen, die
es an der sekundären (RS232-) Schnittstelle empfangen hat, wieder über die primäre
Schnittstelle (ebenfalls RS232) aus.
In dieser Anordnung können mehrere Lesegeräte hintereinander geschaltet werden. Die
Meldung durchläuft alle Stationen der Kette bis zum Host. Die Lesezyklen der einzelnen
Lesegeräte sind unabhängig von denen der anderen Lesegeräte. In Schleifenkonfigurationen
verfügt jedes Lesegerät über einen eigenen externen Trigger (mehrere Lichtschranken).
Dabei kann über die sekundäre serielle Schnittstelle auch ein tragbares Lesegerät
eingebunden werden, um Codes manuell zu lesen.
Die maximale Kabellänge für RS232-Verbindungen beträgt 15 m.

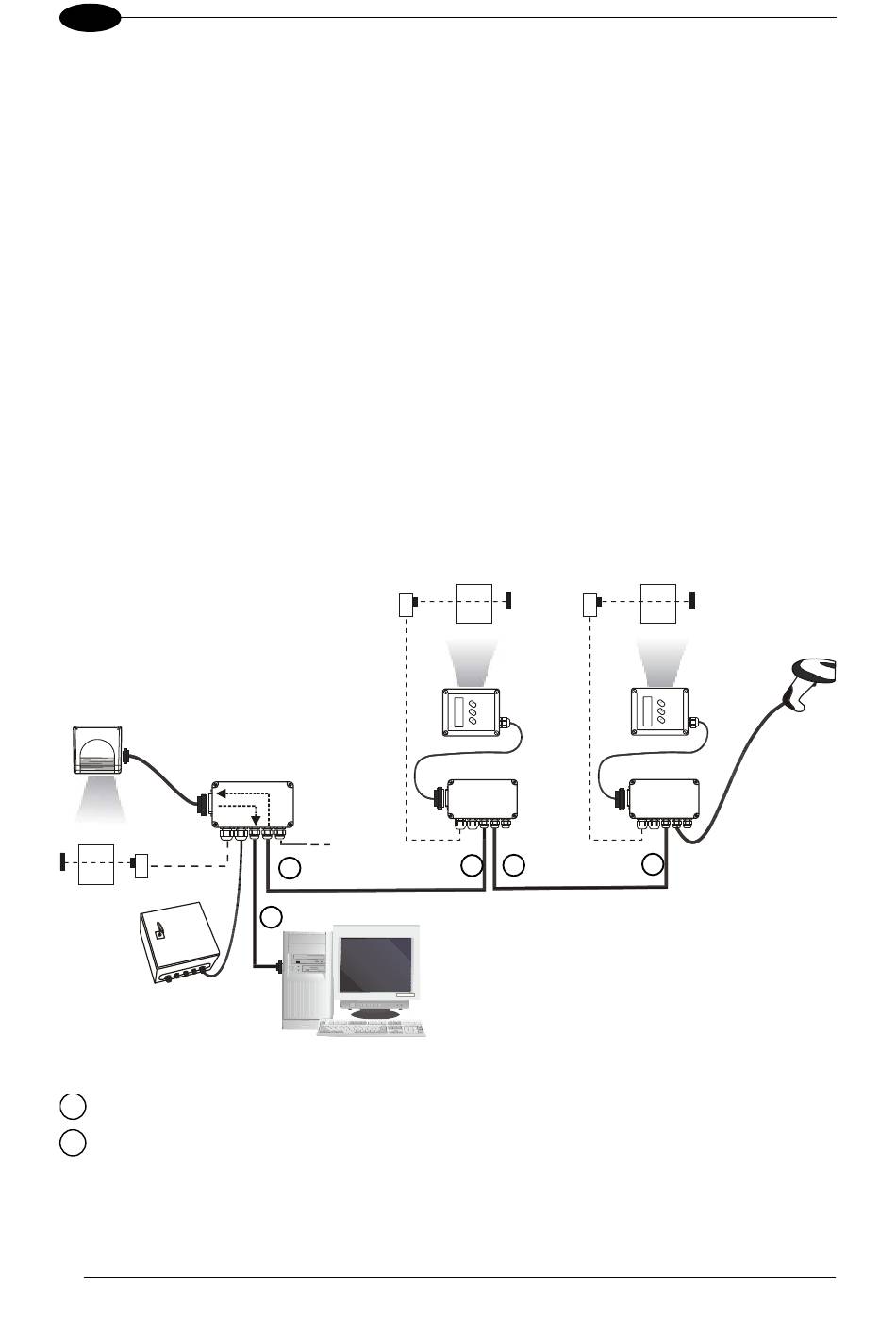

Die folgende Abbildung zeigt mehrere DS6400A Lesegeräte in einer Schleifenanordnung.
DS6400
CAB600X
C-BOX 100
Primär
Lichtschranke*
PWR-120
* Lichtschranke (Präsenzsensor) an den externen Triggereingang angeschlossen.
1
Primäre serielle Schnittstelle
2 Sekundäre serielle Schnittstelle
Abbildung 60 – Schleifenanordnung für DS6400 Master/Slave-Modelle
36
Lichtschranke*
.
Sekundär
2
Lokaler Host
1
Lichtschranke*
DS4600A
C-BOX 100
1 2
DS6400
Gryphon
DS4600A
C-BOX 100
1
