2.5 AUSRICHTEN DES LESEGERÄTS
Das DS6400 Lesegerät ist in der Lage, Aufkleber unter den verschiedensten Winkeln zu
lesen, eine starke Verzerrung kann sich jedoch ungünstig auf die Leseleistung auswirken.
Bitte beachten Sie bei der Montage des DS6400 die folgenden drei idealen Winkel für die
Aufkleberposition:
Neigungswinkel 0°, Aufsichtswinkel 10° bis 30° und Rotation 0°.
Bitte befolgen Sie die Vorschläge im nächsten Absatz, um das Lesegerät optimal zu
positionieren:

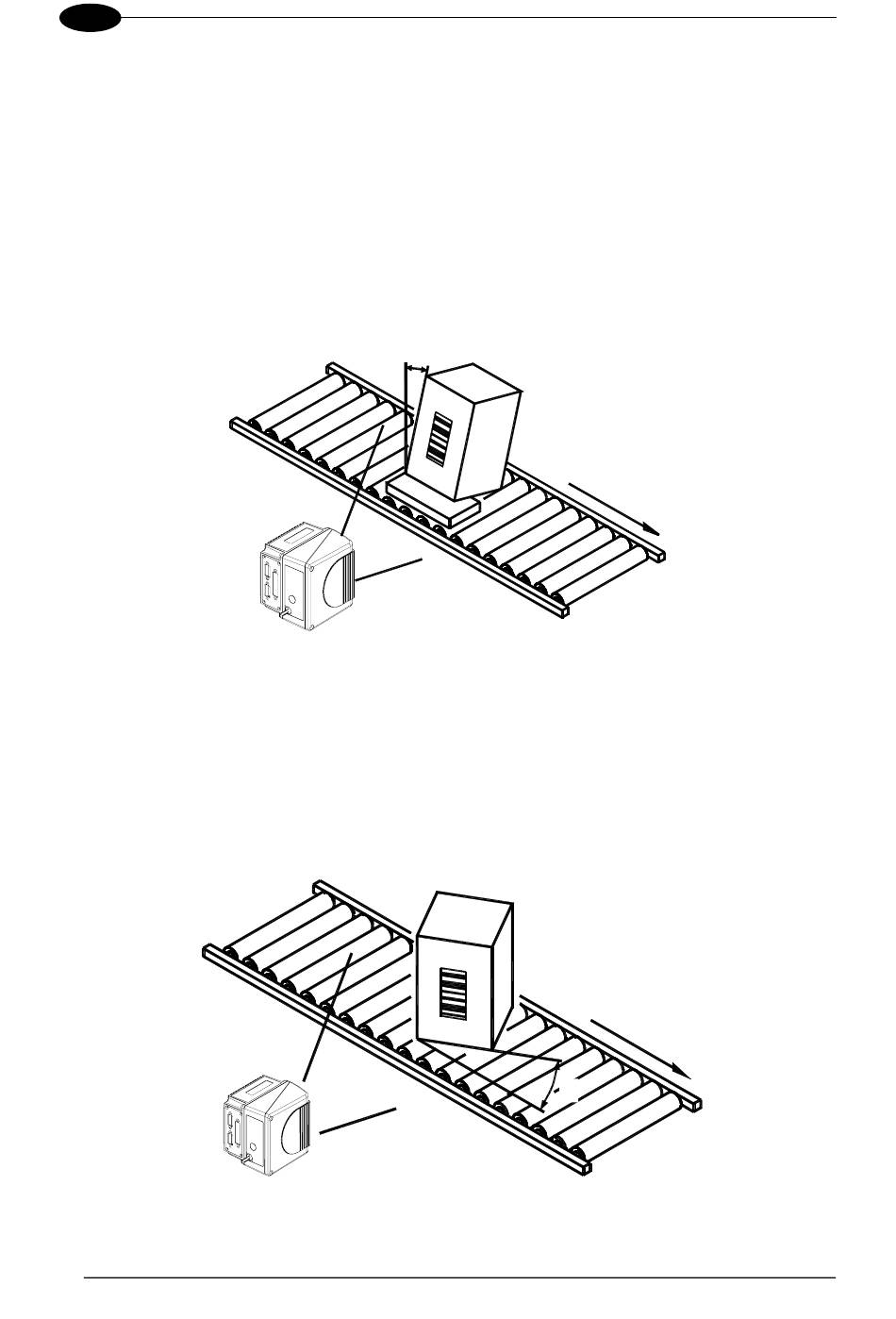

Der Neigungswinkel ist durch den Wert P dargestellt, s. Abbildung 53. Richten Sie das
Lesegerät so aus, dass der Neigungswinkel so gering wie möglich gehalten wird.
P
Abbildung 53 - Neigungswinkel
Der Drehwinkel ist durch den Wert S dargestellt, s. Abbildung 54. Richten Sie das Lesegerät
so aus, dass der Drehwinkel mindestens 10° beträgt. Damit wird direkten Reflektionen des vom
Lesegerät ausgesendeten Laserstrahls vorgebeuigt.
Bei Schwingspiegelmodellen gibt dieser Winkel die kleinste Auslenkung oder die der Horizontalen
am nächsten liegende Abtastzeile wieder. Alle anderen Abtastzeilen haben einen Drehwinkel von
mehr als 10°.
S
Abbildung 54 - Drehwinkel
